1 przekaźnik; 1 zestyk zwierny
5 A
24 V AC/DC
ze zworką minusową
Zaciski śrubowe
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 5 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 5 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 2 |
| PIN 2 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |

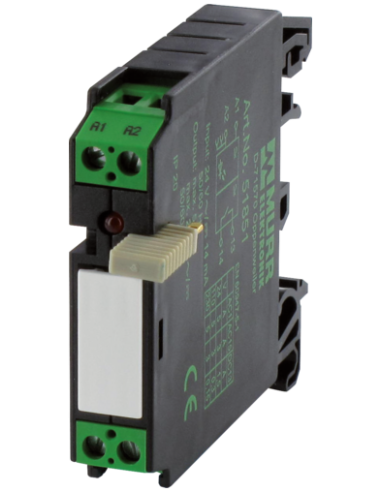

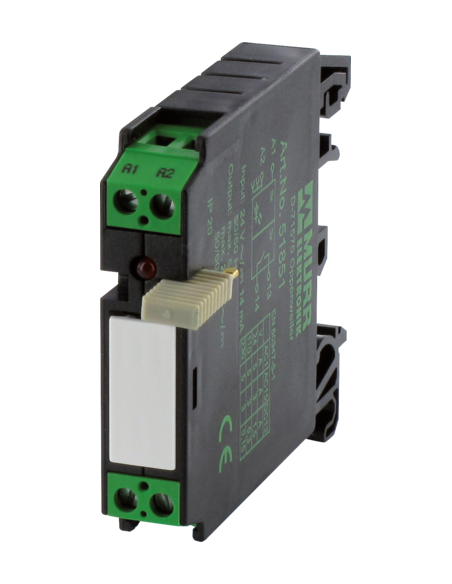

Moduł przekaźnika RMM 11/24 51851 – Przekaźnik przemysłowy 24V AC/DC
Moduł przekaźnika RMM 11/24 o kodzie produktu 51851 to niezawodne rozwiązanie stosowane w automatyce przemysłowej, sterowaniu maszynami, systemach bezpieczeństwa oraz instalacjach elektrycznych. Przeznaczony do pracy z napięciem zasilania 24 V AC/DC, umożliwia bezpieczne i precyzyjne sterowanie obwodami o napięciu do 250V AC/DC i obciążeniu do 5A.
Zastosowanie przekaźnika przemysłowego RMM 11/24
RMM 11/24 sprawdza się wszędzie tam, gdzie wymagane jest niezawodne i galwanicznie oddzielone sterowanie urządzeniami wykonawczymi (takimi jak silniki, lampy, styczniki czy inne odbiorniki). Moduł ten znajduje zastosowanie m.in. w:
- szafach sterowniczych i rozdzielnicach elektrycznych,
- automatyce budynkowej (BMS),
- systemach kontroli maszyn i procesów produkcyjnych,
- zarządzaniu oświetleniem i wentylacją,
- systemach zabezpieczeń i sygnalizacji.
Najważniejsze cechy modułu przekaźnika 24V AC/DC
- 1 wyjściowy styk zwierny (NO) o obciążalności do 5A
- Uniwersalne napięcie wejściowe: 24V AC/DC (19,2–30V)

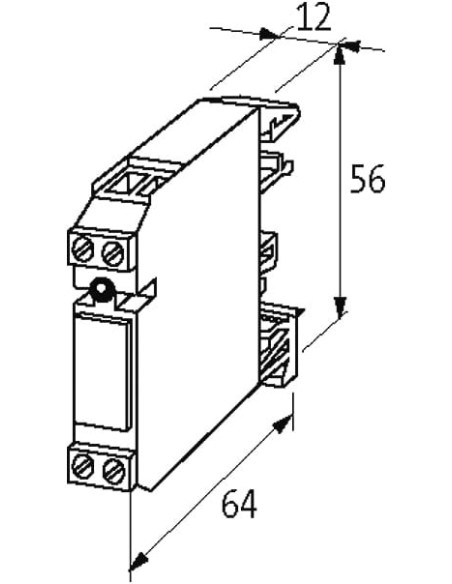

- Kompaktowe wymiary: szerokość 12 mm, wysokość 56 mm, głębokość 64 mm – idealny do montażu wąskich szaf sterowniczych
- Łatwy montaż na szynie DIN TH35 i G32 (zgodność z EN 60715)
- Wyraźna dioda LED informująca o stanie pracy (kolor czerwony)
- Zaciski śrubowe zapewniające solidne połączenie elektryczne
- Wysoka odporność na przepięcia: wytrzymałość impulsowa do 4 kV
- Bardzo długi czas życia elektrycznego i mechanicznego – nawet do 10 milionów cykli
- W zestawie fabryczna zworka minusowa (nr art. 90960)
Korzyści i zalety stosowania przekaźnika RMM 11/24
- Bezpieczeństwo: Galwaniczne oddzielenie obwodu sterowania od obwodu wykonawczego minimalizuje ryzyko uszkodzenia delikatnych układów sterujących.
- Niezawodność: Przekaźnik charakteryzuje się wysoką trwałością i umożliwia długoterminową eksploatację nawet w wymagających warunkach przemysłowych.

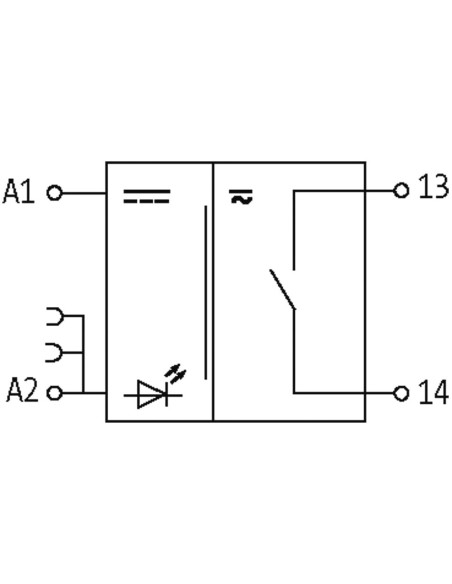

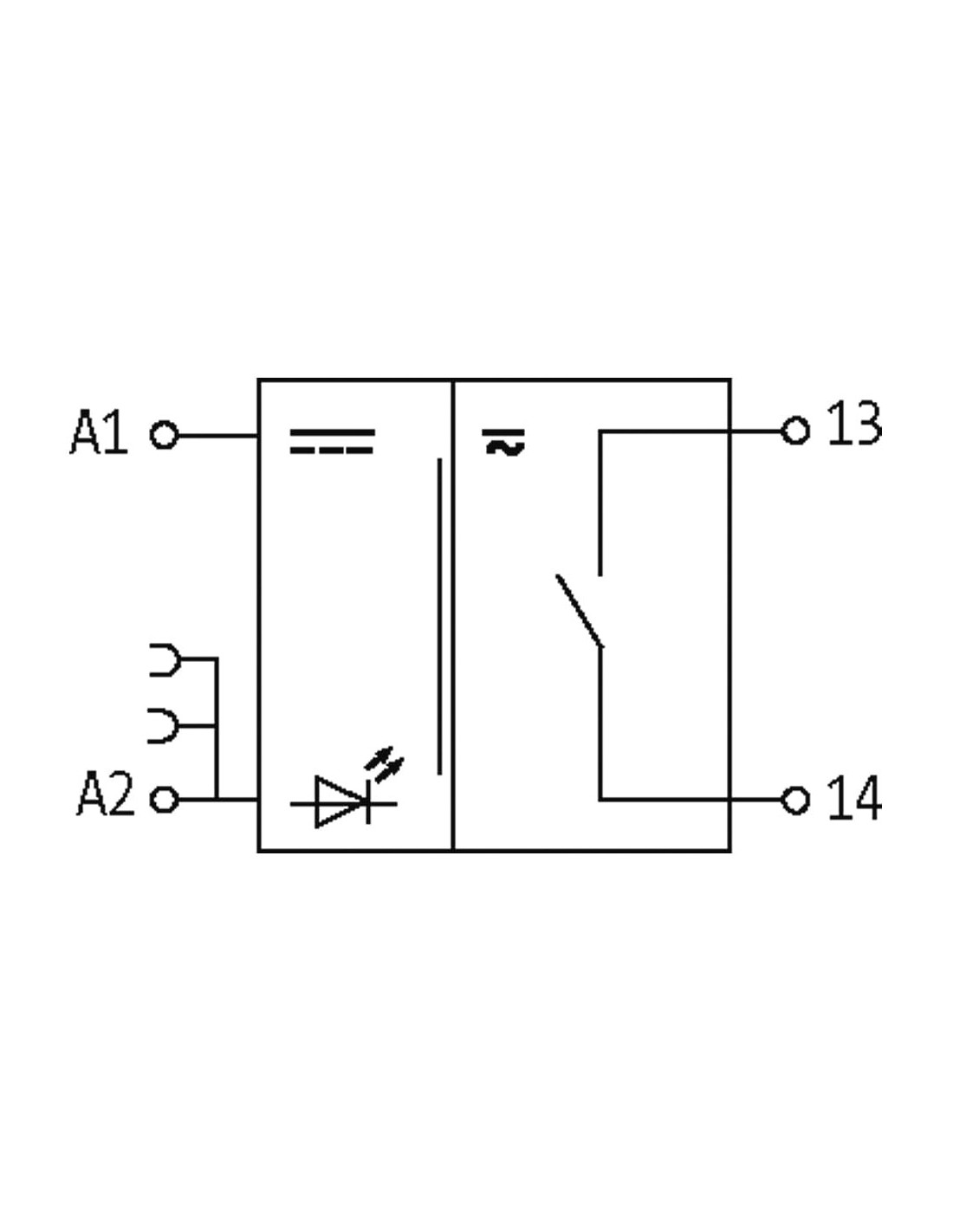

- Łatwość montażu: Szybka instalacja na szynie DIN oraz czytelne oznaczenia zacisków (A1, A2 – cewka; 13, 14 – styk zwierny) upraszczają proces podłączenia.
- Kompaktowość: Wąska obudowa pozwala na montaż wielu modułów obok siebie, oszczędzając miejsce w rozdzielni.
- Dobra widoczność stanu: Dioda LED ułatwia diagnozowanie pracy przekaźnika bez użycia dodatkowych narzędzi.
- Uniwersalność: Możliwość zastosowania zarówno z zasilaniem AC, jak i DC.
Typowe obszary zastosowań modułu przekaźnikowego Murrelektronik 51851
Moduł przekaźnika RMM 11/24 doskonale nadaje się do zastosowań w przemysłowych systemach sterowania, automatyce maszyn, instalacjach bezpieczeństwa, układach automatyki budynkowej oraz rozdzielnicach zasilających. Stanowi także wartościowe rozwiązanie do modernizacji i rozbudowy istniejących układów automatyki, gwarantując szybkość reakcji, wysoką odporność na czynniki zewnętrzne oraz stabilność pracy przez wiele lat.
