1 zestyk przełączny
6 A
24 V DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

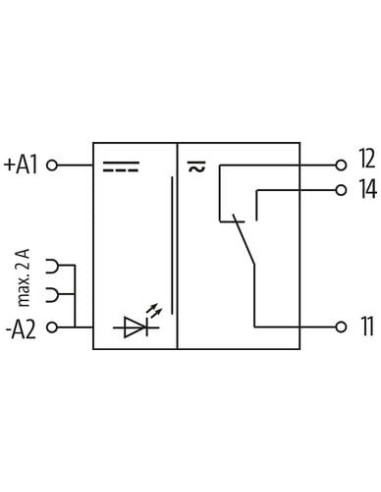

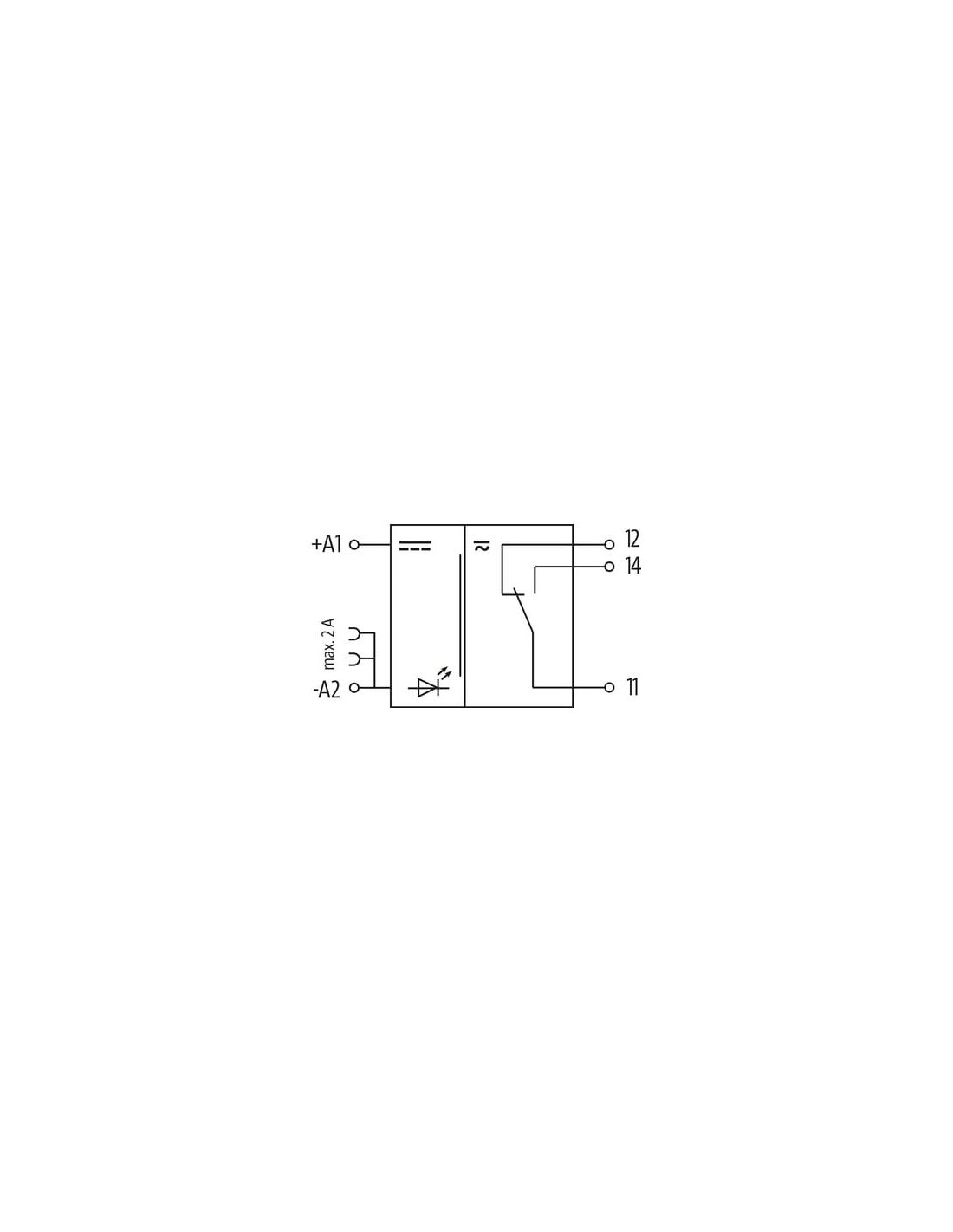

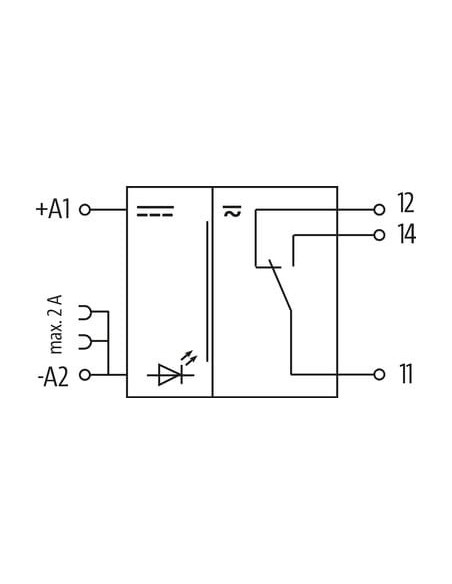

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik MIRO 6.2 24VDC 250VAC/DC 6A – niezawodny element automatyki przemysłowej
Przekaźnik MIRO 6.2 o numerze katalogowym 6652000 to kompaktowe i uniwersalne rozwiązanie stosowane w szeroko pojętej automatyce przemysłowej. Urządzenie umożliwia realizację funkcji separacji galwanicznej między sterowaniem a odbiornikiem, zapewniając wysoki poziom bezpieczeństwa i niezawodności działania.
Zastosowanie przekaźnika MIRO 6.2 w systemach automatyki
Przekaźnik doskonale sprawdza się w aplikacjach wymagających bezpiecznego rozdzielenia sygnałów pomiędzy częścią sterującą (logiką) a elementami wykonawczymi, takimi jak siłowniki, lampy sygnalizacyjne, elektrozawory czy inne odbiorniki zasilane napięciem do 250 V AC/DC przy maksymalnym prądzie 6 A. Kompaktowa budowa umożliwia zastosowanie przekaźnika w szafach sterowniczych, panelach rozdzielczych oraz na liniach produkcyjnych, gdzie każdy centymetr miejsca na szynie DIN jest istotny.
Zalety przekaźnika MIRO 6.2 – bezpieczna separacja i wygodny montaż
- Bardzo wąska obudowa (tylko 6,2 mm szerokości) zapewnia oszczędność miejsca w szafie rozdzielczej.
- Montaż na szynie DIN zgodnej z EN 60715 umożliwia szybką i wygodną instalację.
- Bezpieczna separacja galwaniczna zgodnie z normą EN 60947-1 zapewnia ochronę operatora oraz chroni układy sterowania przed przepięciami.
- Zaciski sprężynowe FK gwarantują pewne połączenie i łatwość okablowania, a także odporność na poluzowanie przewodów nawet w trakcie wibracji.
- Wskaźnik LED umożliwia natychmiastową diagnostykę stanu pracy przekaźnika.
- Wysoka żywotność mechaniczna i elektryczna do 20 milionów cykli przełączania.
Kluczowe cechy techniczne przekaźnika MIRO 6.2
- Napięcie sterowania: 24 V DC (zakres: 19,2 – 30 V DC).
- Maksymalne napięcie przełączane: 250 V AC/DC.
- Prąd przełączany: do 6 A.
- Jeden zestyk przełączny – uniwersalność zastosowań.
- Wytrzymałość udarowa: 4 kV.
- Materiał stykowy: AgSnO2 o zwiększonej odporności na zużycie i elektroerozję.
- Zakres temperatury pracy: od -25 °C do +60 °C.
Typowe zastosowania przekaźnika przemysłowego MIRO 6.2
Przekaźnik MIRO 6.2 rekomendowany jest do instalacji automatyki budynkowej i przemysłowej, sterowania oświetleniem, ochrony urządzeń elektrycznych, a także do systemów sygnalizacji i monitoringu. Sprawdza się w aplikacjach do sterowania maszynami, w systemach HVAC, na liniach produkcyjnych oraz jako element interfejsu pomiędzy przekaźnikami PLC a obwodami zasilania urządzeń wykonawczych.
Dzięki wysokiej niezawodności, bezpieczeństwu separacji i uniwersalności montażu, przekaźnik MIRO 6.2 stanowi doskonały wybór dla projektantów i integratorów rozwiązań automatyki.
