Dostępny
1 zestyk przełączny
6 A
110 V AC/DC
Zaciski śrubowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 110 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 121 V |
| Napięcie wejściowe DC | 110 V |
| Napięcie wejściowe DC min. | 95 V |
| Napięcie wejściowe DC maks. | 121 V |
| Prąd wejściowe | 4 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

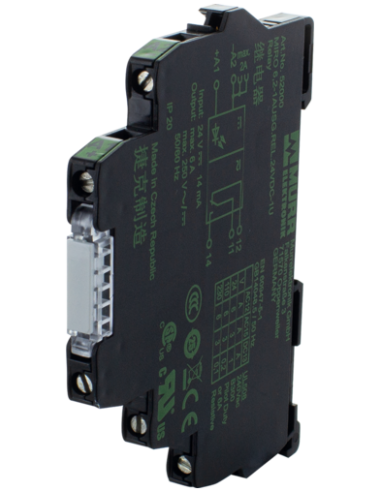

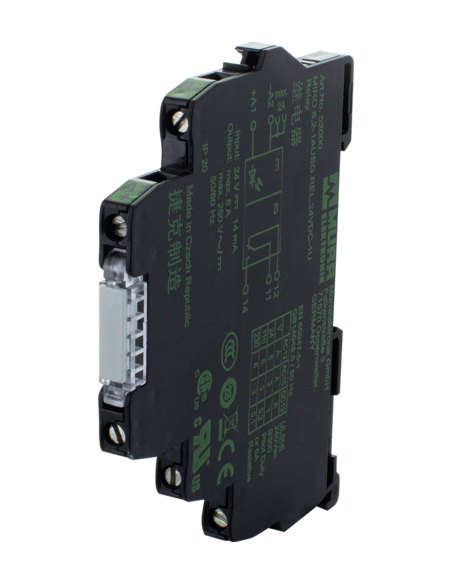

Przekaźnik 52031 – uniwersalny przekaźnik elektromagnetyczny do automatyki przemysłowej
Przekaźnik 52031 to wysokiej klasy przekaźnik elektromagnetyczny jednozestykowy, przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej oraz w instalacjach elektrycznych, które wymagają niezawodnego sterowania sygnałami. Zapewnia wysoką wydajność pracy zarówno w układach AC, jak i DC, gwarantując bezpieczeństwo oraz długotrwałą, bezawaryjną eksploatację.
Najważniejsze cechy i zalety przekaźnika 52031 – idealny do wymagających aplikacji
- Uniwersalne napięcie wejściowe – przekaźnik obsługuje napięcia 110 V AC/DC (zakres 95-121 V), co umożliwia elastyczne zastosowanie w różnych instalacjach.
- Wysoka wytrzymałość prądowa – dopuszczalny prąd wyjściowy do 6 A, odpowiedni do wielu urządzeń przemysłowych.
- Bezpieczne oddzielenie galwaniczne – zgodność z normą EN 60947-1 zapewnia ochronę użytkowników i urządzeń sterujących.
- Szybka reakcja i sygnalizacja stanu – czas zadziałania poniżej 10 ms oraz wbudowana dioda LED (żółta) umożliwiają sprawną obsługę i łatwą diagnostykę pracy.
- Kompaktowe wymiary – szerokość 6,2 mm pozwala na oszczędność miejsca w szafach sterowniczych, a wysokość 91 mm i głębokość 71 mm zapewniają wygodny montaż na szynie DIN (EN 60715).
- Trwałość i niezawodność – do 20 milionów cykli mechanicznych oraz wysoka odporność na przepięcia do 4 kV przekładają się na długą żywotność produktu.
- Solidne złącza śrubowe – łatwy montaż okablowania oraz pewny styk, nawet przy intensywnej eksploatacji.
- Wytrzymałość temperaturowa – zakres pracy od -20°C do +55°C umożliwia stosowanie w zróżnicowanych warunkach środowiskowych.
Zastosowania przekaźnika 52031 – wszechstronność w automatyce i instalacjach elektrycznych
Przekaźnik 52031 znajduje zastosowanie w wielu branżach przemysłowych, w tym:
- Budowa szaf sterowniczych oraz systemów kontroli
- Automatyka budynkowa i przemysłowa
- Systemy bezpieczeństwa i monitoringu
- Przełączanie obciążeń w układach przemysłowych
- Sterowanie napędami, oświetleniem oraz urządzeniami pomocniczymi
- Separacja i przetwarzanie sygnałów sterujących
Produkt jest dedykowany instalatorom, projektantom systemów automatyki oraz użytkownikom, którzy poszukują niezawodnych rozwiązań do przełączania obwodów o różnej charakterystyce (obciążenia rezystancyjne, indukcyjne, pojemnościowe), zarówno w środowisku przemysłowym, jak i infrastrukturalnym.

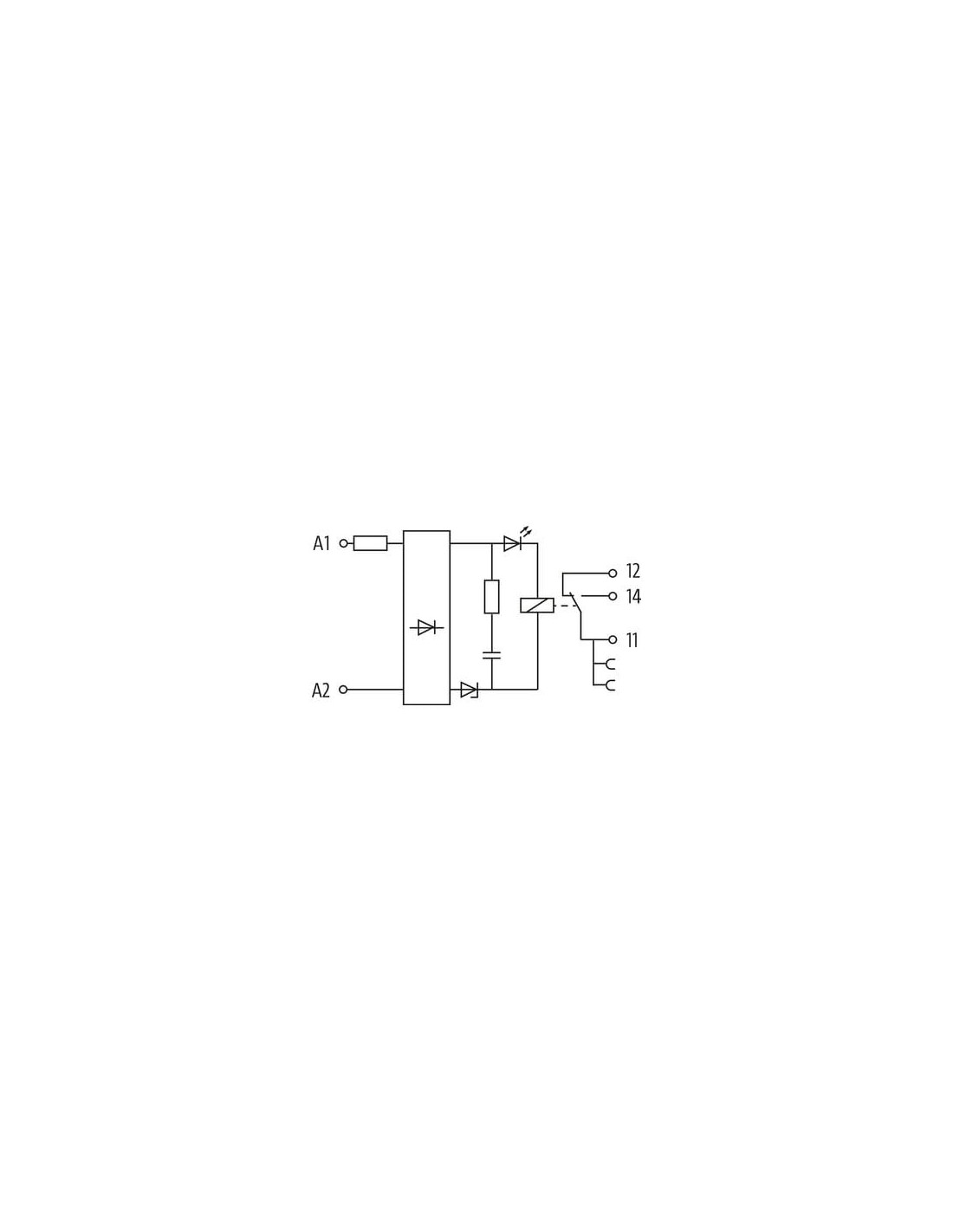

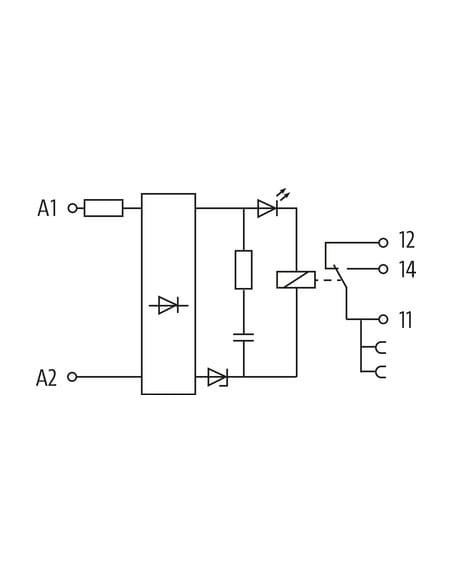

Budowa i schemat – przemyślana konstrukcja dla bezpieczeństwa i wygody montażu
Konstrukcja przekaźnika opiera się na solidnych materiałach (kontakty AgSnO2 hv), zapewniając stabilność parametrów nawet przy dużej liczbie przełączeń. Wąska obudowa pozwala na gęste rozmieszczenie elementów na szynach montażowych, co znacznie ułatwia organizację przestrzeni w rozdzielniach i panelach sterowniczych.
Dzięki przejrzystemu schematowi podłączenia oraz wyraźnym oznaczeniom pinów (A1, A2, 11, 12, 14), instalacja przebiega sprawnie i eliminuje ryzyko pomyłek podczas montażu.
Podsumowanie – dlaczego warto wybrać przekaźnik 52031?
Przekaźnik 52031 to niezawodne rozwiązanie dla profesjonalistów, ceniących trwałość, funkcjonalność oraz bezpieczeństwo w automatyce przemysłowej i instalacjach elektrycznych. Produkt łączy stabilność działania, wysoką odporność mechaniczną i elektryczną oraz łatwość montażu, dzięki czemu znajduje zastosowanie w szerokim wachlarzu, od automatyki przemysłowej po rozdzielnie budynkowe.
