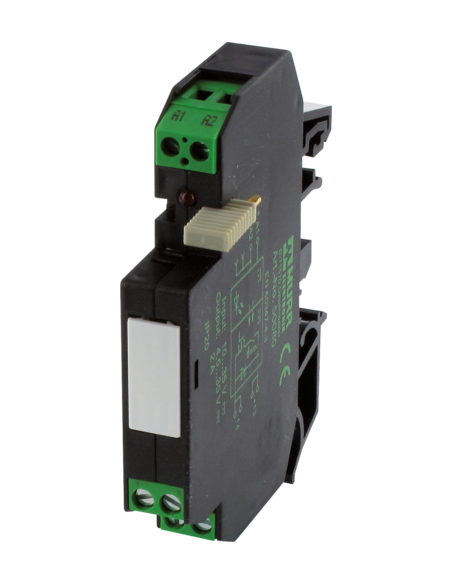

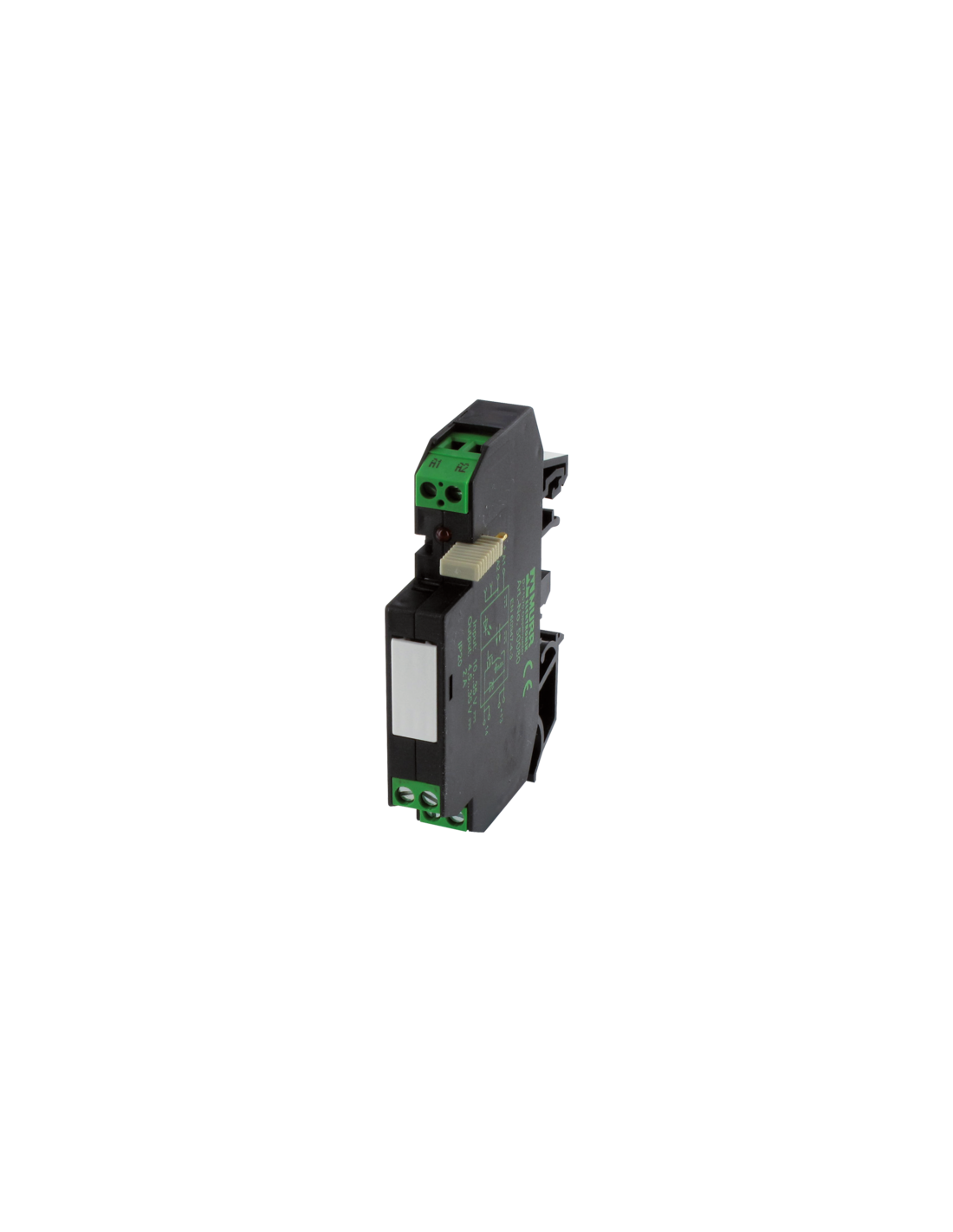

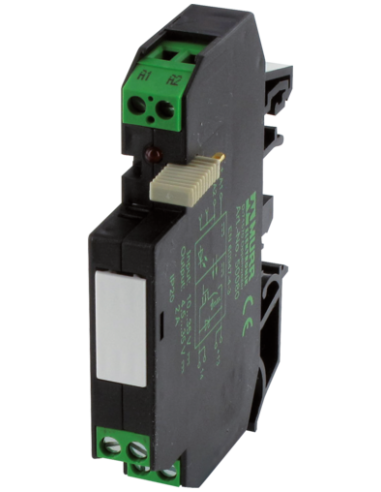

1 przekaźnik; 1 zestyk przełączny
8 A
24 V DC
ze zworką minusową
safe isolation (IEC 61140/EN 61140)
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2,5 A @ 24 V, 0,4 A @ 110 V, 0,3 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 2000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 5 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

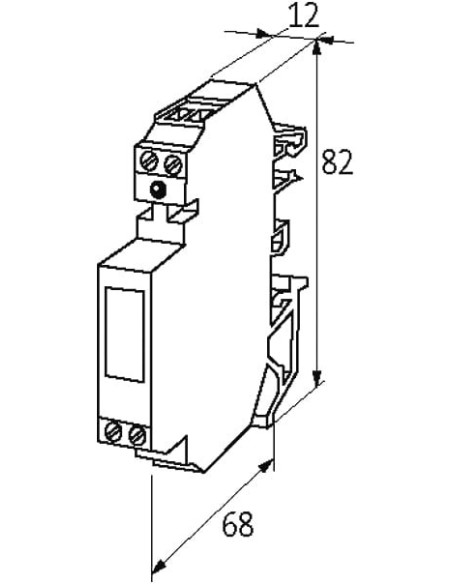

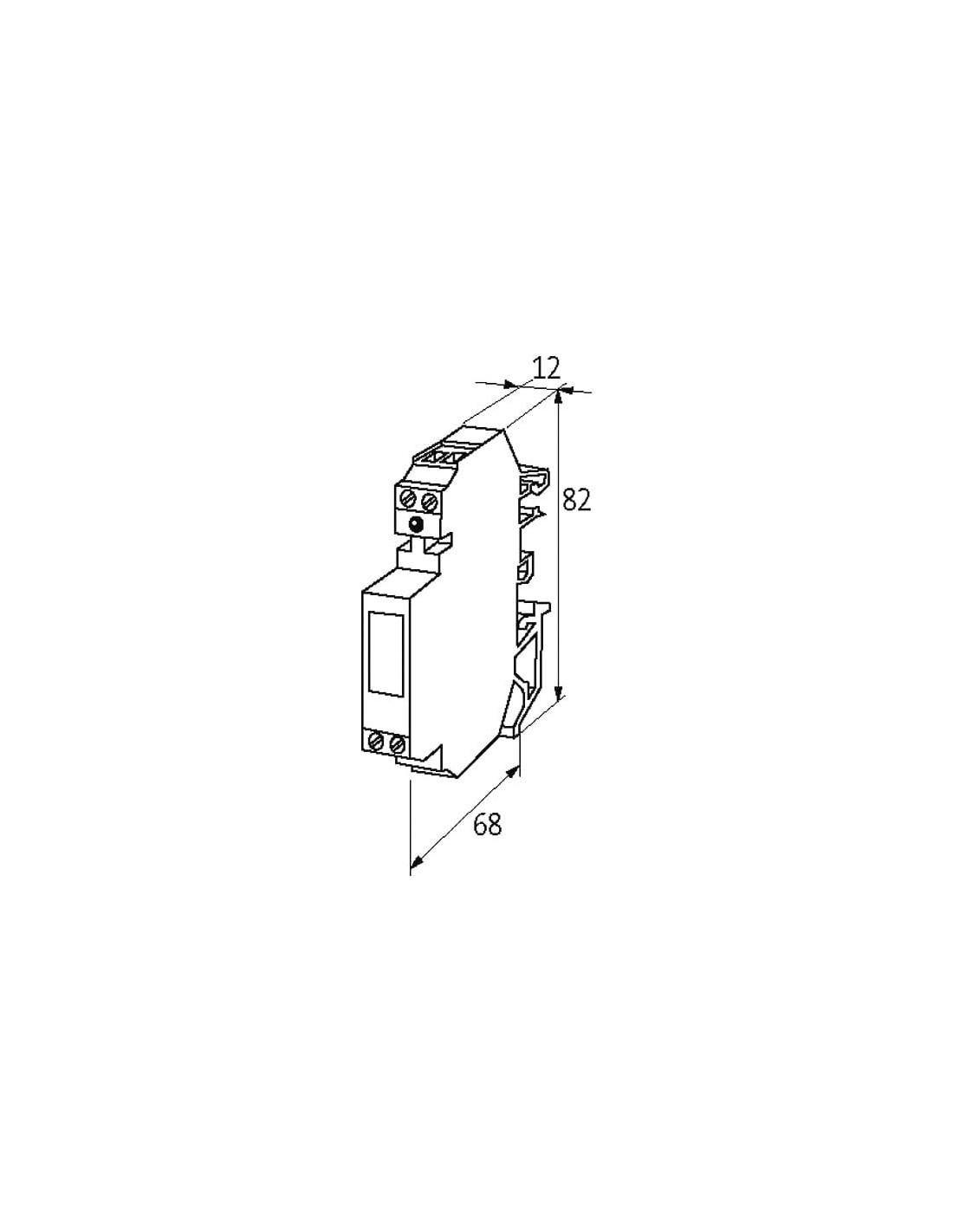

| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

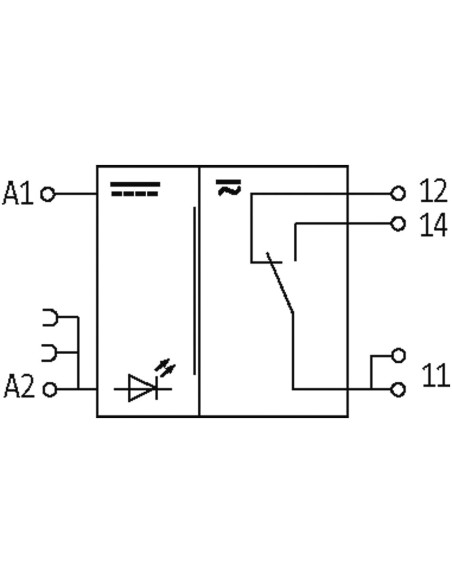

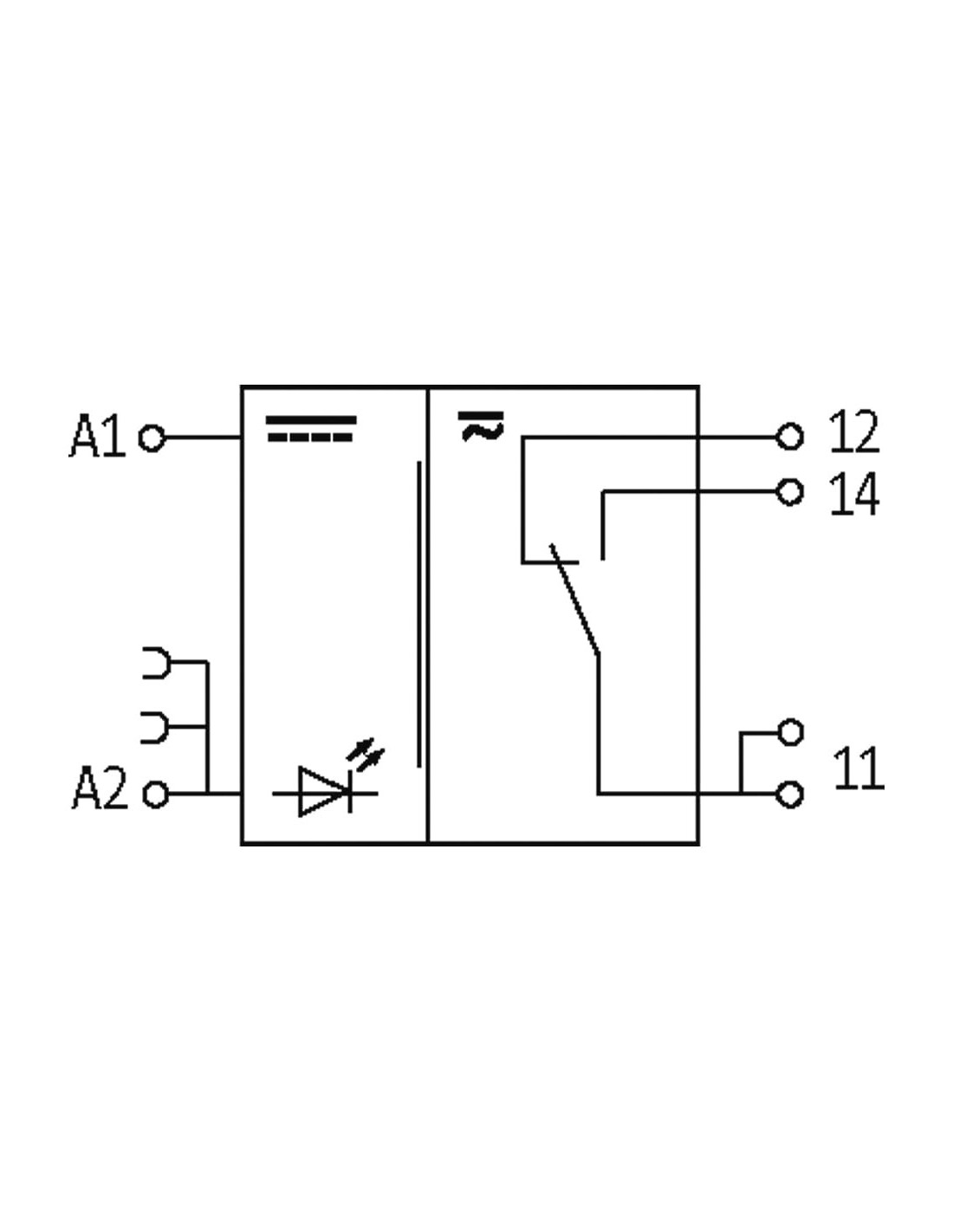

Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 11 |
| PIN 2 | 14 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 11 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 12 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |
