Dostępny
1 zestyk przełączny
6 A
110 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 110 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 121 V |
| Napięcie wejściowe DC | 110 V |
| Napięcie wejściowe DC min. | 95 V |
| Napięcie wejściowe DC maks. | 121 V |
| Prąd wejściowe | 4 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

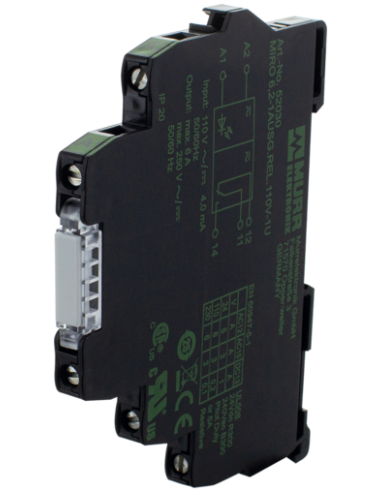

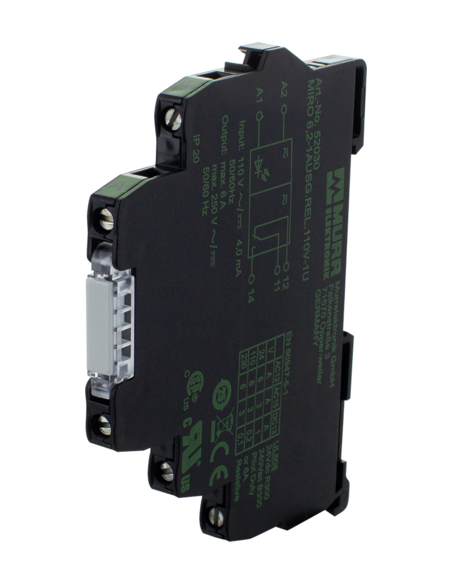

Przekaźnik interfejsowy MIRO 6.2 110VAC/DC – Wytrzymałość i uniwersalność w kompaktowej obudowie
Przekaźnik MIRO 6.2 WE 110VAC/DC (kod produktu: 52030) to element automatyki przemysłowej wysokiej klasy, zaprojektowany z myślą o niezawodności pracy i wszechstronności zastosowań. Wyróżnia się kompaktowymi wymiarami (szerokość zaledwie 6,2 mm), co umożliwia łatwą integrację w rozdzielnicach i szafach sterowniczych, nawet przy ograniczonej przestrzeni montażowej.
Zastosowanie przekaźnika MIRO 6.2 110VAC/DC w automatyce i sterowaniu
Moduł przekaźnikowy MIRO 6.2 doskonale sprawdza się wszędzie tam, gdzie istotna jest niezawodna separacja i przełączanie sygnałów sterowniczych oraz galwaniczne oddzielenie obwodów sterowania od obwodów wykonawczych. Jest idealny do:
- Sterowania maszynami
- Układów automatyki budynkowej
- Aplikacji przemysłowych wymagających przełączania zarówno napięć AC, jak i DC
- Modernizacji istniejących instalacji – możliwość montażu na szynie DIN (EN 60715)
Najważniejsze cechy i zalety techniczne
Przekaźnik elektromechaniczny w wersji MIRO 6.2 WE oferuje:
- Szerokie możliwości pracy – napięcie zasilania 110V AC/DC (zakres 95–121V)
- Uniwersalne zastosowanie dzięki możliwości pracy zarówno w obwodach prądu stałego, jak i przemiennego
- Obciążalność styków do 6A przy 250V AC/DC
- Trwałość elektryczna i mechaniczna sięgająca 20 milionów cykli
- Kompaktowa konstrukcja (wysokość 91 mm, szerokość 6,2 mm, głębokość 71 mm)
- Wytrzymałość temperaturowa w zakresie od -20°C do +55°C
- Wskazanie stanu pracy za pomocą zielonej diody LED
- Łatwy montaż na szynie DIN – szybkozłączki śrubowe
- Bezpieczne i trwałe styki wykonane w technologii AgSnO2
Typowe obszary zastosowań – przekaźniki przemysłowe do zadań specjalnych
Dzięki wysokiej odporności na częste przełączanie oraz uniwersalnym parametrom, przekaźnik MIRO 6.2 doskonale sprawdzi się m.in. w:
- Pulpitach sterowniczych i systemach nadzoru
- Automatyce maszyn i urządzeń produkcyjnych
- Sterowaniu napędów i siłowników
- Sygnałowych instalacjach zabezpieczeń, alarmów i powiadamiania
Kompaktowa i trwała konstrukcja ułatwiająca montaż

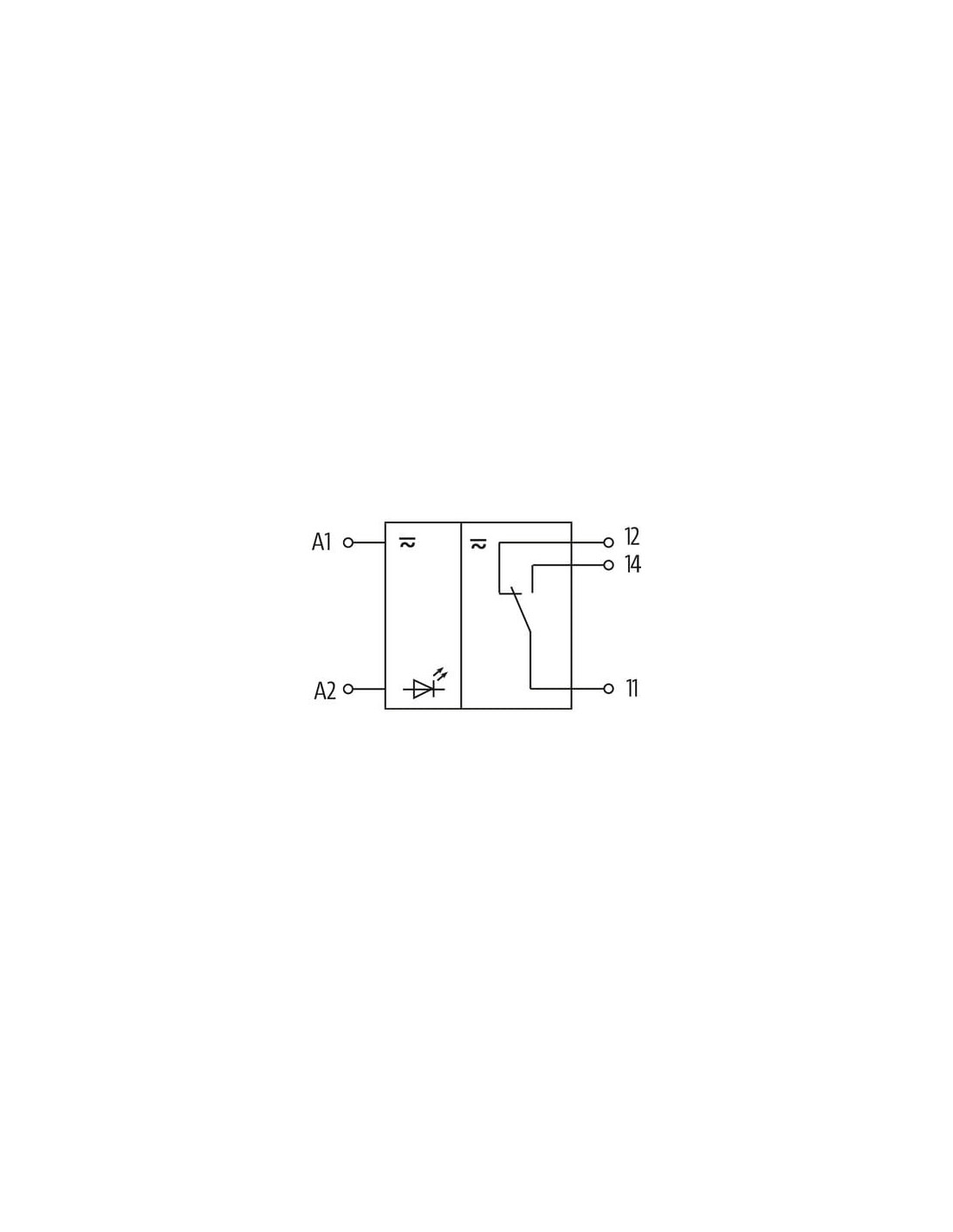

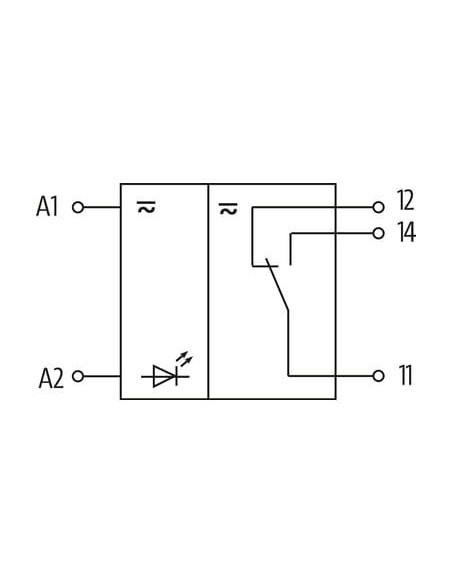

Konstrukcja przekaźnika charakteryzuje się prostą instalacją za pomocą zacisków śrubowych oraz przejrzystymi oznaczeniami zacisków (A1, A2 – cewka; 11, 12, 14 – styki NO i NC zgodnie ze schematem przemysłowym), co znacznie przyspiesza montaż w rozdzielnicy. Obudowa o wysokości 91 mm oraz szerokości 6,2 mm pozwala na zabudowę nawet w bardzo wąskich przestrzeniach.
Dlaczego warto wybrać przekaźnik MIRO 6.2 110VAC/DC?
- Wysoka niezawodność pracy oraz długa żywotność
- Uniwersalność zastosowań – napięcia 110 VAC/DC
- Możliwość szerokiego zakresu wykorzystania w aplikacjach przemysłowych i budynkowych
- Zgodność z międzynarodowymi normami bezpieczeństwa i jakości
Wybierając przekaźnik MIRO 6.2 WE o kodzie 52030, zyskujesz solidne rozwiązanie do profesjonalnych systemów sterowania i automatyki, zaprojektowane z myślą o bezawaryjnej pracy i łatwości montażu.
