1 przekaźnik; 4 zestyki przełączne
2 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 0,8 A @ 24 V, 0,01 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 125 VA |
| Moc łączeniowa DC maks. | 60 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 0,1 mA |
| Prąd łączeniowy maks. | 2 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 2 A (24 V AC); 0.5 A (230 V AC) |
| Zdolność łączeniowa AC-15 (EN IEC 60947-5-1) | 1 A (24 V AC); 0.1 A (230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 1,5 kV |
| Elektryczny cykl życia | 50000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 50000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 20 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

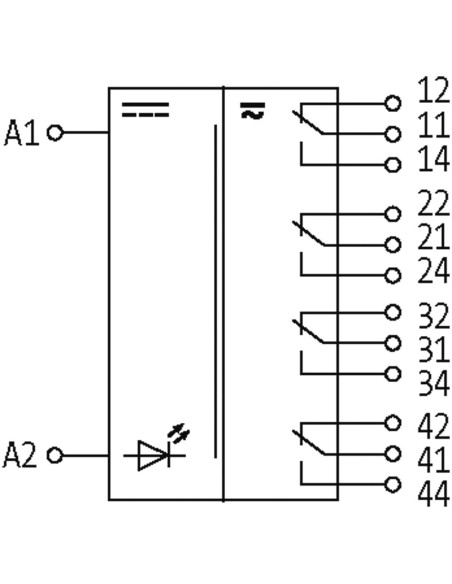

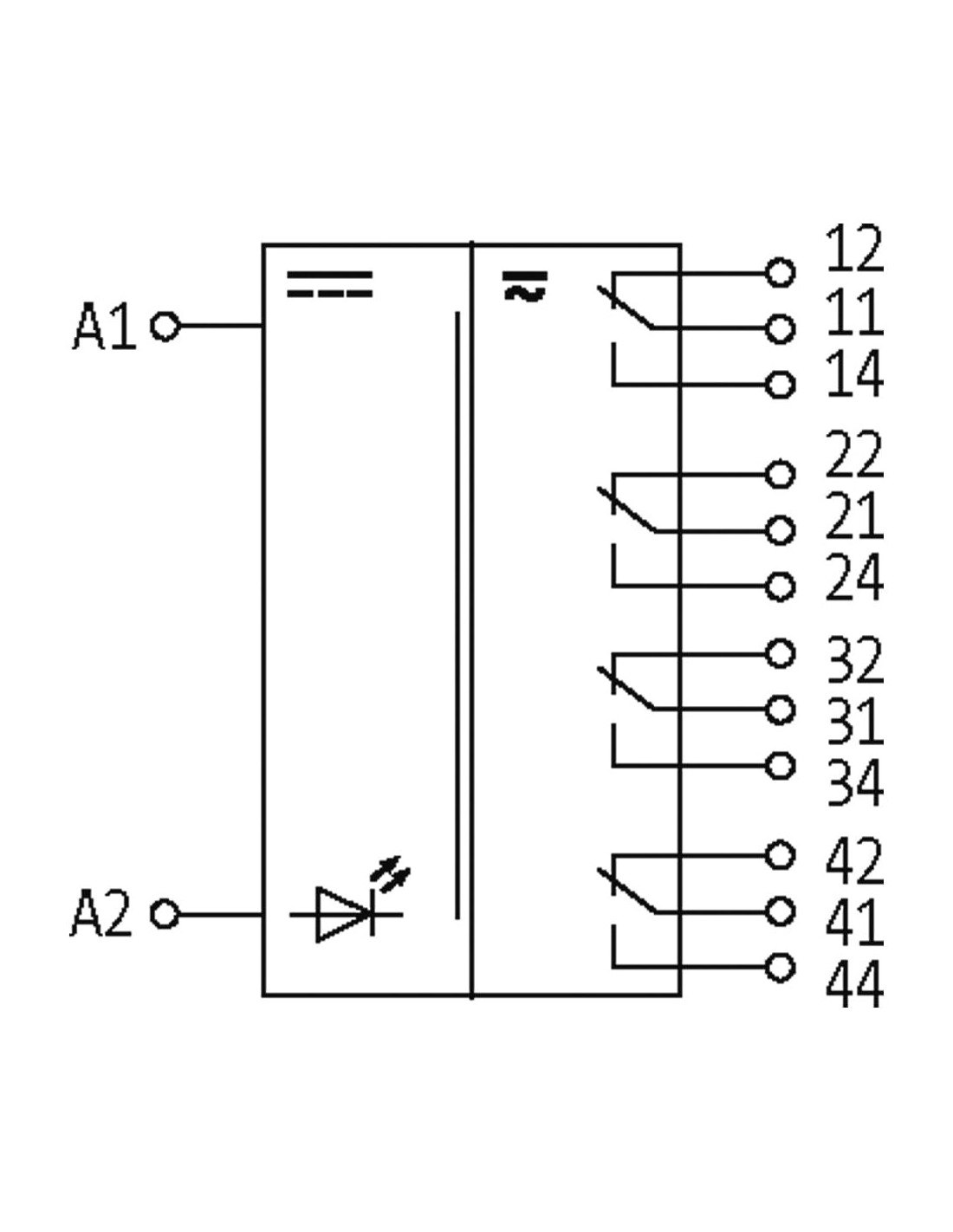

Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
| Typ przyłącza 4 | X4 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 42 |
| PIN 2 | 44 |
| PIN 3 | A 2 |
| PIN 4 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 21 |
| PIN 2 | 24 |
| PIN 3 | 22 |
| PIN 4 | 41 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 34 |
| PIN 2 | 32 |
| PIN 3 | 31 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 12 |
| PIN 2 | 11 |
| PIN 3 | 14 |

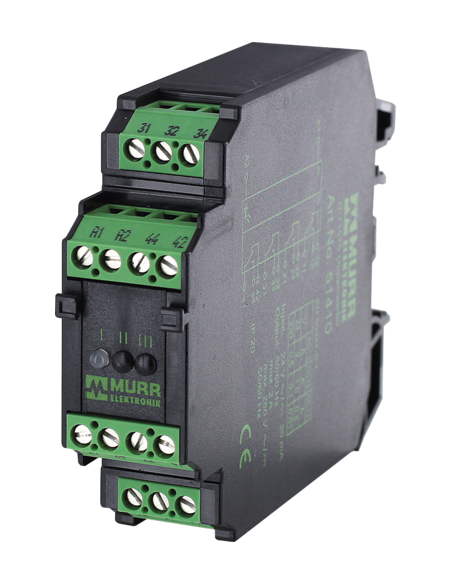

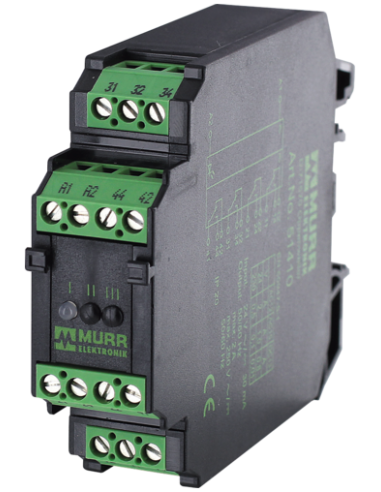

Moduł przekaźnika RM 14/24 Murrelektronik – wszechstronne rozwiązanie dla automatyki
Moduł przekaźnika RM 14/24 to niezawodny element przeznaczony do zadań związanych z separacją sygnałów, sterowaniem oraz ochroną obwodów sterowniczych w nowoczesnych instalacjach automatyki przemysłowej. Przystosowany do zasilania napięciem 24 V AC/DC, wyposażony w cztery zestawy styków przełącznych oraz wytrzymałą obudowę do montażu na szynie DIN, spełnia wymogi nawet najbardziej wymagających aplikacji przemysłowych. Produkt posiada certyfikaty zgodności, które potwierdzają jego zastosowanie w środowiskach przemysłowych zgodnie z obowiązującymi normami.
Najważniejsze funkcje modułu przekaźnika 4P – uniwersalne zastosowanie
Moduł przekaźnika RM 14/24 znajduje zastosowanie w szerokiej gamie układów sterowania, monitorowania oraz automatyzacji procesów. Dzięki wydajności 2 A przy 250 V AC/DC oraz czterem niezależnym zestawom styków idealnie sprawdza się do przełączania sygnałów, kontroli obwodów oraz transmisji sygnałów pomiędzy różnymi podzespołami systemów.
- Separacja galwaniczna obwodów w instalacjach sterowniczych
- Niezawodne przełączanie sygnałów w systemach automatyki i bezpieczeństwa
- Integracja w rozdzielnicach dzięki montażowi na szynie DIN TH35 lub G32 (EN 60715)
- Wskaźnik LED informujący o stanie pracy modułu (kolor czerwony)
- Wysoka żywotność mechaniczna i elektryczna – do 50 milionów cykli przełączania
- Bezpieczne i stabilne połączenia za pomocą zacisków śrubowych (zielone uchwyty stykowe, różne konfiguracje pinów)
Budowa i wytrzymałość – przekaźnik przemysłowy do najbardziej wymagających aplikacji

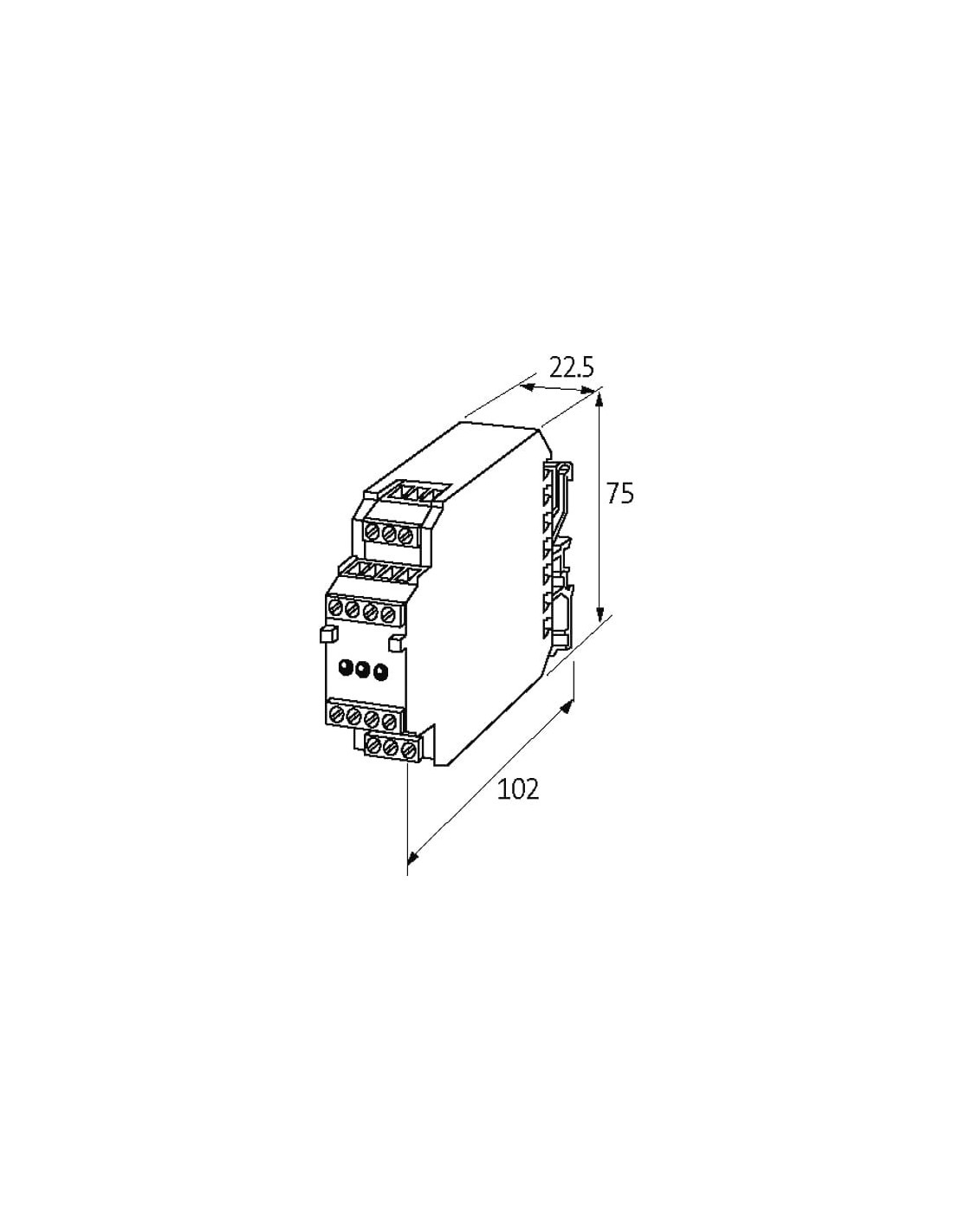

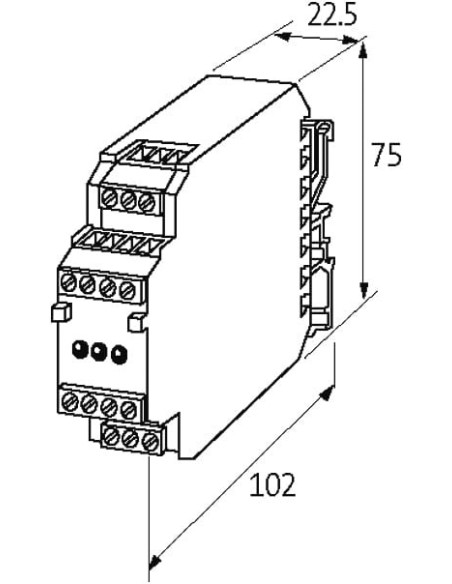

Kompaktowa konstrukcja (22,5 x 75 x 102 mm) umożliwia efektywne wykorzystanie przestrzeni w szafach rozdzielczych i sterowniczych. Materiały wysokiej jakości, w tym styki wykonane z Ag Au, zapewniają niezawodne połączenia oraz długą żywotność nawet w trudnych warunkach eksploatacyjnych. Przekaźnik jest odporny na skoki napięć do 1,5 kV oraz może pracować w zakresie temperatur od -20°C do +50°C.
Typowe zastosowania – automatyka, instalacje przemysłowe, systemy bezpieczeństwa
Moduł przekaźnika RM 14/24 51410 sprawdza się w:
- Sterowaniu silnikami i zaworami
- Systemach sygnalizacji i alarmowych
- Układach kontroli maszyn i linii produkcyjnych
- Interfejsach pomiędzy sterownikami PLC a odbiornikami
- Automatyce budynkowej oraz inteligentnych instalacjach
Zalety stosowania modułów przekaźnikowych z zaciskami śrubowymi
Wybierając moduł przekaźnika Murrelektronik RM 14/24, można liczyć na:
- Łatwy i szybki montaż na standardowej szynie DIN
- Stabilność i bezpieczeństwo połączeń przy wielokrotnym podłączaniu przewodów
- Uniwersalność zastosowania w różnych aplikacjach przemysłowych
- Wysoki stopień niezawodności oraz minimalizowanie ryzyka błędów w układzie sterowania
Moduł przekaźnika RM 14/24 marki Murrelektronik to optymalne rozwiązanie dla profesjonalnych instalacji przemysłowych, automatyki budynkowej oraz wszędzie tam, gdzie wymagane jest niezawodne, wielotorowe przełączanie sygnałów i separacja galwaniczna obwodów.
