Wejścia cyfrowe
DI16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, max. 9 A z zabezpieczeniem przed odwrotną polaryzacją
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

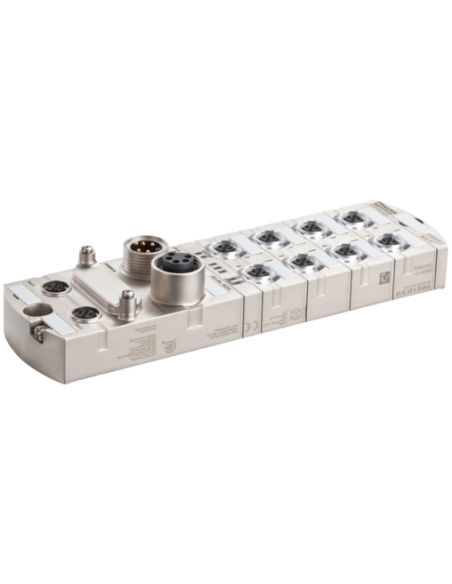

Przemysłowy moduł sieciowy MVK Metal MPNIO DI16 ProfiNet 54530 – niezawodne rozwiązanie dla automatyki
Moduł sieciowy MVK Metal MPNIO DI16 ProfiNet 54530 to profesjonalne urządzenie przeznaczone do zastosowań w wymagających warunkach przemysłowych. Został zaprojektowany z myślą o sprawnej integracji instalacji automatyki w środowiskach narażonych na trudne warunki eksploatacyjne, takie jak wysoka wilgotność, zapylenie oraz wibracje.
Budowa IP67 – wytrzymałość i niezawodność w każdych warunkach
Obudowa modułu wykonana jest z trwałego metalu, który zapewnia stopień ochrony IP67. Całość jest w pełni zalana, co gwarantuje maksymalną odporność na czynniki zewnętrzne i pozwala na pracę nawet w najbardziej wymagających aplikacjach przemysłowych, takich jak linie produkcyjne, robotyka czy systemy transportowe.
Zaawansowana komunikacja – obsługa PROFINET
Urządzenie wspiera komunikację PROFINET, co umożliwia łatwą integrację z nowoczesnymi systemami sterowania. Dzięki funkcji Fast-Start-Up (FSU) oraz obsłudze komunikacji IRT (Isochronous Real Time) możliwe jest szybkie uruchamianie oraz niezawodne przesyłanie danych w czasie rzeczywistym. Moduł jest także wyposażony w klasę zgodności PROFINET C i spełnia specyfikację V2.3.
16 wejść cyfrowych – szerokie możliwości zastosowania
MVK Metal MPNIO DI16 posiada 16 wejść cyfrowych (PNP), umożliwiających podłączenie szerokiego zakresu czujników trójprzewodowych oraz mechanicznych przełączników. Odporność na przeciążenia oraz zwarcia gwarantuje długą i bezproblemową eksploatację. Moduł zapewnia także separację galwaniczną, co zwiększa bezpieczeństwo i stabilność działania instalacji.
Montaż i integracja – uniwersalne złącza i łatwość instalacji
Urządzenie zostało wyposażone w wysokiej jakości złącza M12 oraz 7/8", zapewniające niezawodne połączenia elektryczne oraz stabilność mechaniczną. Dwupunktowy sposób mocowania umożliwia pewną instalację zarówno na maszynach, jak i w szafach sterowniczych. Moduł spełnia wymagania plug & play dla sprawnej wymiany oraz konserwacji.
Typowe zastosowania modułu MVK Metal MPNIO DI16 ProfiNet 54530
- Automatyka przemysłowa – rozbudowane systemy sterowania maszynami i liniami produkcyjnymi
- Robotyka – zbieranie sygnałów z wielu czujników w środowisku narażonym na uszkodzenia mechaniczne
- Transport i logistyka – sterowanie przenośnikami i urządzeniami sortującymi
- Obiekty energetyczne – rozwój infrastruktury monitoringu i sterowania
Kluczowe zalety modułu sieciowego MVK Metal MPNIO DI16 ProfiNet
- Wysoka odporność mechaniczna i środowiskowa (metalowa obudowa, IP67)
- Szybka i niezawodna komunikacja PROFINET z funkcjonalnościami FSU oraz IRT
- Pełna zgodność z wymaganiami automatyki przemysłowej oraz szeroki zakres zastosowań
- Zaawansowane funkcje diagnostyczne, w tym detekcja zwarć, przeciążeń i przerw w przewodach (sygnalizacja LED oraz diagnostyka po magistrali sieciowej)
- Intuicyjna instalacja dzięki przemysłowym złączom typu M12 i 7/8" oraz wygodnemu montażowi śrubowemu
Moduł sieciowy MVK Metal MPNIO DI16 ProfiNet 54530 to niezastąpiony element w miejscach, gdzie priorytetem są niezawodność, bezpieczeństwo i szybka integracja systemów automatyki.
