Wejścia/wyjścia cyfrowe
DIO16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

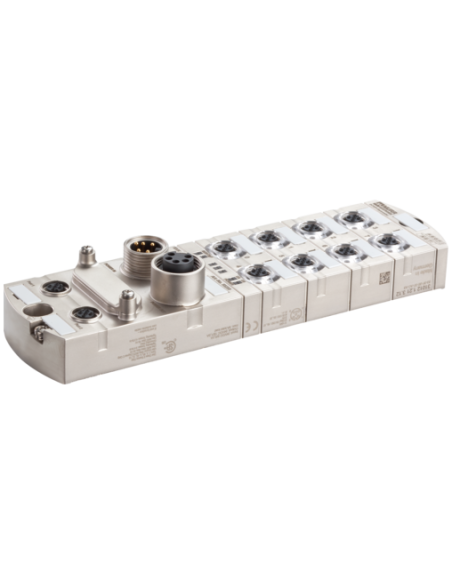

Moduł sieciowy PROFINET MVK-MPNIO DIO16 IRT 55530 – wszechstronna komunikacja i niezawodność w aplikacjach przemysłowych
Moduł sieciowy MVK-MPNIO DIO16 IRT 55530 to zaawansowany, przemysłowy moduł We/Wy (DIO 16) przeznaczony do zdalnej akwizycji sygnałów cyfrowych oraz sterowania urządzeniami wykonawczymi w wymagających warunkach automatyki. Wysoka jakość wykonania oraz stopień ochrony IP67 zapewniają długotrwałą i bezawaryjną pracę nawet w trudnych warunkach środowiskowych.
Kluczowe cechy modułu sieciowego MVK-MPNIO DIO16 IRT 55530
- Obsługa standardu PROFINET – gwarantuje pełną integrację z nowoczesnymi systemami automatyki przemysłowej.
- 16 cyfrowych wejść/wyjść – możliwość podłączenia szerokiej gamy czujników i elementów wykonawczych.
- Wspierana komunikacja IRT (Isochronous Real-Time) – idealne rozwiązanie dla aplikacji wymagających precyzyjnej synchronizacji czasowej.
- Solidna, całkowicie zalana metalowa obudowa – trwałość oraz ochrona przed wilgocią, pyłem i uszkodzeniami mechanicznymi.
- Złącza M12 oraz 7/8" – standardowe przemysłowe interfejsy zapewniające łatwe i pewne połączenia.
- Maksymalny prąd na zasilaczu oraz sumaryczny prąd wyjściowy 9 A – wysoka wydajność zasilania oraz ochrona przed przeciążeniem i zwarciem.
- Odporność na przeciążenia i zwarcia na wejściach oraz wyjściach.
- Wielowymiarowa diagnostyka – diagnostyka LED, sygnalizacja stanu zasilania, przerwy w kablu, przeciążenia oraz zwarcia indywidualnie na każdym kanale i module.
- Temperatura pracy od -25°C do 60°C – szeroki zakres użytkowania.
Zalety zastosowania modułu MVK-MPNIO DIO16 IRT 55530
Moduł doskonale sprawdza się w wymagających aplikacjach przemysłowych, gdzie istotna jest wysoka niezawodność oraz łatwa integracja z istniejącą infrastrukturą sieciową PROFINET. Obudowa o wysokiej klasie szczelności pozwala na montaż bezpośrednio w miejscach o dużym stopniu zakurzenia czy wilgotności, na przykład na liniach produkcyjnych, maszynach przemysłowych, systemach pakujących, przenośnikach czy stanowiskach montażowych.
- Bezpośredni montaż w środowisku przemysłowym – kompaktowe wymiary (225 × 63 × 42 mm) i wygodny układ złączy redukują liczbę szaf sterowniczych i oszczędzają miejsce.
- Szybkie uruchomienie dzięki wsparciu Fast-Start-Up – oszczędność czasu i minimalizacja przestojów.
- Diagnostyka i monitoring w czasie rzeczywistym – szybka reakcja na potencjalne usterki, zwiększona wydajność i bezpieczeństwo procesu.
- Bezproblemowa integracja ze sterownikami różnych producentów – dzięki pełnej zgodności z normami PROFINET oraz klasą zgodności C.
Typowe zastosowania w automatyce i przemyśle
MVK-MPNIO DIO16 IRT 55530 został zaprojektowany z myślą o automatyce przemysłowej, inżynierii maszyn, liniach produkcyjnych, integracji systemów oraz instalacjach wymagających wysokiej odporności na czynniki zewnętrzne. Umożliwia łatwe rozszerzenie rozproszonego systemu We/Wy, a szeroka diagnostyka podnosi poziom nadzoru i kontroli nad procesem.
- Systemy sterowania liniami produkcyjnymi
- Robotyka przemysłowa
- Automatyzacja magazynów i transportu
- Maszyny pakujące i sortujące
- Stanowiska montażowe i testowe
Wybór modułu sieciowego MVK-MPNIO DIO16 IRT 55530 to gwarancja niezawodnej komunikacji przemysłowej, bezpieczeństwa pracy oraz łatwej integracji w nowoczesnych systemach automatyki.
