Wejścia/wyjścia cyfrowe
DIO14 IOL2 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X5 |
| Typ przyłącza 2 | X6, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

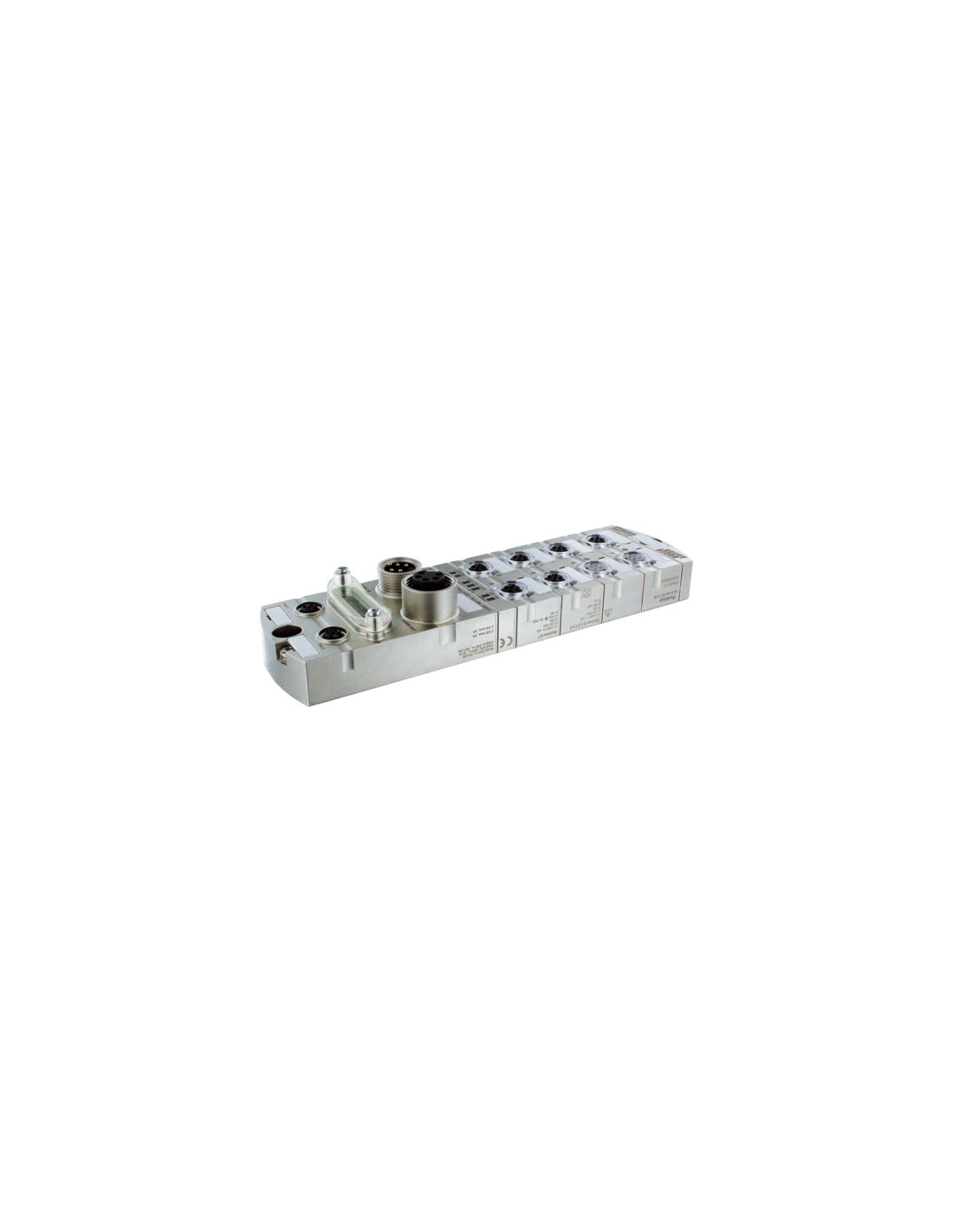

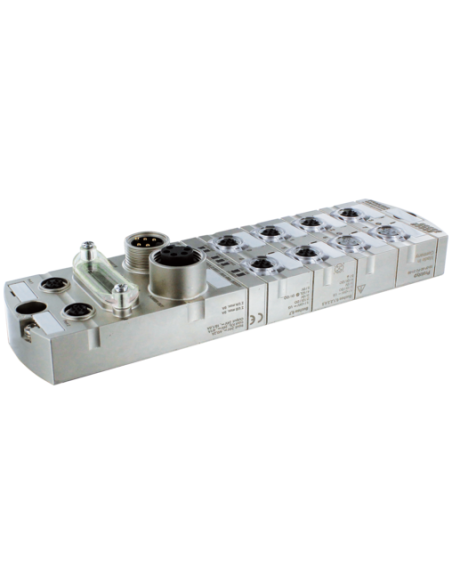

Moduł sieciowy MVK-MPNIO DIO14 IRT IOL2 7/8" | Zaawansowany rozdzielacz sygnałów i danych w automatyce przemysłowej
MVK-MPNIO DIO14 IRT IOL2 7/8" (kod produktu: 55531) to niezwykle funkcjonalny i wytrzymały moduł sieciowy do zastosowań w środowiskach przemysłowych, zapewniający zaawansowaną komunikację PROFINET oraz obsługę urządzeń IO-Link w standardzie Master V1.1.2. Został stworzony z myślą o wymagających aplikacjach, gdzie kluczowe są niezawodność, bezpieczeństwo pracy i szybkość przesyłu danych.
Zastosowanie modułu MVK-MPNIO w nowoczesnej automatyce
Moduł sieciowy doskonale sprawdza się w zautomatyzowanych liniach produkcyjnych, systemach transportowych, pakujących, sortowniczych oraz wszędzie tam, gdzie wymagana jest szybka, odporna na zakłócenia wymiana informacji między sterownikiem a urządzeniami wykonawczymi i czujnikami.
Typowe obszary zastosowania obejmują:
- Systemy produkcyjne i montażowe w branży automotive oraz mechanicznej
- Automatyka maszyn – integracja czujników, siłowników, rozdzielaczy pneumatycznych
- Pakowanie, sortowanie i logistyka – szybkie zliczanie, monitorowanie, sterowanie wykonawcze
- Robotyka przemysłowa – stabilna integracja elementów IO-Link i sygnałów cyfrowych
Najważniejsze właściwości i zalety modułu MVK-MPNIO DIO14 IRT IOL2
- 14 cyfrowych wejść/wyjść oraz 2 porty IO-Link Master – umożliwia elastyczne podłączanie szerokiego spektrum czujników, siłowników i urządzeń IO-Link
- Obsługa protokołu PROFINET z funkcją IRT (Isochronous Real Time) – gwarancja wysokiej prędkości transmisji i synchronizacji nawet w najbardziej wymagających aplikacjach
- Stopień ochrony IP67 – idealny do pracy w trudnych warunkach przemysłowych, odporny na wilgoć, kurz i wstrząsy
- Odporność na przeciążenia i zwarcia na wejściach i wyjściach – wysokie bezpieczeństwo pracy urządzeń podłączonych do modułu
- Pełna diagnostyka kanałów i portów: sygnalizacja awarii, przeciążeń, przerw w przewodach za pomocą LED oraz poprzez magistralę
- Szybki czas uruchomienia Fast-Start-Up (FSU) – umożliwia szybką rekonfigurację i minimalizuje ryzyko przestojów
- Wytrzymała, zalana obudowa metalowa – zwiększona trwałość mechaniczna i ochrona elektroniki
Budowa i podłączenia modułu | Ergonomiczne rozwiązania przyłączeniowe
MVK-MPNIO DIO14 IRT IOL2 wyposażony jest w szeroką gamę przyłączy typu M12 oraz 7/8", spełniających rygorystyczne wymagania połączeń sygnałowych, zasilających i komunikacyjnych w automatyce.
- Przyłącza M12 (5-pinowe, kodowanie A i D) – uniwersalne, szybkie podłączenie czujników i urządzeń wykonawczych oraz sieci Ethernet
- Przyłącza 7/8" (5-pinowe) – solidne złącza do bezpiecznego prowadzenia zasilania
- Oznaczenia PIN-ów zwiększają bezpieczeństwo oraz ograniczają ryzyko błędnego podłączenia
Konstrukcja pozwala na montaż modułu na dwa sposoby: przy użyciu śrub montażowych lub wkładek – idealnie dopasowując do indywidualnych potrzeb instalacji.
Wytrzymałość i bezpieczeństwo pracy
Obudowa modułu jest całkowicie zalana, co zapewnia maksymalną ochronę elektroniki przed wpływem środowiska. Stopień ochrony IP67 umożliwia bezpośredni montaż zarówno na maszynach, jak i na szynach montażowych w trudnych warunkach zakładów przemysłowych, bez dodatkowych osłon ani szaf sterowniczych.
Szeroki zakres temperatury pracy od -25°C do 60°C umożliwia stosowanie urządzenia w różnych gałęziach przemysłu i warunkach klimatycznych.
Wszechstronność integracji w instalacjach przemysłowych
MVK-MPNIO DIO14 IRT IOL2 7/8" znajduje zastosowanie w nowoczesnych instalacjach automatyki jako element rozproszony systemów I/O, co pozwala na szybką rozbudowę i modyfikację układów sterowania bez potrzeby skomplikowanej rozbudowy szaf sterowniczych. Jego architektura umożliwia elastyczne łączenie zarówno klasycznych sygnałów cyfrowych DI/DO, jak i urządzeń komunikujących się protokołem IO-Link.
Zastosowanie tego typu modułu ułatwia prowadzenie diagnostyki awarii, optymalizuje czas serwisu i pozwala na dynamiczne zarządzanie urządzeniami na poziomie linii produkcyjnej.
Podsumowanie
Moduł sieciowy MVK-MPNIO DIO14 IRT IOL2 7/8" to rozwiązanie zaprojektowane z myślą o współczesnych wymaganiach branży automatyki przemysłowej – łącząc wysoką niezawodność, odporność mechaniczną oraz szerokie możliwości integracji z systemami sterowania bazującymi na PROFINET oraz IO-Link.
