Wejścia cyfrowe
DI8 DI8
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

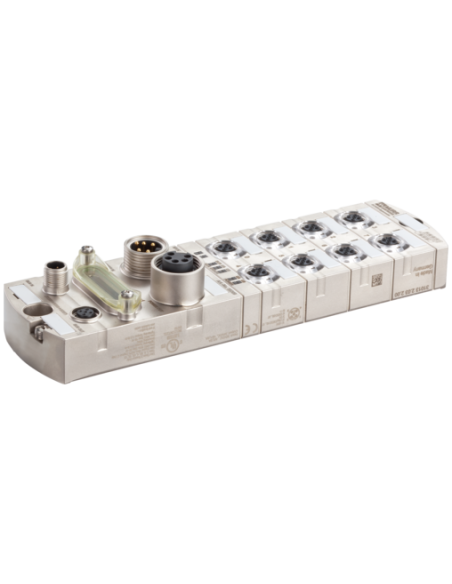

Moduł sieciowy MVK I/O Profibus DP 16DI 55307 – Zintegrowane rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MVK I/O Profibus DP, 16DI 55307 to zaawansowane urządzenie przeznaczone do integracji sygnałów cyfrowych w systemach automatyki przemysłowej. Dedykowany do instalacji bezpośrednio w strefie produkcyjnej, zapewnia skuteczną komunikację oraz ochronę nawet w najbardziej wymagających warunkach przemysłowych.
Zastosowanie MVK I/O Profibus DP w Przemyśle
Moduł idealnie sprawdza się w nowoczesnych liniach produkcyjnych i maszynach przemysłowych. Dzięki wysokiej klasie szczelności IP67 możliwy jest montaż bezpośrednio na maszynie, bez konieczności stosowania dodatkowych szaf sterowniczych. Jest to szczególnie korzystne w aplikacjach wymagających rozproszonych punktów pomiarowych, takich jak linie montażowe, robotyka, systemy pakujące, maszyny do obróbki czy logistyka magazynowa.
- Łatwa integracja z siecią Profibus DP – komunikacja o prędkości do 12 Mbit/s;
- 16 cyfrowych wejść (8 DI + 8 DI) przystosowanych do pracy z czujnikami PNP oraz przełącznikami mechanicznymi;
- Wysoka niezawodność dzięki całkowicie hermetycznej, wytrzymałej obudowie;
- Odporność na przeciążenia i zwarcia – bezpieczeństwo oraz długi czas eksploatacji;
- Wyraźna sygnalizacja LED dla stanu pracy oraz diagnostyki na poziomie modułu i poszczególnych kanałów;
- Szeroki zakres temperatur pracy od -25°C do +55°C oraz bezpieczne przechowywanie do 70°C;
- Prosty i uniwersalny montaż na śruby (2-otworowy system mocowania);
- Kompaktowe wymiary: 225 mm x 63 mm x 42 mm.
Zalety i cechy wyróżniające MVK I/O Profibus DP 16DI 55307
Wytrzymałość i niezawodność – moduł został zaprojektowany z myślą o użytkowaniu w trudnych warunkach przemysłowych. Solidna, całkowicie hermetyczna obudowa, odporna na drgania i zapylenie, minimalizuje ryzyko awarii i wydłuża żywotność urządzenia.
Szybka diagnostyka i utrzymanie ruchu – rozbudowany system diagnostyczny umożliwia błyskawiczną identyfikację usterek, takich jak przerwanie kabla, przeciążenia czy brak napięcia. Dzięki temu czas przestoju linii produkcyjnej zostaje ograniczony do minimum.
Uniwersalność połączeń – szeroki zakres dostępnych konektorów (M12, 7/8") oraz kompatybilność z różnorodnymi przewodami sygnałowymi i zasilającymi pozwala na elastyczną i szybką instalację w różnych aplikacjach automatyki przemysłowej.
Typowe zastosowania modułu sieciowego Profibus DP 16DI
- Kontrola i monitorowanie procesów produkcyjnych;
- Automatyzacja linii montażowych i pakujących;
- Integracja czujników i elementów wykonawczych w rozproszonych systemach sterowania;
- Modernizacja maszyn i systemów transportowych;
- Monitorowanie stanów krańcowych w układach robotycznych.
Moduł sieciowy MVK I/O Profibus DP, 16DI 55307 to kompleksowe rozwiązanie dla stanowisk wymagających dużej niezawodności, sprawnej diagnostyki oraz prostoty w integracji, zaprojektowane z myślą o przyszłości automatyki przemysłowej.
