Wejścia/wyjścia cyfrowe
DIO16
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 4-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
DLR (Device Level Ring)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| CIP Sync | tak |
| Composite Test Revision | CT14 |
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełącznik DIP |
| Wiele połączeń | tak |
| Obsługuje szybkie połączenie (QC) maks. | 360 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

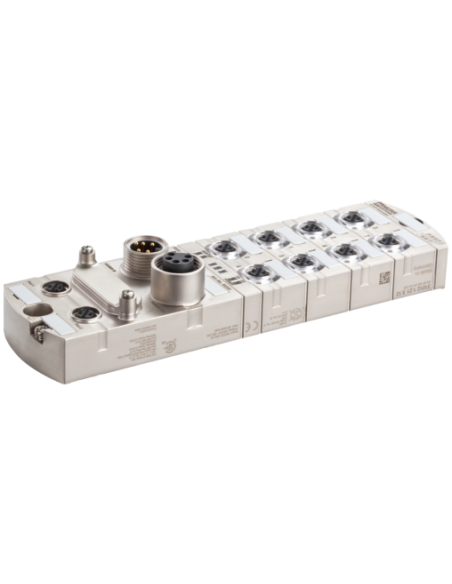

Moduł sieciowy MVK Ethernet/IP DIO16 – zaawansowana dystrybucja sygnałów w automatyce
Moduł sieciowy MVK Ethernet/IP DIO16 o kodzie produktu 55542 to niezwykle funkcjonalny element systemów automatyki przemysłowej, który umożliwia efektywne podłączenie wejść i wyjść cyfrowych bezpośrednio w pobliżu urządzeń wykonawczych i czujników. Dzięki przemyślanej konstrukcji oraz certyfikowanemu stopniowi ochrony IP67, moduł doskonale sprawdza się nawet w wymagających warunkach przemysłowych.
Wielokanałowa obsługa DIO16 pozwala na podłączenie do 16 sygnałów cyfrowych, zapewniając dużą elastyczność konfiguracji zarówno jako wejścia, jak i wyjścia (DI/DO). Moduł obsługuje szybkie połączenie sieciowe Ethernet/IP z zaawansowanymi funkcjami komunikacyjnymi, takimi jak DLR (Device Level Ring), co umożliwia tworzenie pierścieni redundantnych dla zapewnienia wysokiej niezawodności systemów automatyki.
Typowe zastosowania modułu MVK Ethernet/IP DIO16
- Automatyzacja maszyn i linii produkcyjnych – decentralizacja punktów sygnałowych, skrócenie długości okablowania oraz uproszczenie montażu i diagnostyki systemów IO.
- Systemy transportowe i logistyczne – integracja ze sterownikami PLC poprzez Ethernet/IP, szybka wymiana danych, odporność na wibracje oraz trudne warunki środowiskowe.
- Branża motoryzacyjna, spożywcza i pakująca – możliwość stosowania bezpośrednio przy urządzeniach dzięki wytrzymałej, szczelnej obudowie (IP67).
Zalety techniczne i funkcjonalne modułu Ethernet/IP DIO16
- Redundancja komunikacji – obsługa DLR umożliwia tworzenie niezawodnych, redundantnych pierścieni sieciowych.
- Odporność na przeciążenia i zwarcia – zabezpieczenia elektryczne na wszystkich kanałach DI/DO gwarantują bezpieczną eksploatację.
- Wysoki prąd maksymalny na pin, odpowiedni dla większości aplikacji cyfrowych.
- Wielopoziomowa diagnostyka – zaawansowane funkcje diagnostyczne LED oraz sygnalizacja przez magistralę ułatwiają szybkie wykrywanie błędów, przeciążeń i zwarć na każdym z kanałów.
- Łatwość integracji – różnorodne typy złączy (M12 5-pin, 7/8” 4-pin, M12 4-pin D-kod) oraz odporność na warunki przemysłowe pozwalają na instalację w dowolnej pozycji i środowisku.
- Wytrzymała, w pełni szczelna obudowa – wysoki poziom ochrony IP67 sprawia, że produkt sprawdza się także w miejscach o podwyższonej wilgotności lub zapyleniu.
Możliwości rozbudowy i kompatybilność
MVK Ethernet/IP DIO16 współpracuje zarówno z czujnikami 3-przewodowymi, jak i mechanicznymi stykami, co umożliwia uniwersalne wdrożenia. Wsparcie dla funkcji BOOTP, DHCP oraz adresowania przez DIP-switch pozwala na wygodną konfigurację w środowisku przemysłowym.
Dzięki kompaktowym wymiarom (225 × 63 × 42 mm) oraz dwupunktowemu mocowaniu śrubowemu, montaż modułu jest możliwy bezpośrednio na maszynie lub stanowisku produkcyjnym. Odpowiednie złącza są dostosowane do szerokiej gamy przewodów sygnałowych i zasilających, co dodatkowo upraszcza instalację oraz integrację z istniejącą infrastrukturą.
Moduł MVK Ethernet/IP DIO16 to pewne rozwiązanie do realizacji zaawansowanych aplikacji w automatyce, logistyce i przemyśle produkcyjnym, łączące niezawodność, bezpieczeństwo oraz łatwość obsługi.
