Dostępny
Wejścia cyfrowe
DI8 DI8
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.2 |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

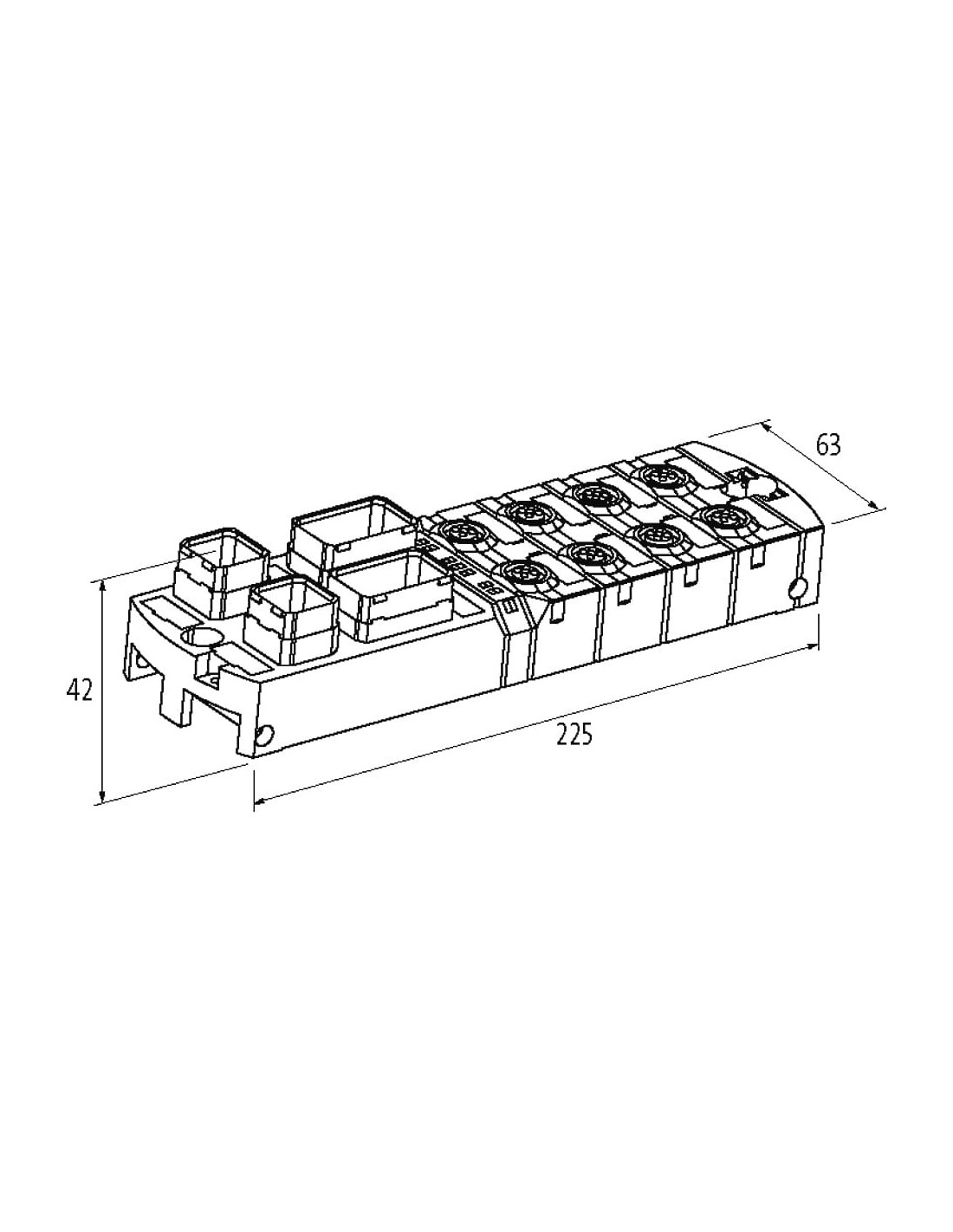

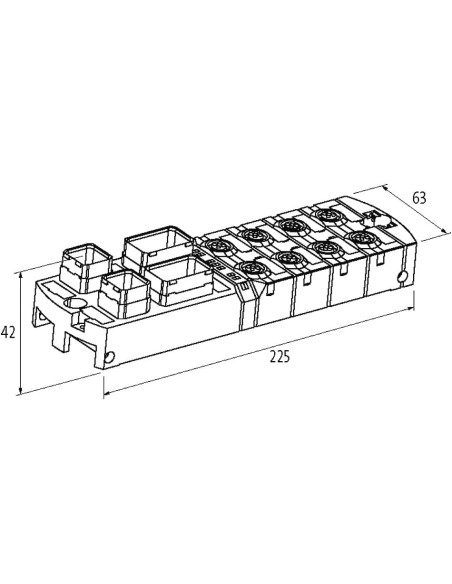

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42,7 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In, Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 3
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |

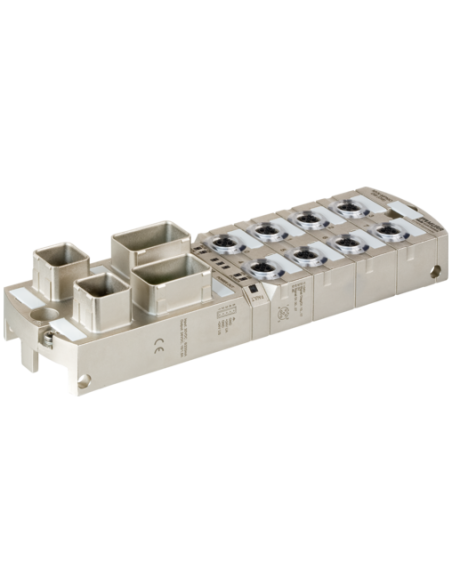

Moduł sieciowy PROFINET MVK+ MPNIO DI8 DI8 Push Pull – niezawodna integracja dla przemysłu
Moduł sieciowy MVK+ MPNIO DI8 DI8 Push Pull o kodzie produktu 55268 to przemysłowy moduł wejść cyfrowych, zaprojektowany z myślą o wymagających aplikacjach automatyki. Przeznaczony do pracy w rozproszonych systemach sterowania, doskonale sprawdzi się w środowiskach o wysokich wymaganiach w zakresie niezawodności, odporności na warunki przemysłowe oraz łatwości montażu i obsługi.
Zalety i zastosowanie modułu sieciowego MVK+ MPNIO
Moduł MVK+ MPNIO DI8 DI8 Push Pull jest przeznaczony do obiektowej rozbudowy sieci PROFINET w zakładach produkcyjnych i przemysłowych. Dzięki pełnej kompatybilności z protokołem PROFINET oraz obsłudze Fast-Start-Up (FSU) zapewnia błyskawiczną gotowość do pracy – kluczową w liniach produkcyjnych pracujących w trybie ciągłym.
- Odporność na przeciążenia i zwarcia – moduł gwarantuje wysoką niezawodność działania nawet w bardzo wymagających warunkach.
- Stopień ochrony IP67 – umożliwia bezpośredni montaż w szafach sterowniczych, na maszynach oraz w trudnych warunkach przemysłowych.
- Szerokie zastosowanie – idealny dla aplikacji w branży motoryzacyjnej, maszynowej, spożywczej oraz wszędzie tam, gdzie zachodzi konieczność decentralizacji sterowania i monitorowania sygnałów binarnych.
- Kompaktowe wymiary umożliwiają instalację także w miejscach o ograniczonej przestrzeni.
- Wysoka wydajność przesyłu danych poprzez interfejs Ethernet 10/100 Mbit/s.
- Intuicyjna diagnostyka – diody LED oraz funkcje diagnostyczne przez magistralę pozwalają na szybkie zlokalizowanie ewentualnych usterek lub stanów awaryjnych, takich jak zwarcia, przeciążenia czy spadki napięcia.
- Uniwersalne złącza Push Pull i M12 – gwarancja szybkiego, niezawodnego podłączenia zasilania, sygnału oraz integracji z pozostałymi komponentami automatyki.
Budowa i kluczowe cechy techniczne modułu
Obudowa modułu jest całkowicie zalana, co podnosi poziom ochrony elementów wewnętrznych przed wpływem wilgoci, pyłu i zanieczyszczeń. Montaż realizowany jest za pomocą dwóch otworów montażowych, zapewniających stabilność przytwierdzenia.
Na szczególną uwagę zasługują:
- Osiem wejść cyfrowych (DI8 DI8): pozwalają na podłączenie standardowych czujników lub przełączników (PNP, 3-przewodowe).
- Obsługa zasilania do 12 A: umożliwia bezpieczną obsługę wysokich obciążeń.
- Złącza RJ45 Push Pull: szybkie podłączenie kabli komunikacyjnych Ethernet.
- Konstrukcja zgodna z EN 61131-2: gwarancja kompatybilności z wymaganiami przemysłu automatyki.
Typowe zastosowania modułu sieciowego DI8 DI8 Push Pull
Moduł sieciowy MVK+ MPNIO stosowany jest wszędzie tam, gdzie wymagana jest decentralizacja wejść binarnych w systemach sterowania PLC. Szczególnie polecany dla:
- linii produkcyjnych i montażowych,
- szybkich zautomatyzowanych stanowisk obróbczych,
- systemów transportowych,
- maszyn pakujących, sortujących i paletyzujących,
- systemów inspekcji i kontroli jakości.
Odpowiedni dla środowisk o podwyższonych wymaganiach w zakresie odporności mechanicznej oraz ochrony przed czynnikami zewnętrznymi.
Moduł PROFINET – pewny wybór do nowoczesnej automatyki przemysłowej
Decydując się na moduł MVK+ MPNIO DI8 DI8 Push Pull, można znacząco uprościć układ okablowania maszyn i linii technologicznych, skrócić czas montażu i konserwacji, a także zwiększyć niezawodność działania infrastruktury automatyki.
