Wyjścia cyfrowe
DO16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
Zasilanie M12, 4-biegunowe, kodowanie L, 2× maks. 12 A
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO (UA) |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

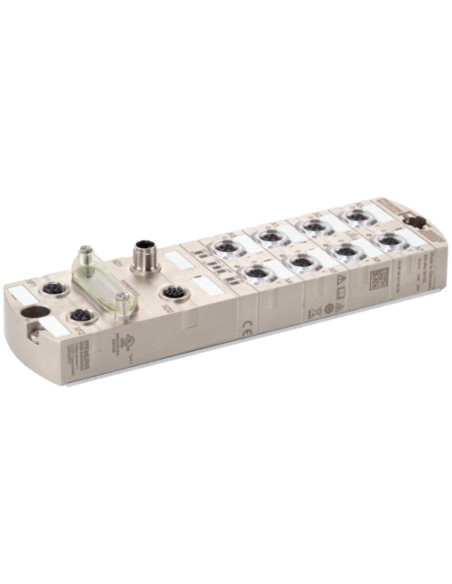

Moduł wyjść cyfrowych MVK MPNIO DO16 M12L 4P 55165 – Wytrzymałe rozwiązanie PROFINET do automatyki
Moduł wyjść cyfrowych MVK MPNIO DO16 M12L 4P 55165 to zaawansowane urządzenie przeznaczone do zastosowań w nowoczesnych systemach automatyki przemysłowej. Oparta na protokole PROFINET technologia pozwala na efektywną komunikację oraz niezawodną kontrolę urządzeń w środowiskach przemysłowych. Kompaktowa konstrukcja oraz solidne wykonanie sprawiają, że moduł idealnie sprawdza się w wymagających warunkach produkcyjnych oraz w instalacjach narażonych na czynniki zewnętrzne.
Najważniejsze cechy modułu wyjść cyfrowych PROFINET MVK MPNIO 55165
- 16 cyfrowych wyjść (DO16) z maksymalnym prądem 2 A na pin, zapewniających szerokie możliwości sterowania aktuatorami.
- Obsługa protokołu PROFINET z funkcjami IRT (Isochronous Real Time) oraz FSU (Fast-Start-Up) – szybkie uruchamianie i synchronizacja komunikacji w czasie rzeczywistym.
- Złącza M12 (w tym kodowanie D i L) zapewniają łatwość integracji z różnorodnym osprzętem przemysłowym oraz wygodę podczas podłączania przewodów.
- Galwaniczna separacja i pełne zalanie obudowy chroniące elektronikę przed wilgocią, pyłem oraz drganiami.
- Wysoki stopień ochrony IP67 umożliwia montaż bezpośrednio na maszynach oraz w trudnych warunkach środowiskowych.
- Rozbudowany system diagnostyki – sygnalizacja LED na poziomie kanałowym oraz komunikaty diagnostyczne przekazywane przez magistralę (m.in. przeciążenie, zwarcie, spadek napięcia, przerwanie kabla).
Zastosowanie modułu wyjść cyfrowych w systemach automatyki
Moduł MVK MPNIO DO16 M12L 4P 55165 znajduje zastosowanie w wielu branżach przemysłowych, gdzie niezbędna jest szybka i precyzyjna kontrola procesów. Typowe zastosowania obejmują:
- Linie produkcyjne – sterowanie siłownikami, zaworami oraz elementami wykonawczymi.
- Systemy transportowe – kontrola przenośników, silników oraz innych urządzeń wykonawczych.
- Automatyka maszyn – integracja z układami PLC, HMI oraz panelami operatorskimi.
- Robotyka przemysłowa – szybka wymiana danych z robotami oraz manipulatorami.
Korzyści z zastosowania MVK MPNIO DO16 M12L 4P 55165 w instalacjach przemysłowych
Stosowanie wytrzymałego modułu wyjść cyfrowych PROFINET to gwarancja niezawodności oraz długiej żywotności instalacji w warunkach przemysłowych. Integracja z istniejącymi systemami Ethernet, nowoczesne funkcje diagnostyczne oraz wsparcie międzynarodowych norm (EN 61131-2) czynią to rozwiązanie uniwersalnym elementem każdej nowoczesnej infrastruktury automatyki.
Specyfikacja mechaniczna i łatwy montaż
Kompaktowe wymiary (225 mm x 63 mm x 42 mm) oraz 2-otworowy system mocowania śrubowego umożliwiają szybki montaż bezpośrednio na maszynie lub w rozdzielniach. Obudowa z klasą ochrony IP67 zapewnia odporność na działanie środowiska, pył i wilgoć.
Podsumowanie – solidny moduł wyjść na magistralę PROFINET
MVK MPNIO DO16 M12L 4P 55165 to nowoczesne rozwiązanie dla wymagających aplikacji przemysłowych, gwarantujące wysoką niezawodność, elastyczność integracji oraz bogate możliwości diagnostyczne. Idealnie sprawdzi się w środowiskach, gdzie liczy się trwałość i bezpieczeństwo działania układów automatyki.
