Dostępny
Wejścia/wyjścia cyfrowe
DIO12 IOL4 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | A, B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

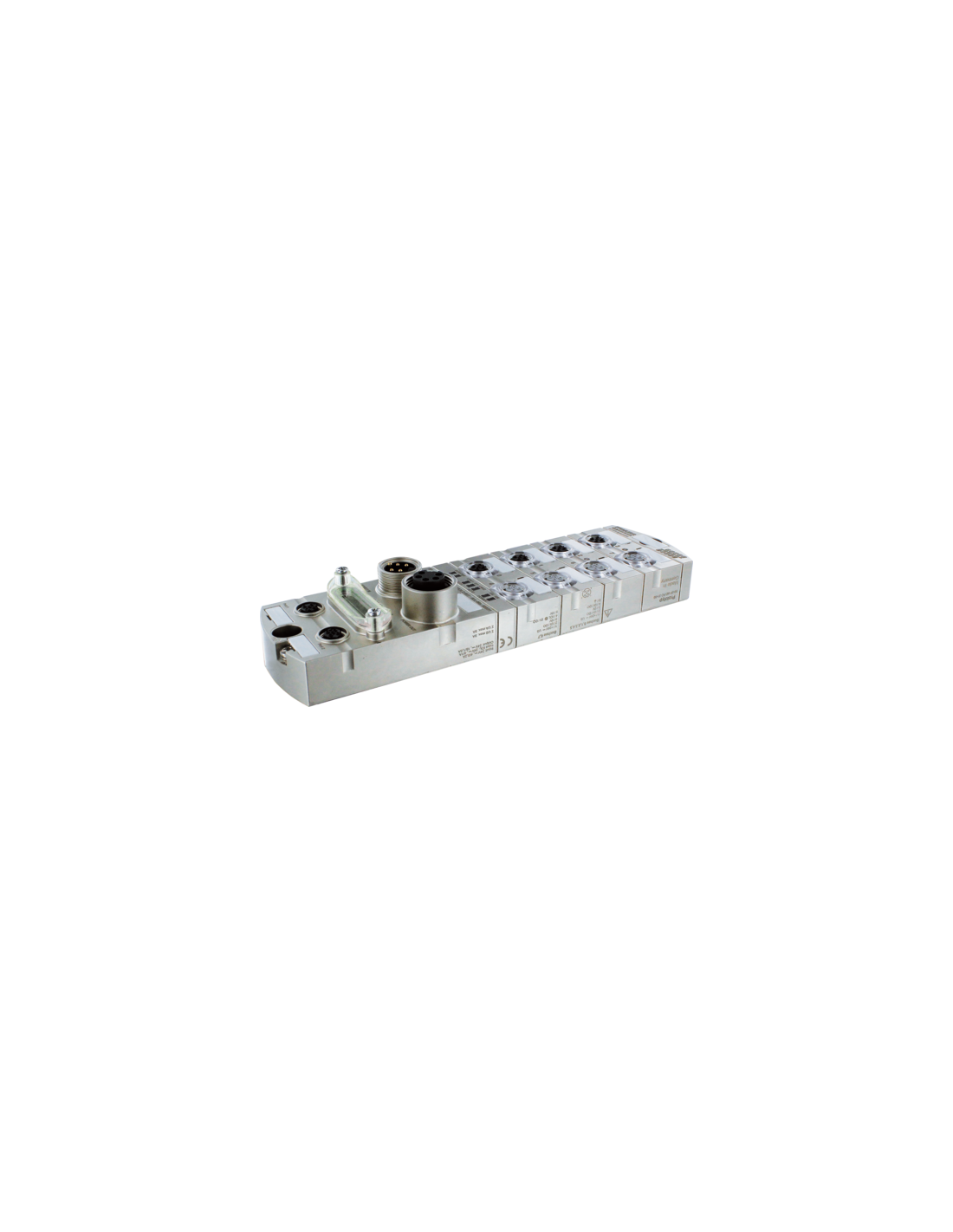

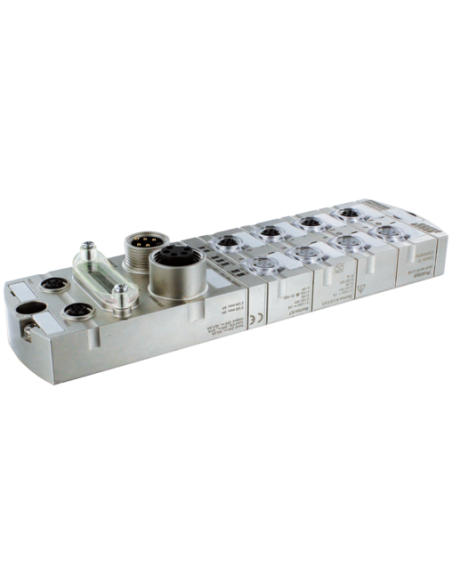

Moduł sieciowy MVK-MPNIO DIO12 IOL4 IRT 7/8" – Zaawansowany rozdzielacz IO-Link dla przemysłu
Moduł sieciowy MVK-MPNIO DIO12 IOL4 IRT 7/8" (kod produktu: 55532) to specjalistyczne rozwiązanie przeznaczone do rozbudowy i automatyzacji instalacji przemysłowych opartych na protokole PROFINET z obsługą IO-Link. Jego wytrzymała i szczelna obudowa (IP67) sprawia, że doskonale sprawdza się w wymagających środowiskach przemysłowych, gdzie istotna jest odporność na czynniki zewnętrzne oraz niezawodność działania nawet w trudnych warunkach.
Możliwości i najważniejsze funkcje modułu MVK-MPNIO DIO12 IOL4 IRT
- 12 cyfrowych wejść/wyjść – płynne rozszerzenie automatyzacji procesów.
- 4 porty IO-Link Master – pełna współpraca z urządzeniami IO-Link w wersji V1.1.2 dla inteligentnych czujników i elementów wykonawczych.
- Komunikacja PROFINET – szybka i niezawodna wymiana danych dzięki obsłudze PROFINET IRT (Isochronous Real Time).
- Wysoka odporność na przeciążenia oraz zwarcia – bezpieczeństwo instalacji przemysłowej.
- Automatyczne wykrywanie szybkości transmisji IO-Link (COM1, COM2, COM3) – elastyczna integracja różnorodnych urządzeń.
- Szybki czas uruchomienia – Fast-Start-Up (FSU) do 0,5 s.
- Diody LED sygnalizujące status oraz diagnostykę na poziomie modułu i każdego kanału.
- Wiele możliwości montażu – 2-otworowe mocowanie śrubowe umożliwia łatwą instalację bezpośrednio w maszynie.
Zalety stosowania w automatyce przemysłowej
Stosowanie modułów sieciowych IO-Link, takich jak MVK-MPNIO DIO12 IOL4 IRT, pozwala na znaczne uproszczenie okablowania w obrębie maszyny, a także zapewnia łatwą diagnostykę i zdalne sterowanie pracą urządzeń z poziomu systemu sterowania. Wysoki stopień szczelności (IP67) gwarantuje niezawodne działanie nawet w obecności pyłu, wilgoci czy rozprysków wody – co czyni ten moduł odpowiednim do pracy na liniach produkcyjnych, w magazynach automatycznych, w branży motoryzacyjnej oraz pakowania.
Moduł może obsługiwać zarówno czujniki cyfrowe, jak i wyjścia wykonawcze, a także urządzenia wyposażone w technologię IO-Link, co czyni go bardzo uniwersalnym centralnym punktem rozdzielczym dla licznych sygnałów procesów.
Typowe zastosowania MVK-MPNIO DIO12 IOL4 IRT
- Systemy transportu i logistyki przemysłowej
- Linie montażowe w przemyśle motoryzacyjnym
- Automatyka magazynowa
- Maszyny pakujące i sortujące
- Zautomatyzowane linie produkcyjne w branży spożywczej i przetwórczej
- Systemy monitoringu i diagnostyki stanu maszyn
Bezpieczeństwo i wygoda integracji
Odporny na przeciążenia, zwarcia i nadmierne obciążenie, moduł MVK-MPNIO DIO12 IOL4 IRT zapewnia bezpieczeństwo każdego portu oraz całej infrastruktury sterującej. Różnorodność i standaryzacja złączy (M12, 7/8", 5-pinowe, kodowania A i D) sprawia, że integracja z innymi modułami oraz okablowaniem systemowym jest szybka i intuicyjna, minimalizując ryzyko błędów przy podłączaniu urządzeń w obrębie systemu automatyki.
Zaawansowane funkcje diagnostyczne (przeciążenie, zwarcia, przerwy w kablu czy niedobór napięcia) pozwalają na szybką lokalizację usterek oraz minimalizację przestojów linii produkcyjnej.
Dlaczego warto wybrać moduł sieciowy MVK-MPNIO DIO12 IOL4 IRT?
- Duża liczba wejść i wyjść cyfrowych w jednym, zwartym urządzeniu
- Pełna obsługa IO-Link – 4 porty Master, rozszerzone możliwości konfiguracji
- Szybka integracja z sieciami PROFINET w standardzie IRT
- Solidna, szczelna obudowa do najtrudniejszych warunków przemysłowych (IP67)
- Kompaktowe rozmiary ułatwiające montaż bezpośrednio przy maszynie (225 x 63 x 42 mm)
