Wejścia/wyjścia cyfrowe
DO4 DO4 DIO4 DIO4 (K3)
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, max. 9 A
M12, 5-piny, kodowanie A
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 1,6 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na aktuator maks. | 1,6 A |
| Prąd wyjściowy na pin maks. | 2 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0, 1 |
| Typ przyłącza 2 | 2, 3 |
| Typ przyłącza 3 | 4-7 |
| Typ przyłącza 4 | Bus In |
| Typ przyłącza 5 | Bus Out |
| Connection type 6 | Power In |
| Connection type 7 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA 2) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Connection type 6
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA 1) |
| PIN 2 | 0 V (UA 2) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (UA 1) |
| PIN 5 | 24 V DC (UA 2) |
Connection type 7
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

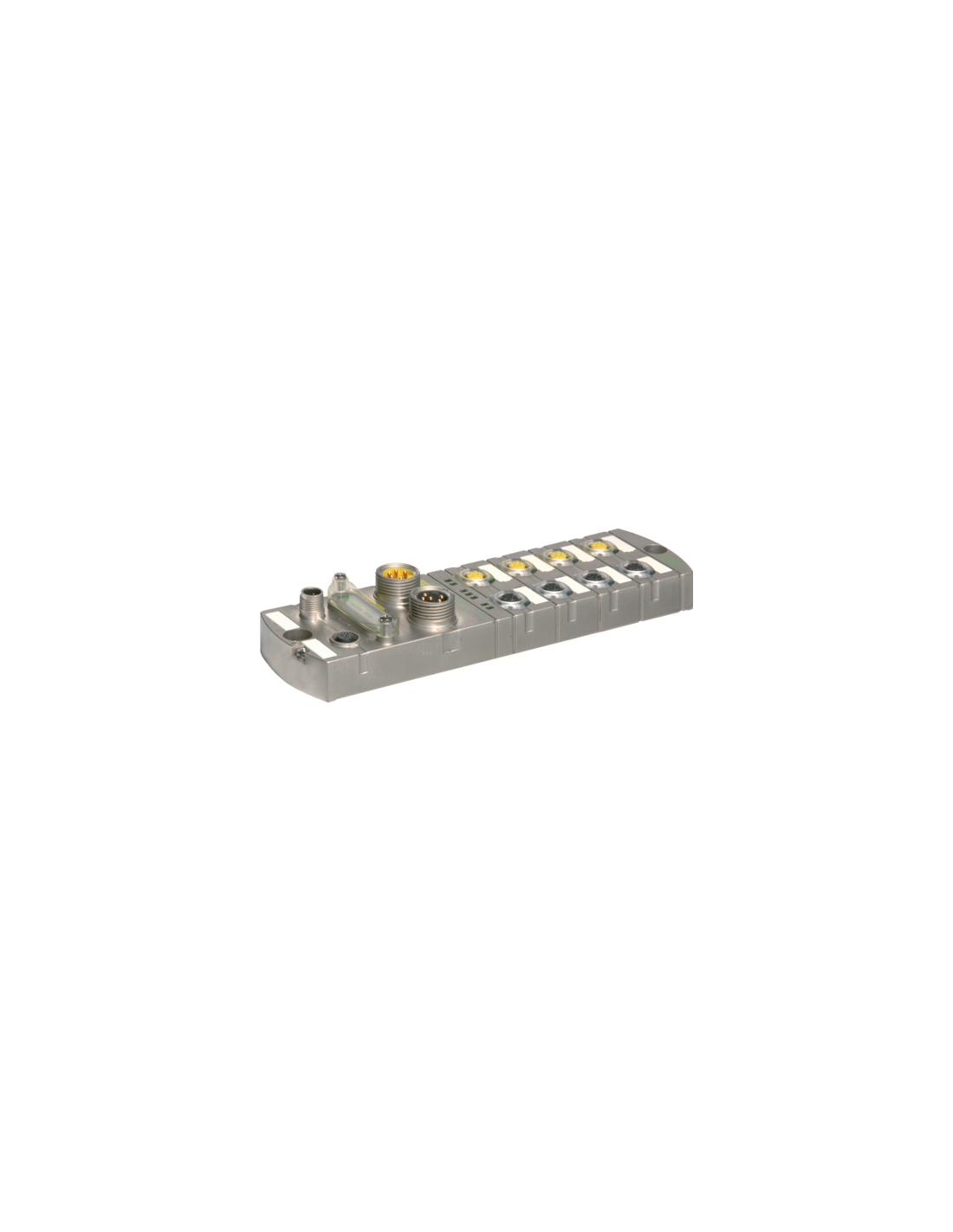

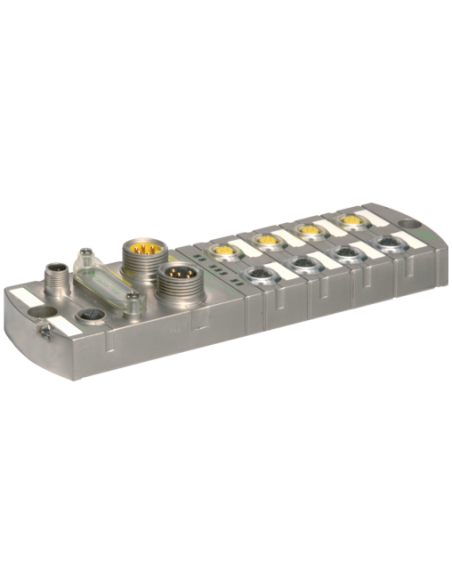

Moduł sieciowy MVK I/O Profibus 8DO/8 – profesjonalna rozbudowa systemów automatyki
Moduł sieciowy MVK I/O Profibus 8DO/8 (kod produktu: 55291) to zaawansowane urządzenie przeznaczone do integracji cyfrowych wejść i wyjść w przemysłowych aplikacjach automatyki. Zastosowanie modułu umożliwia niezawodne sterowanie oraz monitorowanie procesów produkcyjnych w wymagających warunkach przemysłowych.
Zalety i korzyści stosowania MVK I/O Profibus 8DO/8
- Odporna i szczelna obudowa: IP67 – doskonała ochrona przed pyłem i wodą, umożliwiająca montaż bezpośrednio na maszynie lub w trudnym środowisku przemysłowym.
- Wyjścia cyfrowe 8DO oraz wejścia/wyjścia DIO – elastyczna konfiguracja, pozwalająca na łatwą adaptację do różnych aplikacji automatyki.
- Komunikacja Profibus 12 Mbit/s – szybka i stabilna transmisja danych, obsługa szerokiego zakresu adresów (od 1 do 99) za pomocą wygodnych przełączników obrotowych.
- Wysoka obciążalność prądowa – wejścia i wyjścia odporne na przeciążenia oraz zwarcia, umożliwiające bezpieczną pracę z dużymi obciążeniami do 1,6A na wyjście i do 2A na pin.
- Zaawansowana diagnostyka i sygnalizacja LED – szybka identyfikacja awarii i przeciążeń na poziomie kanałów oraz modułu, co usprawnia serwisowanie i minimalizuje przestoje produkcji.
- Bezpieczeństwo funkcjonalne – grupy wyjść zgodne z wymaganiami PLd (EN ISO 13849-1), sterowane przez przekaźnik bezpieczeństwa.
Typowe zastosowania modułu MVK I/O Profibus 8DO/8
Moduł sieciowy MVK I/O Profibus znajduje szerokie zastosowanie w zaawansowanych systemach sterowania maszyn, liniach produkcyjnych, systemach transportu oraz rozproszonych instalacjach automatyki. Produkt sprawdza się zarówno w aplikacjach wymagających wysokiej dostępności, jak i elastycznej rozbudowy infrastruktury.
- Automatyzacja produkcji – sterowanie napędami, zaworami, oświetleniem oraz innymi elementami wykonawczymi bezpośrednio na maszynie.
- Zintegrowane linie produkcyjne – komunikacja i wymiana danych pomiędzy stanowiskami pracy w oparciu o magistralę Profibus.
- Infrastruktura transportowa i logistyczna – monitorowanie oraz sterowanie procesami w magazynach automatycznych, sortowniach i centrach dystrybucyjnych.
- Aplikacje z podwyższonymi wymaganiami bezpieczeństwa – dzięki szerokiej gamie zabezpieczeń elektrycznych oraz zgodności z normami bezpieczeństwa.
Wytrzymałość mechaniczna i prosta integracja

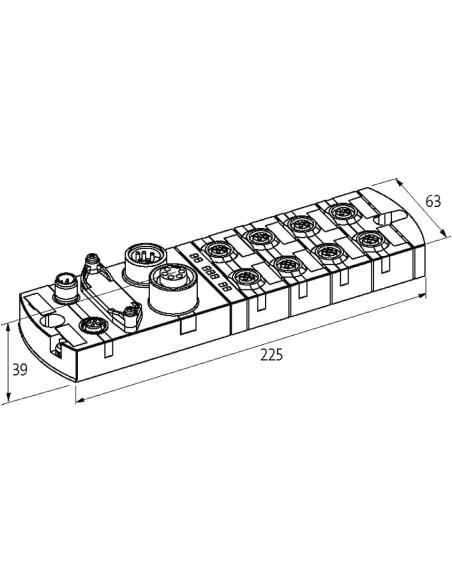

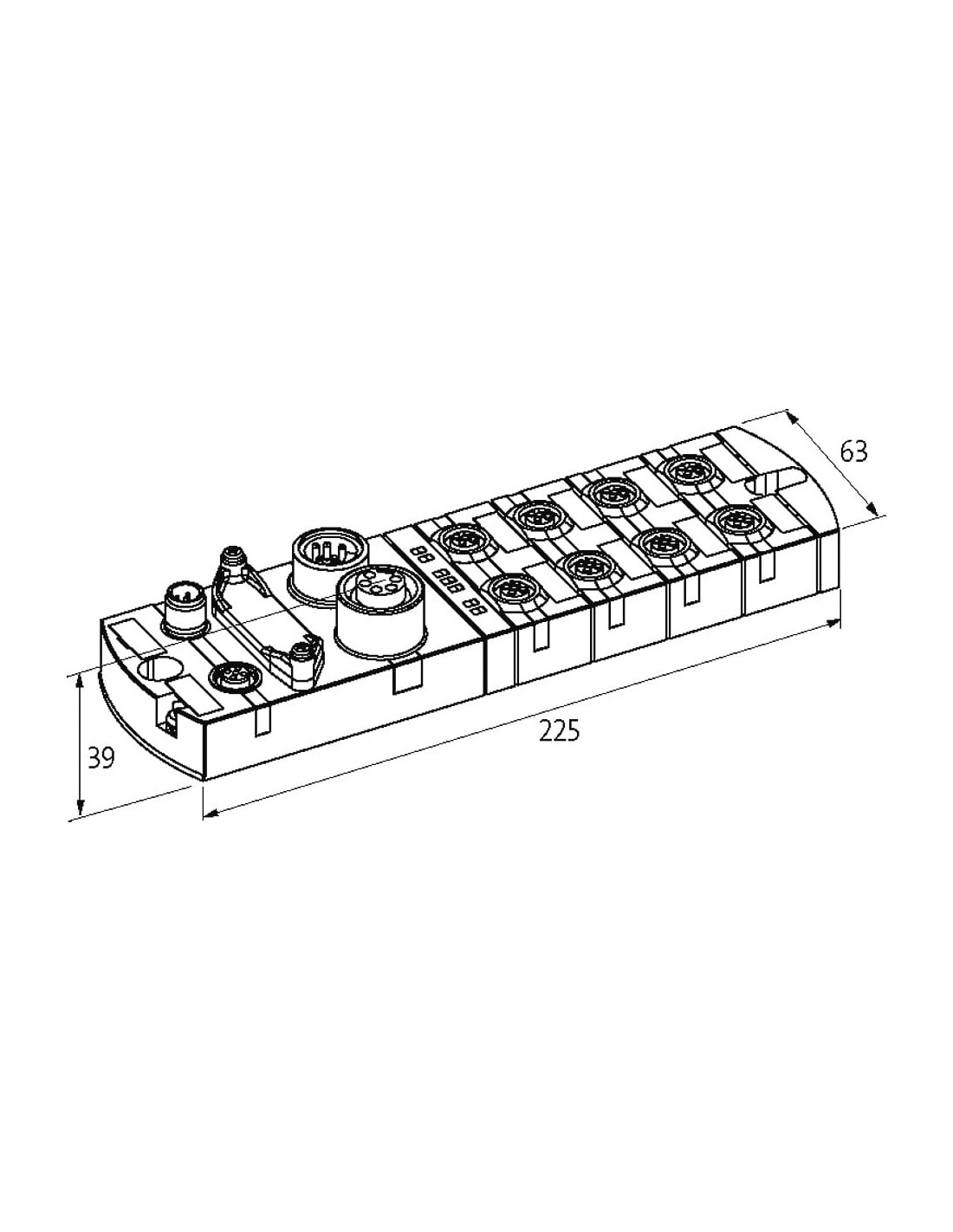

Kompaktowe wymiary (39 x 63 x 225 mm) oraz solidna konstrukcja całkowicie zalana pozwalają na łatwy montaż (2-otworowy system mocowania) oraz pewną pracę nawet w trudnych warunkach. Zastosowanie uniwersalnych złączy M12 oraz 7/8” zapewnia kompatybilność z szeroką gamą przewodów oraz urządzeń automatyki.
Podsumowanie: moduł MVK I/O Profibus 8DO/8 – niezawodny wybór do przemysłowych instalacji I/O
MVK I/O Profibus 8DO/8 to funkcjonalny, odporny i bezpieczny moduł sieciowy, który umożliwia integrację cyfrowych sygnałów wejścia/wyjścia w nowoczesnych systemach przemysłowej automatyki. Jest to idealny wybór dla wszystkich, którzy poszukują profesjonalnych rozwiązań do zastosowań wymagających zarówno elastyczności, jak i niezawodności działania.
