Wejścia cyfrowe
DI8 DI8 (IRT)
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

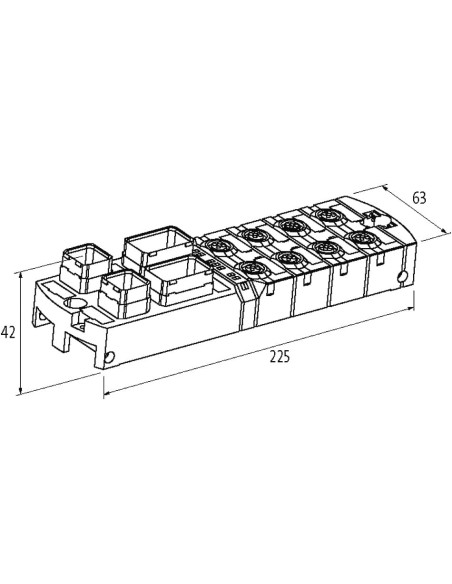

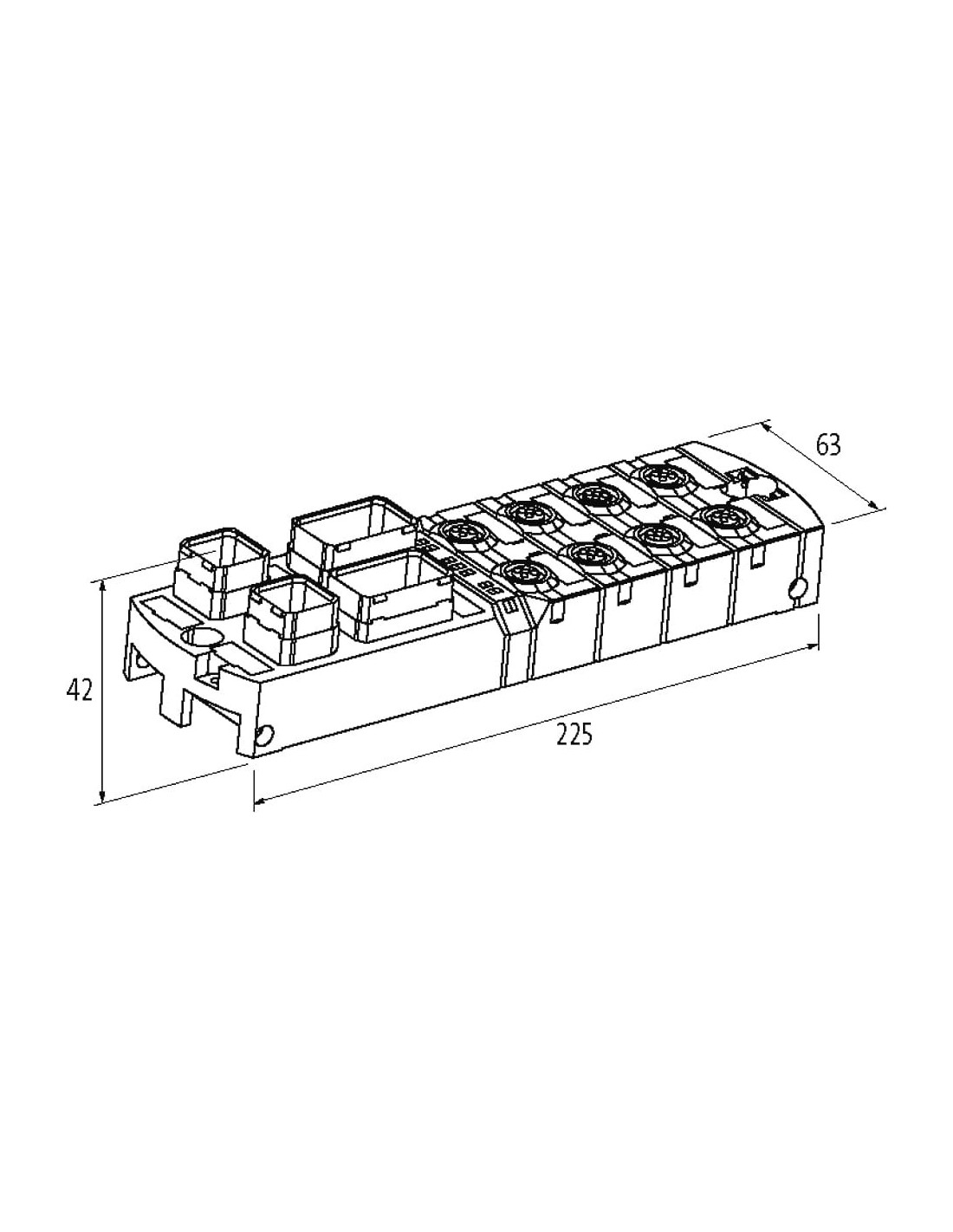

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42,7 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Power In, Power Out |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1, XD2 |
Typ przyłącza 1
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

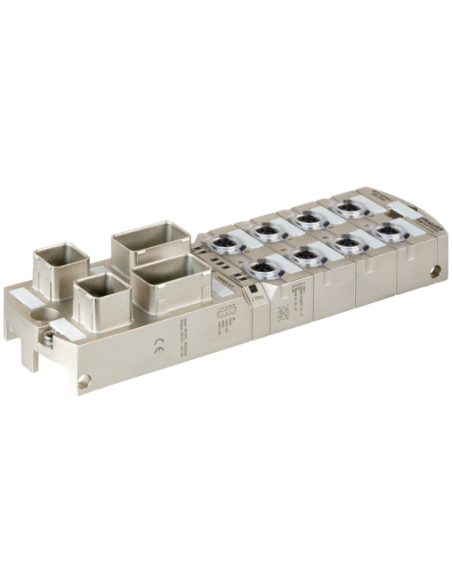

MVK+ MPNIO DI8 DI8 IRT Push Pull – Moduł Wejść Cyfrowych PROFINET, Kod 555280
MVK+ MPNIO DI8 DI8 IRT Push Pull (kod produktu: 555280) to przemysłowy moduł wejść cyfrowych przeznaczony do zastosowań w nowoczesnych systemach automatyki opartych na protokole PROFINET. Urządzenie zapewnia niezawodną wymianę sygnałów cyfrowych w wymagających środowiskach przemysłowych, łącząc kompaktową budowę z wysoką odpornością na czynniki zewnętrzne oraz łatwą integrację z istniejącymi instalacjami Ethernet.
Przemysłowe zastosowanie i ochrona IP67
Moduł znajduje szerokie zastosowanie w środowiskach przemysłowych – m.in. w automatyce maszynowej, liniach produkcyjnych czy systemach intralogistyki (transportu wewnętrznego). Dzięki stopniowi ochrony IP67 doskonale sprawdza się w trudnych warunkach, takich jak zapylone, wilgotne lub narażone na zachlapania obszary produkcji. Obudowa została całkowicie wypełniona, co chroni układ elektroniczny przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych.
Kluczowe cechy MVK+ MPNIO DI8 DI8 – zalety
- 8 cyfrowych wejść dla sygnałów PNP, obsługujących zarówno czujniki 3-przewodowe, jak i wyjścia mechaniczne.
- Obsługa komunikacji PROFINET, w tym IRT (Isochronous Real Time) oraz Fast-Start-Up, zapewniająca wysoką wydajność oraz bezpieczeństwo danych.
- Odporność na zwarcia i przeciążenia, co gwarantuje stabilność pracy i ochronę urządzeń podłączonych do modułu.
- Separacja galwaniczna oraz solidne złącza przemysłowe (RJ45 Push Pull, M12, 5-pin), które umożliwiają szybki montaż i bezpieczne podłączenie.
- Możliwość diagnostyki – rozbudowane sygnalizatory LED oraz przesyłanie informacji diagnostycznych przez magistralę umożliwiają natychmiastowe wykrycie i identyfikację usterek (np. zwarcie, przeciążenie, przerwanie kabla).
- 2-otworowe mocowanie śrubowe pozwala na wygodny i bezpieczny montaż na maszynie lub w rozdzielnicy.
Możliwości integracji i typowe zastosowania
MVK+ MPNIO DI8 DI8 IRT Push Pull to produkt zaprojektowany z myślą o szybkiej i bezproblemowej integracji z sieciami PROFINET w przemyśle. Sprawdza się w:
- systemach automatyki przemysłowej,
- maszynach produkcyjnych,
- aplikacjach transportowych i logistycznych,
- stanowiskach montażowych i kontrolno-pomiarowych,
- obsłudze robotów przemysłowych.
Wytrzymałość i bezpieczeństwo eksploatacji
Moduł MVK+ charakteryzuje się wysoką jakością wykonania i podwyższoną trwałością. Oferuje maksymalny prąd sumaryczny 12A, co umożliwia zasilanie większej liczby czujników lub urządzeń wykonawczych. Wbudowana ochrona elektryczna, odporność na warunki środowiskowe oraz łatwa konfiguracja adresów PROFINET (DCP) czynią go rozwiązaniem gotowym do instalacji w każdej nowoczesnej fabryce.
Łatwość montażu i podłączania
Różnorodność złącz:
- RJ45 Push Pull – szybkie podłączanie do sieci Ethernet,
- Push Pull Power – wygodne podłączenie zasilania,
- M12 5-pin – uniwersalne złącza do czujników i urządzeń wykonawczych.
Podsumowanie – dla kogo MVK+ MPNIO DI8 DI8 IRT Push Pull?
Moduł wejść cyfrowych MVK+ MPNIO DI8 DI8 IRT Push Pull to trwały i niezawodny element sieci przemysłowej PROFINET, dedykowany do pracy w trudnych warunkach przemysłowych. Nowoczesna konstrukcja, szerokie możliwości diagnostyczne i uniwersalność montażu czynią go rozwiązaniem pierwszego wyboru dla projektantów oraz integratorów systemów automatyki.
