Wejścia/wyjścia cyfrowe
DIO12 DIO4 IOL4
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 4-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
DLR (Device Level Ring)
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| CIP Sync | tak |
| Composite Test Revision | CT14 |
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełącznik DIP |
| Wiele połączeń | tak |
| Obsługuje szybkie połączenie (QC) maks. | 360 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na IO-Link Master |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

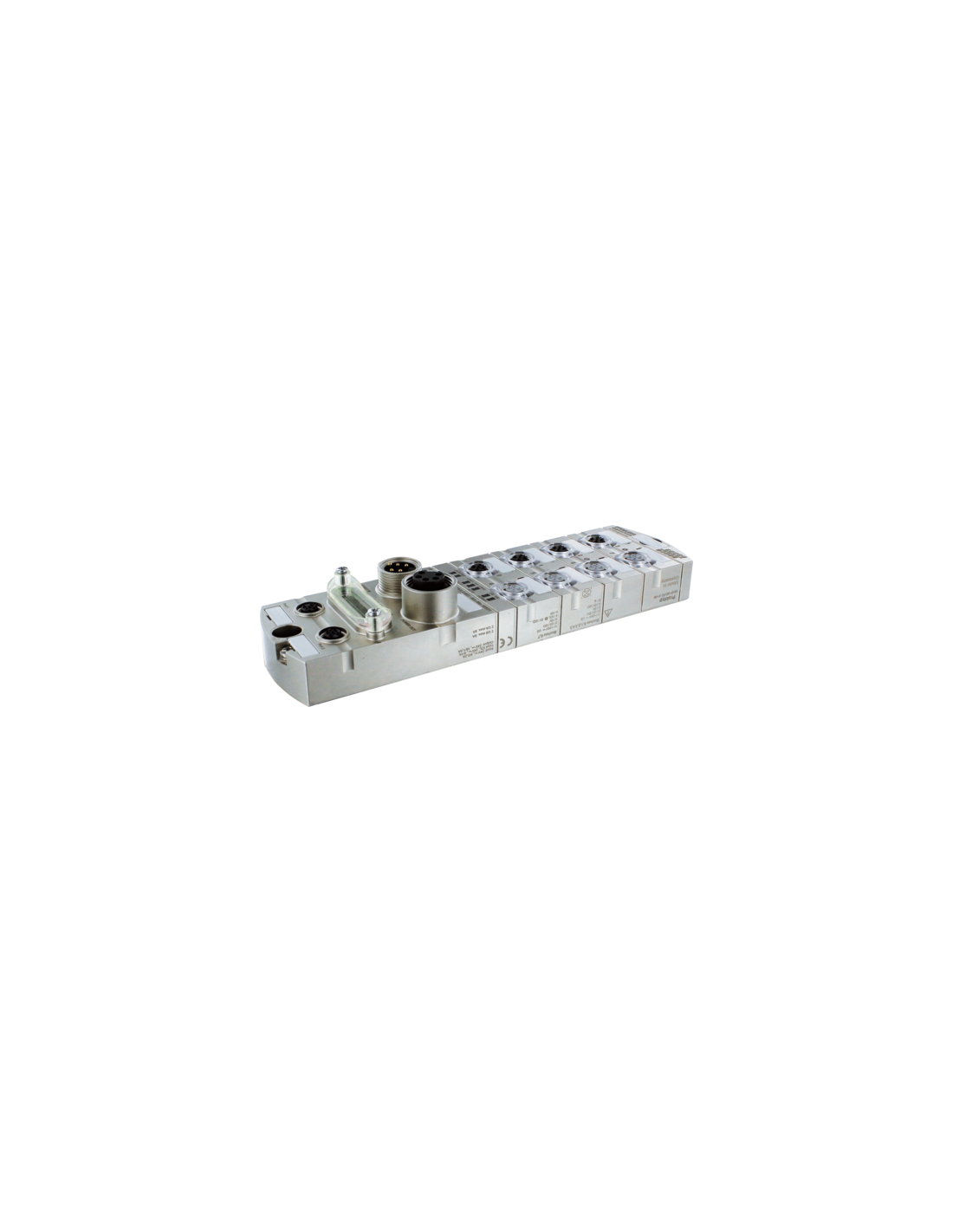

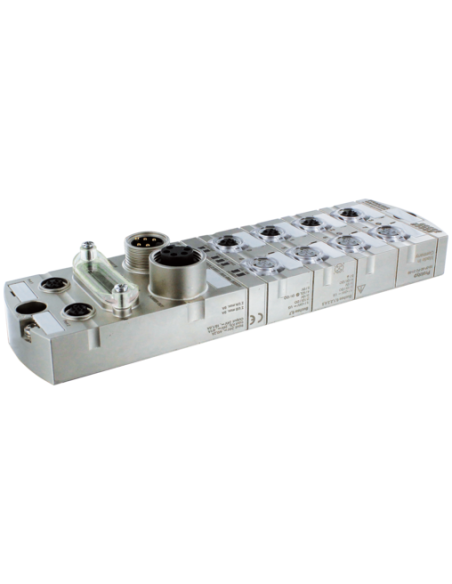

Moduł sieciowy MVK Ethernet/IP DIO12 IOL4 7/8" 4-polowy – kod produktu 55544
Moduł sieciowy MVK Ethernet/IP DIO12 IOL4 to zaawansowane rozwiązanie umożliwiające integrację urządzeń automatyki przemysłowej z nowoczesnymi systemami komunikacyjnymi, opartymi na protokole EtherNet/IP oraz technologii IO-Link. Produkt posiada 12 cyfrowych wejść/wyjść oraz 4 porty IO-Link w kompaktowej, solidnej obudowie o wysokiej klasie szczelności IP67, przeznaczonej do pracy w trudnych warunkach przemysłowych.
Zastosowanie modułu sieciowego EtherNet/IP z IO-Link
Moduł MVK Ethernet/IP DIO12 IOL4 jest dedykowany do rozproszonych systemów sterowania i automatyki wykonawczej, idealny w aplikacjach takich jak:
- zautomatyzowane linie produkcyjne, gdzie wymagana jest szybka wymiana danych między urządzeniami wejść/wyjść a systemem nadrzędnym,
- magazyny automatyczne i systemy transportowe,
- maszyny pakujące i sortujące,
- monitoring oraz nadzór stanu maszyn z wykorzystaniem funkcji diagnostycznych,
- aplikacje mobilne oraz obiekty narażone na czynniki zewnętrzne, wymagające wysokiej odporności mechanicznej i szczelności.
Najważniejsze zalety i funkcjonalności modułu sieciowego
- Bezpieczna i niezawodna praca: całkowicie zalana obudowa z ochroną IP67 zapewnia odporność na wodę, pył oraz wibracje.
- Wszechstronne możliwości podłączenia: obsługa EtherNet/IP oraz IO-Link Master (V1.1.2) umożliwia połączenie zarówno klasycznych czujników i elementów wykonawczych, jak i inteligentnych urządzeń IO-Link.
- Wydajność i szybka transmisja danych: wsparcie dla transmisji 10/100 Mbit/s pozwala na płynną wymianę informacji w warunkach przemysłowych.
- Diody diagnostyczne LED oraz rozbudowana funkcja diagnozy przez magistralę ułatwiają szybką identyfikację błędów, przerw kablowych oraz przeciążeń.
- Elastyczna adresacja oraz szybkie połączenia dzięki obsłudze BOOTP, DHCP oraz przełączników DIP.
- System DLR (Device Level Ring): zapewnia redundantne połączenie sieciowe, zwiększając bezpieczeństwo komunikacji.
- Obsługa wysokich obciążeń prądowych – do 9 A łącznego obciążenia na zasilanie modułu.
- Kompaktowe wymiary: łatwy montaż nawet w ograniczonych przestrzeniach (42 × 63 × 225 mm), z możliwością mocowania śrubowego.
Typowe zastosowania modułów MVK Ethernet/IP DIO12 IOL4
Moduł sprawdza się w aplikacjach, gdzie wymagane jest połączenie wielu sygnałów cyfrowych oraz komunikacja z czujnikami i elementami wykonawczymi IO-Link. Jest idealny dla inżynierii maszyn, transportu, intralogistyki oraz wszędzie tam, gdzie stawia się na niezawodność oraz szybki transfer danych.
Możliwości rozbudowy i integracji
Każdy port modułu umożliwia elastyczne podłączenie kabli sygnałowych (M12, 4/5-pin) oraz kabli zasilających (7/8", 4-pin). Zastosowanie standardowych złącz przemysłowych upraszcza montaż i serwisowanie całej instalacji.
Wbudowana funkcja automatycznego wykrywania prędkości transmisji oraz obsługa różnych klas portów IO-Link pozwalają na uniwersalne zastosowanie modułu w istniejącej lub nowo projektowanej infrastrukturze przemysłowej.
Podsumowanie funkcji i możliwości zastosowania
Moduł sieciowy MVK Ethernet/IP DIO12 IOL4 (kod 55544) to wysokowydajne rozwiązanie umożliwiające budowę nowoczesnych, rozproszonych systemów automatyki przemysłowej. Duża ilość portów IO-Link, diagnostyka na poziomie kanału i urządzenia, odporność na warunki zewnętrzne oraz kompatybilność z popularnymi standardami połączeń sprawiają, że moduł ten znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych.
