Dostępny
Wejścia/wyjścia cyfrowe
Ethernet 10/100 Mbit/s; M12, kodowanie D
IO-Link Master V1.1
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
Obudowa jest całkowicie zalana.
Konektory znajdują się w zakładce "Technika podłączania".
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 2 A |
| Obciążalność prądowa maks. | 10 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 2 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Prąd wyjściowy na port maks. | 4 A |
| Prąd sumaryczny wyjścia maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Interfejs www | tak |
Komunikacja przemysłowa | Ethernet/IP
| CIP Sync | tak |
| Composite Test Revision | CT16 |
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełącznik DIP |
| Wiele połączeń | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 8× Master |
| Port Class | A, B |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Komunikacja przemysłowa | Funkcje IIoT
| Liczba sesji / klientów OPC UA maks. | 5 |
| Integracja JSON | REST-API, MQTT |
| Transport OPC UA | UA TCP, UA Secure Conversation, UA Binary Encoding |
| Monitorowanie napięcia | tak |
| monitorowanie prądu | tak |
| Interwał publikowania OPC UA min. | 100 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

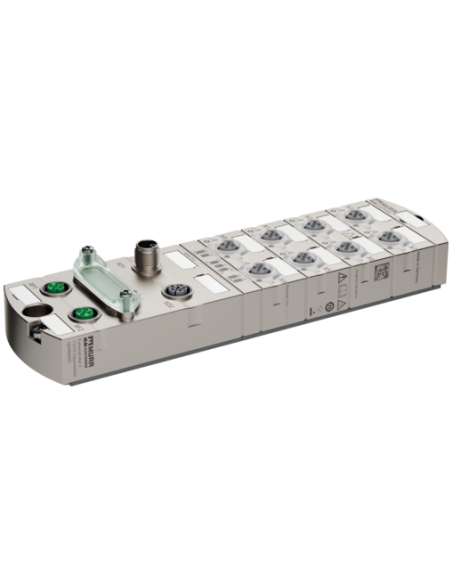

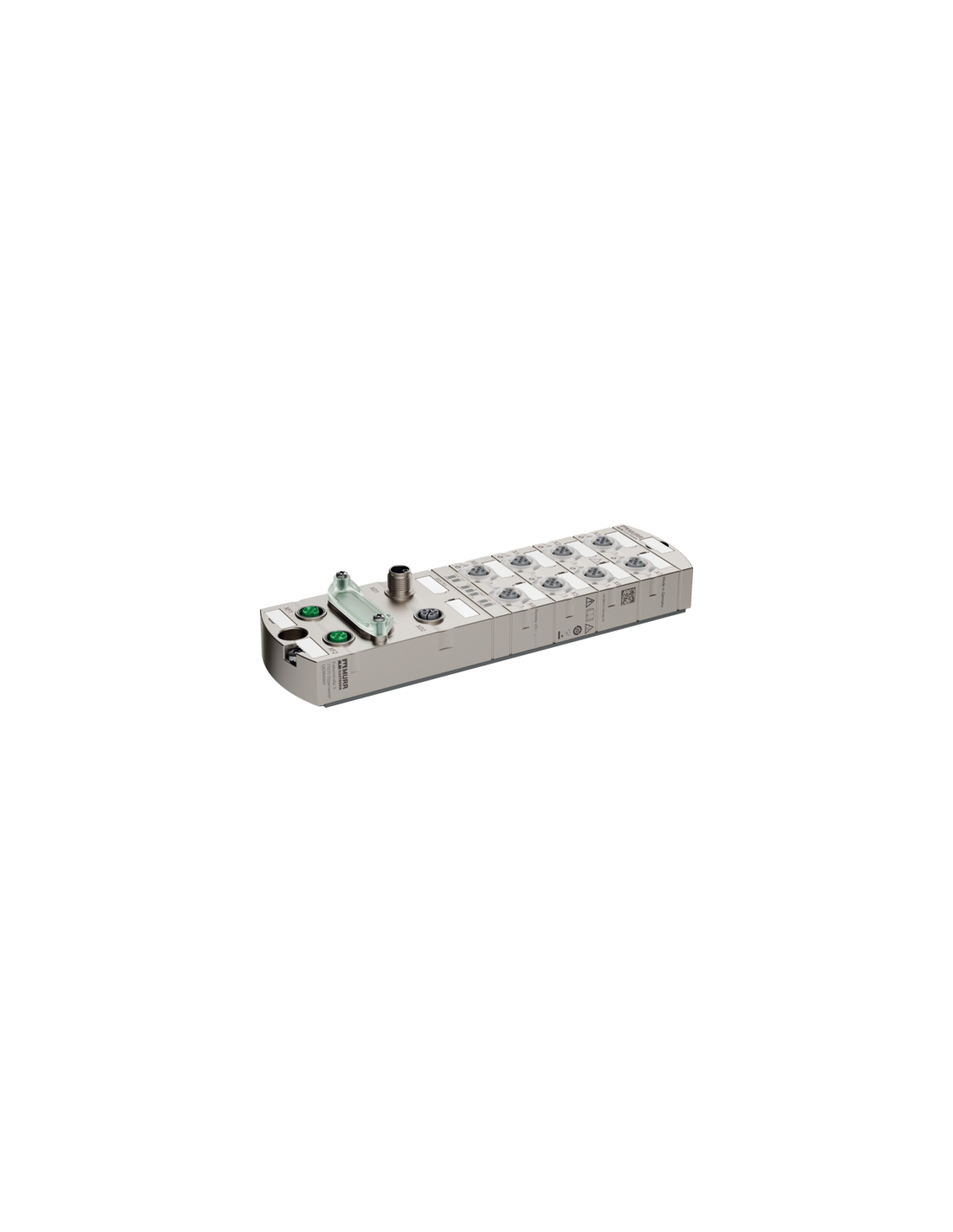

Moduł IO-Link MVK Pro ME DIO8 IOL8 M12L 5P 54611 – nowoczesny moduł komunikacyjny do procesów automatyki
MVK Pro ME DIO8 IOL8 M12L 5P 54611 to zaawansowany moduł I/O, przeznaczony do zastosowań przemysłowych w automatyce, gdzie kluczowa jest niezawodność, elastyczność integracji oraz wysoki stopień ochrony urządzenia. Urządzenie oferuje rozbudowane możliwości w zakresie komunikacji przemysłowej, obsługując protokoły takie jak Ethernet/IP oraz IO-Link Master (V1.1), co pozwala na pełną integrację z nowoczesnymi systemami sterowania i IIoT.
Najważniejsze zalety i możliwości MVK Pro ME DIO8 IOL8
- Moduł IO-Link Master z obsługą 8 portów IO-Link klasy A i B, umożliwiający pełne wykorzystanie inteligentnych czujników oraz urządzeń wykonawczych.
- Zaawansowana komunikacja przemysłowa dzięki interfejsom Ethernet 10/100 Mbit/s (M12, kodowanie D), wsparciu CIP Sync, DLR oraz adresowaniu BOOTP/DHCP.
- Wysoka odporność na warunki środowiskowe potwierdzona stopniem ochrony IP67 – moduł jest odporny na wszelkie warunki przemysłowe, wilgoć oraz zapylenie.
- Solidna, szczelna obudowa zalewana żywicą, gwarantująca trwałość i bezpieczeństwo pracy nawet w najbardziej wymagających aplikacjach.
- Elastyczność montażu – konstrukcja kompatybilna z innymi modułami serii MVK, umożliwiająca łatwe i szybkie rozszerzenie istniejących systemów.
Typowe zastosowania modułu MVK Pro ME DIO8 IOL8 M12L 5P 54611
Moduł doskonale sprawdzi się w utrzymaniu ruchu, sektorze automotive, maszynach pakujących, liniach montażowych oraz innych obszarach przemysłu, gdzie istotna jest szybka wymiana danych pomiędzy urządzeniami, diagnostyka i bezpieczeństwo pracy.
- Sterowanie i monitorowanie procesów produkcyjnych
- Integracja inteligentnych czujników IO-Link
- Rozbudowa systemów SCADA oraz MES
- Zastosowania w systemach bezpieczeństwa dzięki ochronie przed przeciążeniem i zwarciem
- Zdalne zarządzanie i monitorowanie danych procesowych (m.in. przez OPC UA, MQTT, REST-API)
Funkcje diagnostyczne i bezpieczeństwa – kontrola i ochrona
Urządzenie wyposażone jest w rozbudowane funkcje diagnostyczne, m.in.:
- Monitorowanie napięcia i prądu
- Diagnostyka przeciążeniowa oraz zwarciowa dla każdego kanału
- Wizualizacja stanów za pomocą diod LED na module i kanałach
- Ostrzeżenia o stanach awaryjnych (np. niedomiar napięcia, brak zasilania, przerwanie kabla)
- Monitorowanie temperatury pracy
Łatwa integracja i elastyczne przyłącza M12
MVK Pro ME DIO8 IOL8 M12L 5P 54611 oferuje różnorodne gniazda przyłączeniowe M12:
- Złącza 5-pinowe (A, L) oraz 4-pinowe (D) – umożliwiające podłączenie szerokiej gamy akcesoriów i przewodów
- Sygnalizacja kolorystyczna – ułatwia rozróżnienie funkcji poszczególnych portów i zapewnia przejrzystość instalacji
- Dopasowane przewody sygnałowe, zasilające oraz czujnikowe, co pozwala na szybkie uruchomienie modułu
Wytrzymałość i możliwość pracy w trudnych warunkach
Specjalistyczna obudowa, kompaktowe wymiary (225 mm x 63 mm x 42 mm) oraz temperatura pracy od -40°C do 70°C czynią MVK Pro ME DIO8 IOL8 M12L 5P 54611 idealnym rozwiązaniem do zastosowań przemysłowych, gdzie niezawodność i bezpieczeństwo działania są priorytetem.
