Wejścia/wyjścia cyfrowe
DI8 DO8 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, max. 9 A z zabezpieczeniem przed odwrotną polaryzacją
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO (UA) |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

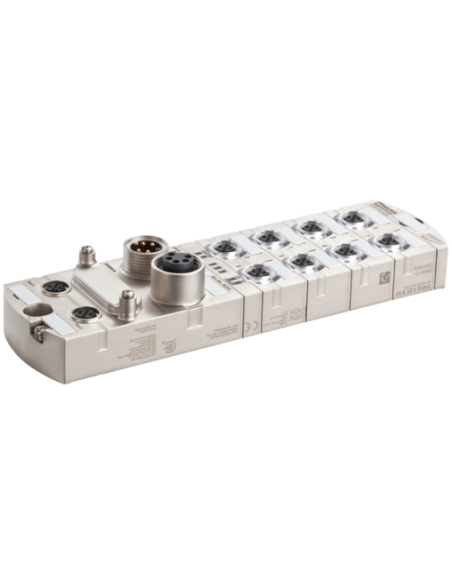

Moduł sieciowy MVK Metal MPNIO DI8 DO8 ProfiNet – profesjonalne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MVK Metal MPNIO DI8 DO8 ProfiNet (kod produktu: 54531) to zaawansowany komponent automatyki, stworzony do pracy w najbardziej wymagających warunkach przemysłowych. Sprawdza się wszędzie tam, gdzie liczy się niezawodność komunikacji, szybka integracja oraz maksymalna ochrona urządzeń i przesyłanych sygnałów.
Profesjonalna komunikacja w standardzie PROFINET
Urządzenie obsługuje komunikację przemysłową PROFINET w wersji V2.3, oferując wsparcie dla funkcji Fast-Start-Up (FSU), stopień ochrony Ingress IP67 oraz zaawansowane możliwości diagnostyczne. Oferuje 8 wejść cyfrowych (DI8) i 8 wyjść cyfrowych (DO8), co umożliwia szerokie zastosowanie w automatyzacji maszyn, linii produkcyjnych oraz systemów rozproszonych I/O.
Najważniejsze cechy i zalety
- Odporność na przeciążenia i zwarcia – zapewnia bezpieczeństwo pracy w ekstremalnych warunkach.
- Szybka i niezawodna transmisja danych przez Ethernet 10/100 Mbit/s, złącza M12 (kodowanie D).
- Stopień ochrony IP67 – pełna odporność na pył i wodę pozwala na montaż w strefach o wysokim zapyleniu i wilgotności.
- Separacja galwaniczna – chroni podłączone urządzenia oraz zapewnia stabilność pracy systemów automatyki.
- Kompatybilność z 3-przewodowymi czujnikami PNP oraz mechanicznymi przełącznikami.
- Maksymalny prąd obciążenia na pin wyjściowy – aż do 2 A, co umożliwia zasilanie szerokiej gamy urządzeń wykonawczych.
- Szeroki zakres temperatur pracy: od -25°C do +55°C, co zwiększa uniwersalność zastosowań.
- Kompaktowe wymiary (225 mm x 63 mm x 42 mm) oraz możliwość montażu dwuotworowego pozwalają na łatwą integrację z szafami i instalacjami przemysłowymi.
Zastosowania i typowe obszary wykorzystania
MVK Metal MPNIO DI8 DO8 ProfiNet znajduje zastosowanie w:
- Automatyzacji linii produkcyjnych
- Systemach transportu i logistyki
- Maszynach przemysłowych wymagających wielopunktowej obsługi sygnałów cyfrowych
- Infrastrukturze przemysłowej, gdzie konieczna jest szybka i niezawodna transmisja sygnałów oraz integracja z systemami nadrzędnymi
- Strefach zagrożonych pyłem lub wilgocią, dzięki podwyższonej odporności i solidnej, zalanej obudowie metalowej
Wysoka niezawodność i bezpieczeństwo eksploatacji
Model 54531 wyposażono w zaawansowaną diagnostykę – wyświetlacz LED wskazuje stany połączenia Ethernet oraz transferu danych, a odpowiednie komunikaty pozwalają na szybką identyfikację przerw kablowych, przeciążeń oraz wykrycie niedoborów napięcia. Obudowa całkowicie zalana zapewnia trwałość oraz odporność na uszkodzenia mechaniczne i wilgoć.
Możliwości rozbudowy i integracji
Moduł pozwala na podłączenie szerokiej gamy przewodów sygnałowych, zasilających oraz urządzeń końcowych dzięki uniwersalnym złączom M12 i 7/8". Optymalnie sprawdza się w budowie rozproszonych systemów I/O, gdzie liczy się elastyczność i skalowalność instalacji.
Podsumowanie – MVK Metal MPNIO DI8 DO8 ProfiNet
MVK Metal MPNIO DI8 DO8 ProfiNet 54531 to trwały, odporny i wydajny moduł komunikacyjny do przemysłu, który spełnia potrzeby zarówno nowych, jak i modernizowanych instalacji automatyki. Zaawansowane funkcje diagnostyczne, szerokie możliwości integracji oraz odporność na skrajne warunki sprawiają, że urządzenie to znajduje szerokie zastosowanie we współczesnych aplikacjach przemysłowych.
