bezpieczne wejścia i wyjścia do kat 4/PLe (EN ISO 13849-1), do SIL 3 (IEC 61508), do SILCL 3 (IEC 62061)
FDI8/4 DO4 (IRT)
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 98 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| PFHd (IEC 61508) | 16,53 E-10/h |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
| SIL CL (IEC 62061) | 3 |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Prąd roboczy na pin maks. | Przy stosowaniu pinu 1 i pinu 5, Przy stosowaniu pinu 1 lub pinu 5, 0.2 A, 0.7 A |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Napięcie robocze wejścia F | 24 V |
| Type Safety input | dla czujników elektronicznych lub wyłączników mechanicznych |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin (safety) maks. | 2 A |
| Prąd sumaryczny wyjścia maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wykrywanie przerwania przewodu | tak |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Układ wykrywania zwarć poprzecznych | Czujnik/Aktuator |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 44 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Port1, Port2 |
| Typ przyłącza 4 | Power In, Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | Mx |
| PIN 4 | Px |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US 1) Test Pulse P 4 |
| PIN 2 | FDI |
| PIN 3 | 0 V (US 1) |
| PIN 4 | FDI |
| PIN 5 | 24 V DC (US 1) Test Pulse P 2 |
Typ przyłącza 3
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 4
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |

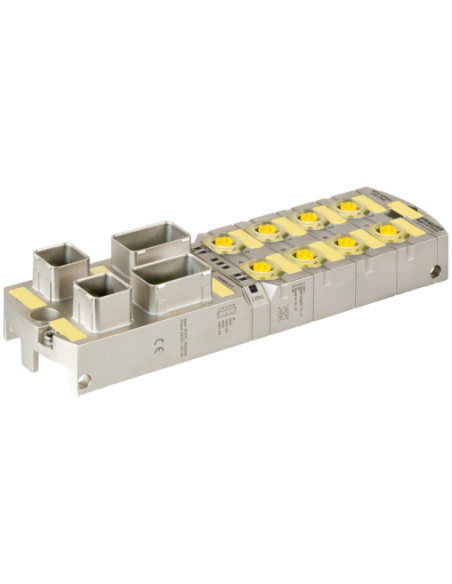

Moduł sieciowy MVK-MPNIO F DI8/4 F DO4 ProfiNet/PROFIsafe 55563 – Profesjonalny moduł bezpieczeństwa do aplikacji przemysłowych
Moduł sieciowy MVK-MPNIO F DI8/4 F DO4 ProfiNet/PROFIsafe 55563 to zaawansowane rozwiązanie przeznaczone do przemysłowych systemów automatyki, w których priorytetem jest bezpieczeństwo funkcjonalne oraz wysoka niezawodność przesyłu informacji. Urządzenie oferuje bezpieczne wejścia i wyjścia, spełniając wymagania norm kat. 4/PLe (EN ISO 13849-1) oraz SIL 3 (IEC 61508, IEC 62061), zapewniając jednocześnie szybkie i niezawodne przesyłanie danych przez PROFINET z obsługą PROFIsafe.
Zalety i możliwości wykorzystania modułu MVK-MPNIO F DI8/4 F DO4 ProfiNet/PROFIsafe 55563
Wysoki poziom bezpieczeństwa umożliwia zastosowanie urządzenia w aplikacjach wymagających zaawansowanych rozwiązań ochronnych dla ludzi i maszyn. Moduł maksymalizuje bezpieczeństwo dzięki zgodności z kategorią 4/PLe oraz poziomem bezpieczeństwa SIL3, co pozwala na pracę nawet w najbardziej wymagających środowiskach przemysłowych.
- Pełna zgodność z PROFINET/PROFIsafe – umożliwia bezpieczną oraz szybką integrację w nowoczesnych systemach automatyki przemysłowej.
- Obsługa protokołów czasu rzeczywistego (IRT) – pozwala na precyzyjną synchronizację procesów.
- Szerokie możliwości diagnostyczne – komunikaty o stanie modułu dostępne zarówno przez magistralę, jak i poprzez diody LED na froncie urządzenia.
- Wykrywanie zwarć, przerwania przewodu oraz przeciążeń – zwiększa poziom bezpieczeństwa całej instalacji.
- Wysoka odporność mechaniczna – solidna, metalowa obudowa oraz stopień ochrony IP67 zapewniają pracę w trudnych warunkach przemysłowych (pył, wilgoć).
- Kompaktowe wymiary – ułatwiają montaż nawet w ograniczonych przestrzeniach szaf sterowniczych.
- Łatwa instalacja – dzięki szybkozłączom Push Pull oraz gniazdom M12.
Typowe zastosowania modułu sieciowego bezpieczeństwa MVK-MPNIO F DI8/4 F DO4 ProfiNet/PROFIsafe 55563
Moduł znajduje szerokie zastosowanie w:
- Automatyzowanych liniach produkcyjnych wymagających wysokiej klasy zabezpieczeń funkcjonalnych
- Robotyce przemysłowej oraz zautomatyzowanych stanowiskach montażowych
- Przemysłowych aplikacjach transportowych, sortujących i magazynowych
- Systemach pakowania oraz logistyki z dostępem do zaawansowanej diagnostyki
- Miejscach, gdzie niezbędna jest szybka, niezawodna komunikacja za pośrednictwem Ethernet (10/100 Mbit/s) oraz wymagane jest hermetyczne wykonanie
Kluczowe cechy modułu bezpieczeństwa z komunikacją Profinet
- Bezpieczne wejścia/wyjścia: do 8 wejść oraz 4 wyjścia zgodne z wymaganiami bezpieczeństwa
- Obsługa funkcji Shared Device/Input – efektywniejsze wykorzystanie zasobów w sieci
- Wysoka trwałość i żywotność urządzenia – deklarowana na 20 lat eksploatacji
- Możliwość pracy w szerokim zakresie temperatur: od -20°C do +55°C (praca), od -40°C do +70°C (przechowywanie)

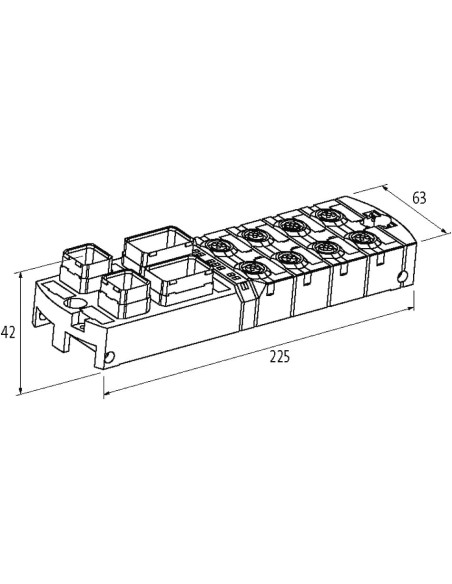

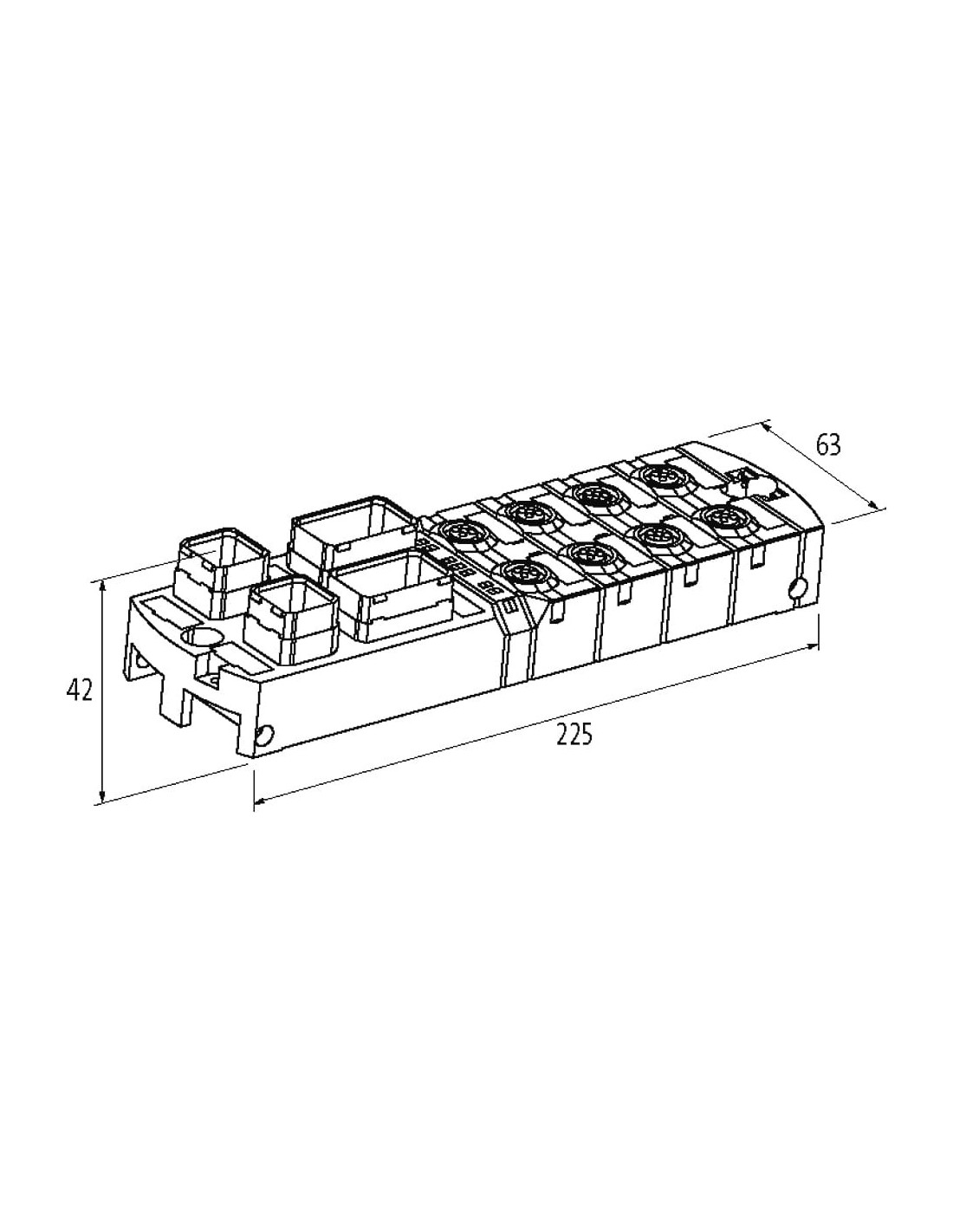

- Kompaktowe wymiary: 225 mm (długość) x 63 mm (szerokość) x 42 mm (wysokość)
- Wysoki prąd sumaryczny: możliwość przesyłu do 12 A na zasilaniu
Stosując moduł MVK-MPNIO F DI8/4 F DO4 (55563), można znacząco poprawić realizację wymagań dotyczących funkcjonalnego bezpieczeństwa maszyn, jednocześnie zapewniając elastyczność instalacji oraz łatwe utrzymanie ruchu dzięki zaawansowanym rozwiązaniom diagnostycznym i szerokim możliwościom komunikacyjnym.
