Wejścia/wyjścia cyfrowe
DIO8 DIO8
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 225 mm |
| Szerokość | 63 mm |
| Głębokość | 42 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Moduł sieciowy MVK metalowy I/O Profibus – profesjonalna komunikacja w automatyce przemysłowej

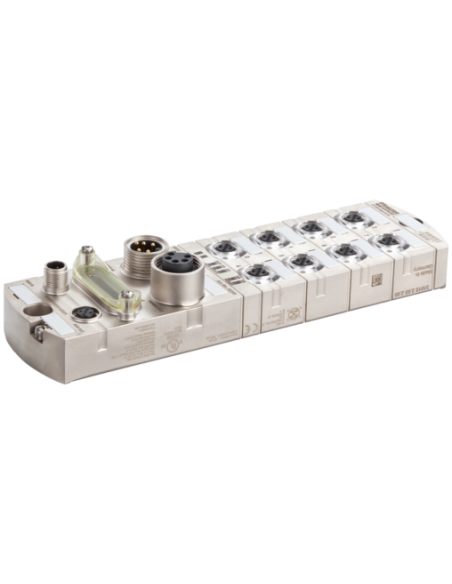

Moduł sieciowy MVK metalowy I/O Profibus, DIO8 + 8xDiag/DIO o kodzie produktu 55309 to zaawansowane urządzenie zaprojektowane z myślą o integracji w nowoczesnych aplikacjach przemysłowych. Umożliwia efektywne zarządzanie sygnałami wejść i wyjść cyfrowych (DIO) oraz oferuje rozszerzone możliwości diagnostyczne, kluczowe w zarządzaniu automatyką maszyn i linii produkcyjnych.
Wytrzymała metalowa obudowa oraz wysoki stopień ochrony IP67
Dzięki metalowej, całkowicie zalanej obudowie oraz wysokiemu stopniowi ochrony IP67, moduł zapewnia niezawodną pracę nawet w wymagającym środowisku przemysłowym, w tym w obecności pyłu, wody, wibracji i innych czynników mechanicznych. Taka konstrukcja zwiększa odporność na uszkodzenia oraz minimalizuje przestoje techniczne.
Zaawansowane funkcje diagnostyczne i bezpieczeństwo
Diagnostyka kanałów realizowana jest zarówno poprzez magistralę Profibus, jak i bezpośrednio za pomocą wskaźników LED. System zarządza i sygnalizuje przeciążenia, zwarcia oraz przerwy kablowe, co umożliwia szybkie reagowanie na nieprawidłowości i zapewnia bezpieczeństwo instalacji.
- Diagnostyka niedonapięcia oraz braku napięcia
- Wizualizacja ostrzeżeń dla aktuatorów – osobno dla każdego kanału
- Diagnozowanie przeciążeń oraz zwarć
- Sygnalizacja statusu połączenia i przesyłu danych
Łatwa integracja i szeroka kompatybilność
Kompatybilność z przemysłową magistralą Profibus sprawia, że urządzenie można bezproblemowo integrować z wieloma systemami automatyki. Standardowe złącza M12 i 7/8", różne rodzaje kodowania oraz pięciopinowe gniazda zapewniają szerokie możliwości zastosowań oraz łatwość w podłączaniu czujników, siłowników i kabli systemowych.
- Szybkość transmisji do 12 Mbit/s
- Adresowanie przy użyciu przełączników obrotowych (1-99)
- Wsparcie dla sensorów 3-przewodowych oraz mechanicznych przełączników PNP
Zastosowanie modułu MVK metalowego I/O Profibus DIO8 + 8xDiag/DIO 55309
Moduł idealnie sprawdzi się w środowiskach, gdzie wymagana jest niezawodna komunikacja i elastyczne zarządzanie sygnałami cyfrowymi. Powszechnie stosowany jest w:
- Automatyce przemysłowej i liniowej
- Systemach transportu i logistyki
- Przemyśle spożywczym, chemicznym i motoryzacyjnym
- Aplikacjach maszyn produkcyjnych i pakujących
- Monitoringu i sterowaniu procesami technologicznymi
Jego solidna konstrukcja oraz pełne wsparcie diagnostyczne podnoszą poziom bezpieczeństwa, minimalizują ryzyko przestojów i pozwalają na szybkie wykrywanie oraz eliminowanie potencjalnych problemów eksploatacyjnych.
Podsumowanie kluczowych zalet MVK metalowego I/O Profibus 55309
- Odporny na przeciążenia i zwarcia
- Intuicyjna diagnostyka wizualna LED
- Pełna zgodność z wymaganiami przemysłowymi (IP67, metalowa obudowa)
- Elastyczne możliwości montażu i okablowania
- Szybka integracja z systemami Profibus
Dzięki połączeniu wytrzymałości, zaawansowanej diagnostyki oraz uniwersalnych złącz, MVK metalowy I/O Profibus to optymalny wybór przy rozbudowie lub projektowaniu infrastruktury przemysłowej wymagającej wysokiej niezawodności i nowoczesnych rozwiązań komunikacyjnych.
