Dostępny
Wejścia/wyjścia cyfrowe
DIO14 DIO2 IOL2
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 4-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
DLR (Device Level Ring)
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| CIP Sync | tak |
| Composite Test Revision | CT14 |
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełącznik DIP |
| Wiele połączeń | tak |
| Obsługuje szybkie połączenie (QC) maks. | 360 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na IO-Link Master |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X5 |
| Typ przyłącza 2 | X6, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

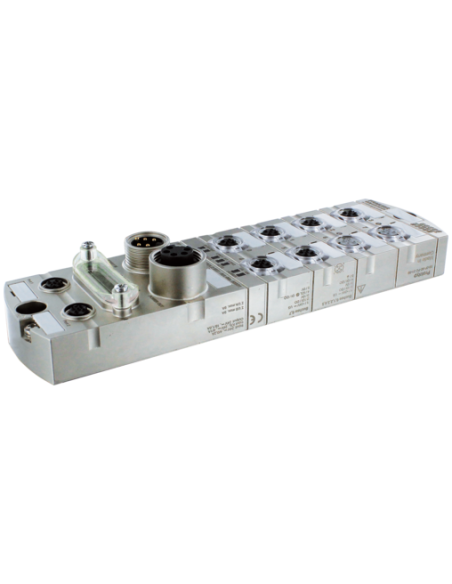

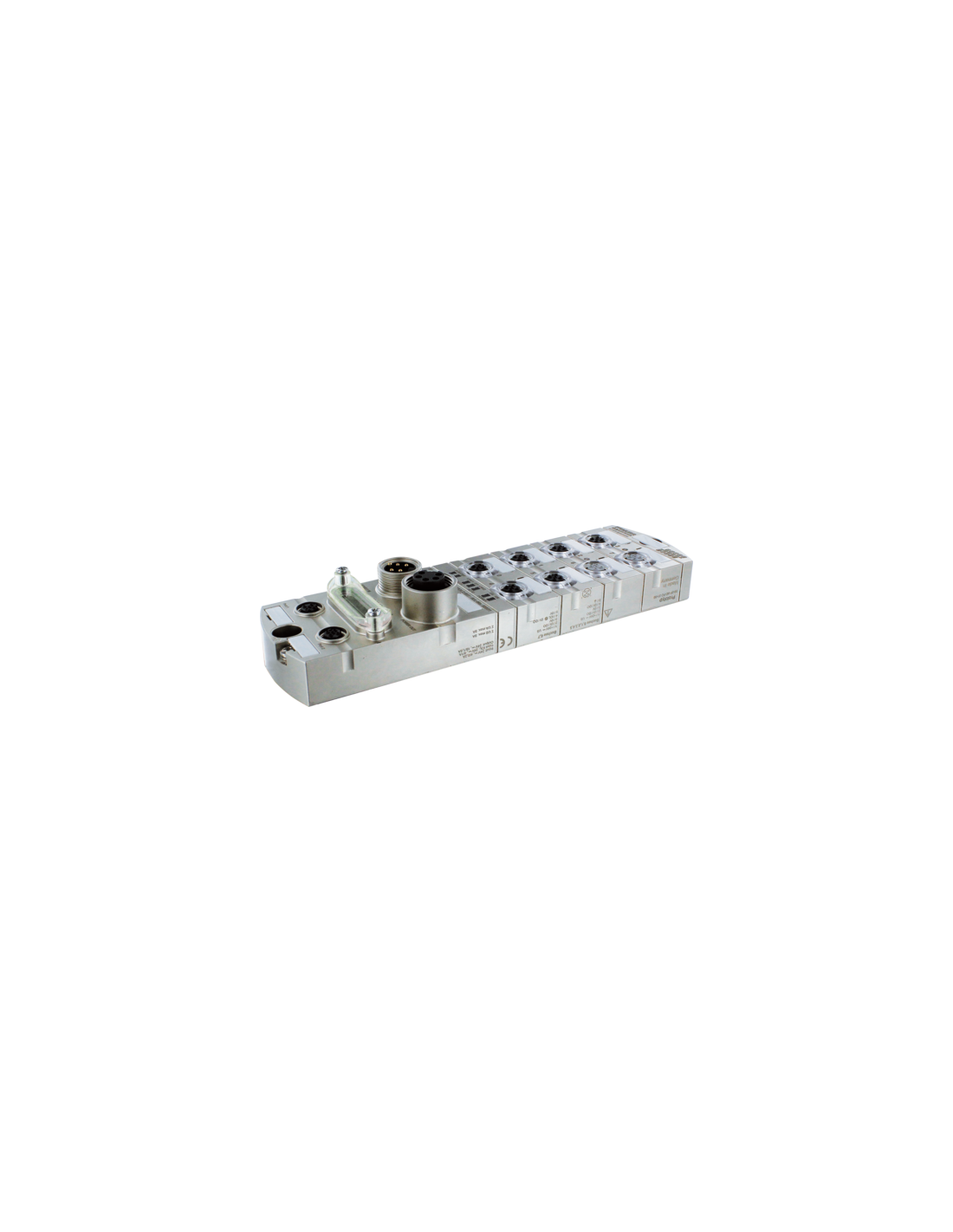

Moduł sieciowy MVK Ethernet/IP DIO14 IOL2 7/8" 4-polowy 55543 – niezawodne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MVK Ethernet/IP DIO14 IOL2 7/8" 4-polowy (kod produktu: 55543) to zaawansowane urządzenie dedykowane nowoczesnym instalacjom automatyki przemysłowej. Sprawdza się wszędzie tam, gdzie wymagane są solidne rozwiązania w zakresie komunikacji, diagnostyki oraz elastycznego podłączania czujników i urządzeń wykonawczych.
Zastosowanie modułu MVK Ethernet/IP DIO14 IOL2 w przemyśle
Moduł sieciowy MVK Ethernet/IP znajduje zastosowanie w rozbudowanych systemach sterowania maszynami, liniach produkcyjnych oraz aplikacjach, gdzie niezbędna jest szybka i stabilna wymiana danych. Idealnie nadaje się do zautomatyzowanych stanowisk, rozdzielni sterowniczych oraz maszyn pakujących, montażowych i urządzeń wymagających obsługi licznych wejść i wyjść cyfrowych, a także integracji z technologią IO-Link.
Najważniejsze zalety modułu Ethernet/IP DIO14 IOL2
- Wytrzymała, całkowicie zalana obudowa – zapewnia stopień ochrony IP67, dzięki czemu moduł nadaje się do pracy w trudnych warunkach przemysłowych, np. w środowisku wilgotnym lub zapylonym.
- Szeroka kompatybilność komunikacyjna: obsługuje protokół EtherNet/IP, w tym funkcjonalności takie jak DLR (Device Level Ring), BOOTP, DHCP, szybkie połączenia QC oraz wiele jednoczesnych połączeń sieciowych.
- Wsparcie dla IO-Link Master V1.1.2 – możliwość podłączenia nowoczesnych czujników i elementów wykonawczych IO-Link, co zapewnia elastyczność przy integracji z urządzeniami o różnym przeznaczeniu.
- Zaawansowana diagnostyka i sygnalizacja – wielopoziomowa kontrola stanu pracy oraz szybka reakcja na przeciążenia, zwarcia, niedobory napięcia czy uszkodzenia kabla dzięki wbudowanym diodom LED oraz diagnostyce przez magistralę.
- Wielokanałowość: 14 wejść/wyjść cyfrowych oraz 2 kanały IO-Link zapewniają wysoką funkcjonalność i efektywność nawet w skomplikowanych aplikacjach.
- Niezawodne połączenia przemysłowe: nowoczesne złącza M12 oraz 7/8" o wysokiej wytrzymałości mechanicznej (maks. 9 A na zasilaniu), przystosowane do pracy z przewodami sygnałowymi, zasilającymi i komponentami wykonawczymi.
- Kompaktowe wymiary: 225 × 63 × 42 mm – moduł łatwo zamontować nawet w ograniczonej przestrzeni za pomocą dwupunktowego mocowania śrubowego.
Możliwości i typowe zastosowania modułu MVK Ethernet/IP
Moduł Ethernet/IP DIO14 IOL2 sprawdzi się wszędzie tam, gdzie liczy się szybkość komunikacji, bezpieczeństwo aplikacji i łatwość w rozbudowie infrastruktury. Można go wykorzystać m.in. do:
- Obsługi rozgałęzionych układów wejść/wyjść w liniach technologicznych,
- Integracji nowoczesnych czujników i elementów wykonawczych z protokołem IO-Link,
- Szybkiej diagnostyki przy użyciu zdalnych i lokalnych wskaźników LED,
- Budowy odpornych na zakłócenia systemów sterowania wymagających ochrony IP67,
- Automatyzacji procesów w zakładach produkcyjnych, w przemyśle spożywczym, motoryzacyjnym oraz farmaceutycznym.
Dlaczego warto wybrać moduł MVK Ethernet/IP DIO14 IOL2?
MVK Ethernet/IP DIO14 IOL2 7/8" 4-polowy 55543 to zaawansowany moduł sieciowy, który zapewnia stabilność, bezpieczeństwo oraz wszechstronność zastosowania w profesjonalnych instalacjach automatyki przemysłowej. Dzięki wysokiej klasie ochrony IP67, rozbudowanym funkcjom diagnostycznym oraz kompatybilności z szeroką gamą czujników i urządzeń wykonawczych, stanowi niezawodne ogniwo każdej nowoczesnej linii produkcyjnej.
