Wyjścia cyfrowe
DO8 DO8
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In |
| Connection type 6 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Connection type 6
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

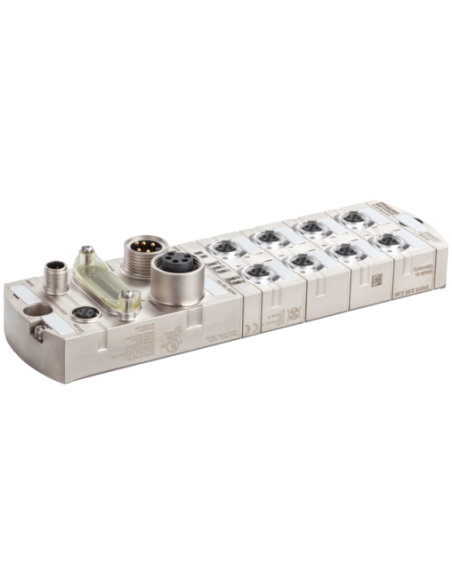

Moduł sieciowy MVK-MP DO16 Profibus 55290 – Wytrzymałe rozwiązanie do automatyki przemysłowej
Moduł sieciowy MVK-MP DO16, Profibus 55290 to zaawansowane urządzenie przeznaczone do integracji cyfrowych wyjść w nowoczesnych systemach automatyki. Dzięki w pełni zalanej obudowie oraz wysokiej szczelności urządzenie idealnie nadaje się do pracy w trudnych warunkach przemysłowych, gdzie liczy się niezawodność i odporność na czynniki zewnętrzne.
Najważniejsze zalety modułu rozproszonego IO MVK-MP DO16 Profibus
- Stopień ochrony IP67 – zabezpieczenie przed pyłem, cieczami i innymi zanieczyszczeniami, idealne do zastosowań w wymagających środowiskach produkcyjnych.
- Niezawodna komunikacja Profibus – obsługa prędkości do 12 Mbit/s, stabilny transfer danych oraz elastyczna adresacja od 1 do 99 za pomocą przełączników obrotowych.
- Szybka i efektywna diagnostyka – możliwość identyfikacji błędów i usterek za pomocą sygnalizacji LED oraz komunikatów przesyłanych przez magistralę, w tym wykrywanie przeciążeń, zwarć oraz przerwanych przewodów.
- Stabilne zasilanie – dwa niezależne kanały zasilania (UA oraz US) pozwalają na optymalne rozdzielenie obciążeń, co zwiększa bezpieczeństwo eksploatacji.
- Kompaktowe wymiary i łatwy montaż – długość 225 mm, szerokość 63 mm i wysokość 42 mm wraz z dwupunktowym mocowaniem śrubowym umożliwiają łatwą integrację w szafach sterowniczych oraz bezpośrednio na maszynach.
Zastosowania modułu MVK-MP DO16, Profibus 55290
Moduł MVK-MP DO16 znajduje szerokie zastosowanie w automatyzacji procesów przemysłowych, m.in. w:
- liniach produkcyjnych w przemyśle motoryzacyjnym, spożywczym, chemicznym i farmaceutycznym,
- systemach transportu wewnętrznego i logistycznego,
- maszynach kompleksowych, wymagających zaawansowanego sterowania rozproszonymi wyjściami cyfrowymi,
- instalacjach, gdzie niezbędna jest maksymalna niezawodność oraz odporność na przeciążenia i zwarcia,
- przemysłowych aplikacjach outdoorowych oraz zakładach o podwyższonych wymaganiach środowiskowych.
Możliwości konfiguracji i elastyczność podłączeń
Moduł MVK-MP DO16 obsługuje złącza M12 i 7/8" (5-pinowe), co pozwala na wygodne podłączanie zarówno przewodów sygnałowych, jak i zasilających. Konektory dostępne są w różnych wariantach kodowania, co umożliwia szeroki wybór przewodów oraz zapewnia kompatybilność z większością rozwiązań automatyki przemysłowej.
Podsumowanie – niezawodny wybór do wymagających aplikacji
Moduł sieciowy MVK-MP DO16 Profibus 55290 to rozwiązanie stworzone z myślą o wysokiej wydajności, bezpieczeństwie oraz wszechstronności zastosowania. Sprawdza się wszędzie tam, gdzie liczy się jakość wykonania, wytrzymałość oraz łatwość integracji z istniejącymi systemami automatyki.
