Wejścia/wyjścia cyfrowe
DI8 DO8
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

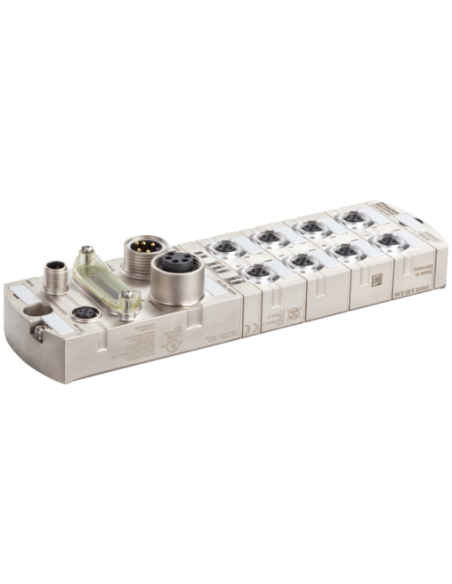

Moduł sieciowy MVK I/O DO8+8xDI/Diag, Profibus 55274 – profesjonalne rozwiązanie dla automatyki przemysłowej
Moduł MVK I/O DO8+8xDI/Diag, Profibus 55274 to zaawansowane, przemysłowe urządzenie zaprojektowane do niezawodnej pracy w wymagających warunkach automatyki. Moduł umożliwia efektywną integrację cyfrowych wejść i wyjść oraz diagnostykę, zapewniając bezpieczeństwo, wysoką wydajność oraz oszczędność czasu podczas instalacji i eksploatacji.
Najważniejsze cechy modułu MVK I/O DO8+8xDI/Diag – Profibus
- Obsługa protokołu Profibus – szybka i stabilna komunikacja do 12 Mbit/s.
- Wytrzymała, całkowicie zalana obudowa – pyłoszczelność i wodoodporność zgodna z normą IP67, doskonale sprawdza się w trudnych warunkach przemysłowych.
- 8 wejść cyfrowych (DI) oraz 8 wyjść cyfrowych (DO z diagnozą) – uniwersalność zastosowania dla wielu typów sygnałów i urządzeń wykonawczych.
- Zaawansowana diagnostyka – dostępna przez magistralę oraz diody LED, zapewniająca szybką informację o stanie urządzenia, przeciążeniach, zwarciach i przerwach w połączeniach.
- Praca w szerokim zakresie temperatur – odporność na niskie i wysokie temperatury umożliwia montaż zarówno w halach produkcyjnych, jak i na zewnątrz.
- Kompaktowe wymiary – ułatwiają montaż także w miejscach o ograniczonej przestrzeni.
Możliwości wykorzystania i zastosowania modułu MVK I/O DO8+8xDI/Diag
Moduł MVK I/O DO8+8xDI/Diag to doskonały wybór dla automatyzacji procesów produkcyjnych, gdzie niezawodność komunikacji oraz szybka diagnostyka są kluczowe dla optymalizacji pracy maszyn i linii produkcyjnych. Sprawdza się w środowiskach przemysłowych takich jak:
- Przemysł motoryzacyjny
- Linie montażowe
- Sektory pakowania i logistyki
- Branża spożywcza i chemiczna
- Automatyka maszyn, robotyka i systemy transportowe
Dzięki wysokiej odporności mechanicznej i pełnej ochronie przed czynnikami środowiskowymi, moduł może być stosowany bezpośrednio w strefach produkcyjnych, bez potrzeby montażu w dodatkowych szafach sterowniczych.
Zalety modułu sieciowego MVK I/O DO8+8xDI/Diag, Profibus
- Minimalizacja przestojów dzięki szybkiemu wykrywaniu i sygnalizacji usterek oraz przejrzystej diagnostyce kanałów i zasilania.
- Łatwa instalacja – zastosowanie standardowych złączy M12 i 7/8” umożliwia szybki i pewny montaż oraz integrację z istniejącymi systemami.
- Efektywna rozbudowa infrastruktury – możliwość adresowania oraz komunikacji z wieloma urządzeniami w sieci Profibus.
- Bezpieczeństwo pracy urządzeń – ochrona przed zwarciem, przeciążeniem i niewłaściwym napięciem zasilania.
Dlaczego warto wybrać ten moduł?
Moduł MVK I/O DO8+8xDI/Diag, Profibus 55274 to pewność działania oraz wysoka jakość komunikacji przemysłowej. Wbudowane możliwości diagnostyczne oraz kompleksowa ochrona elektryczna umożliwiają optymalizację nadzoru nad procesami produkcyjnymi, a także szybkie zarządzanie awariami. To rozwiązanie doskonale sprawdzi się zarówno w modernizowanych, jak i w nowych instalacjach automatyki przemysłowej.
