Wejścia/wyjścia cyfrowe
DIO16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 4-piny, kodowanie L
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

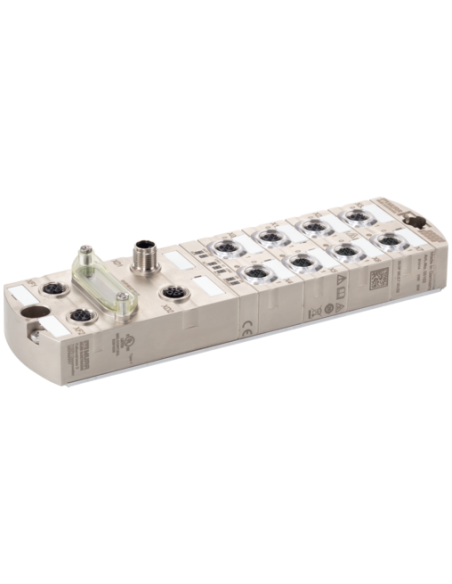

Moduł sieciowy MVK 55160 – nowoczesny rozdzielacz I/O dla środowisk przemysłowych
Moduł sieciowy MVK 55160 (kod produktu: 55160) to zaawansowany rozdzielacz sygnałów wejścia/wyjścia cyfrowych, dedykowany do pracy w przemysłowych sieciach PROFINET, z obsługą komunikacji IRT (Isochronous Real Time). Ten solidnie wykonany moduł zapewnia nie tylko wysoką wydajność komunikacji, ale także niezawodność oraz długotrwałe funkcjonowanie nawet w najtrudniejszych warunkach przemysłowych.
Najważniejsze zalety modułu sieciowego MVK 55160
- Zgodność z PROFINET, wsparcie protokołu IRT – gwarancja szybkiej i deterministycznej transmisji danych, idealna do zastosowań w zautomatyzowanych liniach produkcyjnych oraz instalacjach wymagających precyzyjnego sterowania.
- Komunikacja Ethernet 10/100 Mbit/s – szybka integracja z sieciami przemysłowymi poprzez złącza M12 (kodowanie D).
- Obudowa o stopniu ochrony IP67 – całkowicie zalana konstrukcja chroni elektronikę przed kurzem, wodą i zanieczyszczeniami, umożliwiając pracę bezpośrednio na hali produkcyjnej.
- Duża liczba portów i elastyczne przyłącza – 16 cyfrowych wejść/wyjść (DIO), złącza M12 w różnych wariantach oraz możliwość wyboru przewodów dla zasilania i transmisji danych.
- Odporność na zwarcia i przeciążenia – wysoki poziom bezpieczeństwa dzięki zabezpieczeniom elektronicznym.
- Rozbudowane funkcje diagnostyczne – lokalne oraz zdalne poprzez magistralę, a także sygnalizację LED, co umożliwia szybkie identyfikowanie usterek i ostrzeżeń.
Zastosowania modułu MVK 55160 w automatyce przemysłowej
Moduł MVK 55160 znajduje zastosowanie w rozbudowanych systemach automatyki przemysłowej, zwłaszcza tam, gdzie szereg czujników i urządzeń wykonawczych wymaga niezawodnej integracji z nadrzędnymi systemami sterowania. Dzięki kompaktowym wymiarom (225 x 63 x 37 mm) i wytrzymałej budowie, idealnie nadaje się do instalacji bezpośrednio na maszynie, na liniach produkcyjnych, sorterach, zrobotyzowanych stanowiskach czy w układach transportu wewnętrznego.
- Automatyzacja produkcji – szybka wymiana informacji pomiędzy sterownikiem a urządzeniami wykonawczymi.
- Systemy transportowe – integracja z czujnikami pozycji, kontrola pracy siłowników i silników.
- Robotyka – przesył sygnałów z czujników bezpieczeństwa i enkoderów.
- Maszyny pakujące i montażowe – bezpieczna komunikacja z elementami wykonawczymi, np. siłownikami, zaworami czy czujnikami stanu.
Nowoczesna konstrukcja i prosta instalacja
Dzięki zastosowaniu złączy M12 z różnym kodowaniem (A, D, L), moduł MVK 55160 umożliwia wygodne i niezawodne połączenie z szeroką gamą przewodów sygnałowych, zasilających oraz komunikacyjnych. Wysoka odporność mechaniczna i łatwy montaż (dwa otwory mocujące śrubowe) pozwalają na szybką integrację bezpośrednio na obiekcie roboczym.
Bezpieczeństwo i niezawodność w codziennej pracy
Elektroniczne zabezpieczenia przed przeciążeniem i zwarciem, szybki czas uruchamiania (Fast-Start-Up), pełna diagnostyka online i lokalna, a także możliwość pracy w szerokim zakresie temperatur (-25°C do 60°C) czynią z MVK 55160 wszechstronne i niezawodne rozwiązanie do niemal każdego zastosowania w branży przemysłowej.
Dlaczego warto wybrać moduł sieciowy MVK 55160?
- Pełna zgodność ze światowymi standardami automatyki i przemysłu 4.0.
- Zaawansowane funkcje diagnostyczne minimalizujące ryzyko nieoczekiwanych przestojów.
- Łatwa rozbudowa instalacji dzięki dużej liczbie konfigurowalnych wejść i wyjść.
- Kompaktowe rozmiary i wysoka odporność na czynniki zewnętrzne.
Moduł MVK 55160 to doskonałe rozwiązanie dla nowoczesnych, wysoko zautomatyzowanych zakładów produkcyjnych, dążących do zwiększenia efektywności i niezawodności swoich instalacji.
