Dostępny
Wejścia/wyjścia cyfrowe
DIO8 DI8
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

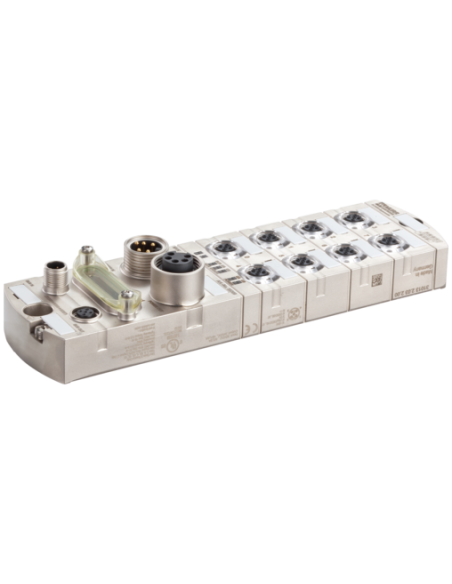

Moduł sieciowy MVK I/O Profibus 55308 – nowoczesna komunikacja przemysłowa
Moduł sieciowy MVK I/O Profibus 55308 to zaawansowane urządzenie, które umożliwia realizację rozproszonych systemów automatyki w wymagających warunkach przemysłowych. Zapewnia bezpieczne i wydajne podłączenie cyfrowych wejść i wyjść w środowisku automatyki, spełniając wysokie standardy niezawodności oraz odporności na czynniki zewnętrzne.
Idealny wybór do zastosowań przemysłowych
Dzięki stopniowi ochrony IP67, całkowicie zalanej obudowie oraz odporności na pył i wilgoć, moduł doskonale sprawdzi się w aplikacjach wymagających podwyższonej wytrzymałości mechanicznej i ochrony przed czynnikami środowiskowymi, takimi jak linie produkcyjne, transport materiałów, maszynownia, automatyzacja procesów produkcyjnych czy systemy pakowania.
Kluczowe zalety i cechy modułu MVK I/O Profibus
- Łatwość integracji z sieciami Profibus – moduł pracuje z prędkością do 12 Mbit/s i jest wyposażony w złącza M12 z dedykowanym kodowaniem.
- Obsługa szerokiego zakresu urządzeń wykonawczych i czujnikowych – osiem kanałów wejściowych oraz osiem uniwersalnych, cyfrowych portów I/O.
- Odporność na przeciążenia i zwarcia (ochrona każdego kanału) – podnosi to poziom bezpieczeństwa oraz zwiększa niezawodność instalacji.
- Możliwość montażu modułu za pomocą 2-otworowego mocowania śrubowego, co ułatwia szybki i stabilny montaż.
- Wyraźna sygnalizacja stanu pracy i diagnostyka LED oraz przez magistralę – umożliwia szybkie wykrywanie usterek i łatwe serwisowanie.
- Szeroki zakres temperatur pracy, od -25°C do +55°C – pozwala na zastosowanie w halach produkcyjnych, chłodniach czy obszarach narażonych na duże wahania temperatur.
- Kompaktowa budowa – wymiary modułu: 225 × 63 × 42 mm, co pozwala na elastyczną zabudowę w szafach sterowniczych oraz bezpośrednio w maszynie.
Możliwości podłączeniowe i kompatybilność
Moduł został wyposażony w pięć typów złączy: Bus In, Bus Out, Power In, Power Out, przyłącze I/O (M12, 7/8” – 5-pinowe). Dzięki precyzyjnie opisanym pinom i typom złączy zapewnia wygodny montaż kabli oraz współpracę z wieloma urządzeniami automatyki, czujnikami i siłownikami.
Typowe zastosowania
- Systemy automatyki przemysłowej
- Sterowanie maszynami produkcyjnymi
- Transport i logistyka wewnętrzna
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny
- Systemy rozproszonych wysp I/O w dużych zakładach produkcyjnych
Nowoczesne rozwiązanie dla wymagających środowisk
MVK I/O Profibus 55308 gwarantuje niezawodną i bezproblemową pracę nawet w trudnych warunkach, minimalizując ryzyko awarii i zapewniając wydajność systemów automatyki. Diagnoza przeciążenia, wykrywanie zwarć i przerw kablowych oraz zaawansowana sygnalizacja – wszystko to wpływa na wysoki poziom bezpieczeństwa i komfort obsługi.
