Wejścia/wyjścia cyfrowe
DIO8 DIO8
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

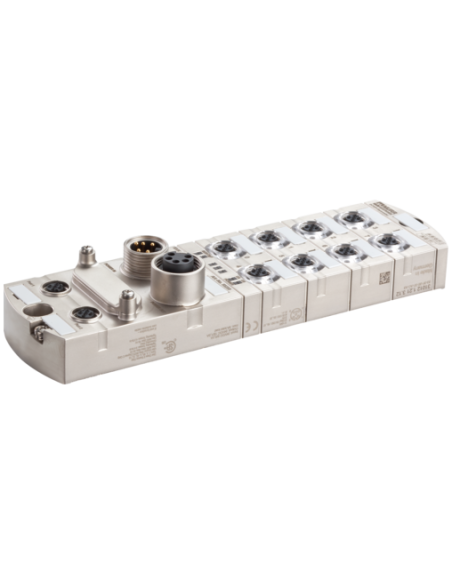

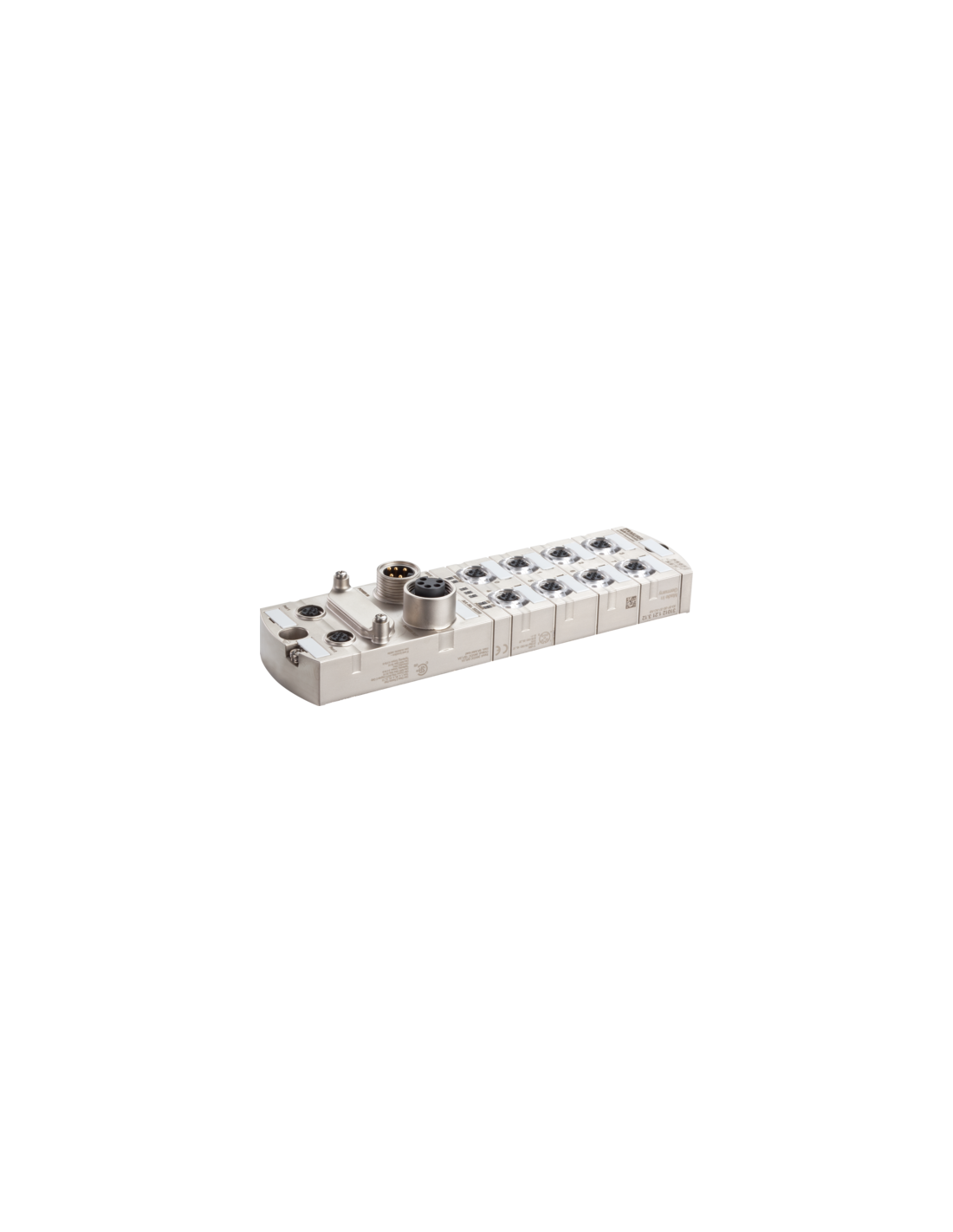

Moduł sieciowy MVK-ME DIO8 EtherNet/IP 55099 – niezawodna komunikacja w środowisku przemysłowym
Moduł sieciowy MVK-ME DIO8 EtherNet/IP 55099 to zaawansowane urządzenie przeznaczone do realizacji cyfrowych wejść i wyjść w systemach automatyki przemysłowej. Dzięki wszechstronności, wysokiemu stopniu ochrony IP67 oraz odporności na przeciążenia i zwarcia, idealnie sprawdzi się w trudnych warunkach przemysłowych, zapewniając bezpieczną i stabilną transmisję sygnałów.
Zastosowanie modułu MVK-ME DIO8 – szerokie możliwości w automatyce
Moduł MVK-ME DIO8 55099 znajduje szerokie zastosowanie jako interfejs łączący czujniki, siłowniki oraz inne urządzenia wykonawcze z magistralą EtherNet/IP. Umożliwia szybkie i niezawodne przesyłanie sygnałów cyfrowych w aplikacjach takich jak:
- Systemy produkcyjne i linie montażowe
- Automatyka maszyn i urządzeń
- Transport wewnętrzny oraz logistyka
- Systemy pakujące i sortujące
Podstawowe zalety MVK-ME DIO8 EtherNet/IP 55099
- Wysoki poziom ochrony IP67 – pełna odporność na kurz i wilgoć, co umożliwia montaż bezpośrednio w środowisku przemysłowym.
- Odporność na zwarcia i przeciążenia, zarówno na wejściach, jak i wyjściach, gwarantuje trwałość i bezpieczeństwo pracy.
- Kompatybilność z popularnymi złączami przemysłowymi (M12, 7/8") umożliwia łatwą integrację w istniejącej infrastrukturze.
- Możliwość montażu bezpośrednio na maszynie dzięki kompaktowej, w pełni zalanej obudowie.
- Wsparcie dla DLR (Device Level Ring) – zapewnia wysoką dostępność sieci i szybkie przełączanie w przypadku awarii.
- Kompleksowa diagnostyka – sygnalizacja LED oraz diagnostyka przez magistralę ułatwiają szybkie wykrywanie stanów przeciążeniowych, braku napięcia czy zwarć.
- Szybka i stabilna łączność Ethernet 10/100 Mbit/s – złącza M12 D-kodowane zapewniają niezawodne połączenie sieciowe.
Typowe scenariusze wykorzystania MVK-ME DIO8
Rozwiązanie MVK-ME DIO8 55099 znakomicie sprawdza się w sterowaniu maszynami wymagającymi niezawodnego transferu sygnałów w czasie rzeczywistym. Dzięki możliwości bezpośredniego podłączenia czujników 3-przewodowych oraz obsłudze wejść PNP, produkt świetnie nadaje się do pracy z szeroką gamą czujników i przełączników stosowanych w automatyce przemysłowej. Wysoka wydajność prądowa wyjść (do 1,6 A na pin) umożliwia sterowanie różnorodnymi elementami wykonawczymi, takimi jak zawory czy lampy sygnalizacyjne.
Konstrukcja i szybki montaż modułu EtherNet/IP DIO8
Wykonana z myślą o wymagających aplikacjach przemysłowych, obudowa modułu jest całkowicie zalana, co zwiększa stopień ochrony i eliminuje ryzyko dostania się zanieczyszczeń. Kompaktowe wymiary (225 × 63 × 42 mm) oraz system dwupunktowego mocowania zapewniają łatwość instalacji nawet w ograniczonych przestrzeniach. Konektory i przewody są kompatybilne z szeroko stosowanymi standardami przemysłowymi, co znacznie upraszcza proces podłączania.
Najważniejsze korzyści z zastosowania MVK-ME DIO8 w systemach przemysłowych
- Wysoka niezawodność i trwałość w środowisku przemysłowym
- Bezpieczeństwo eksploatacji dzięki rozbudowanej diagnostyce i ochronie przeciwzwarciowej
- Prosta integracja z systemami Ethernet/IP – wsparcie dla konfiguracji przez BOOTP, DHCP oraz przełączniki obrotowe
- Możliwość wykorzystania zarówno jako wejścia, jak i wyjścia cyfrowe
- Szeroki zakres temperatur pracy od -25°C do +55°C oraz przechowywania do 70°C
Wybór modułu sieciowego MVK-ME DIO8 EtherNet/IP 55099 pozwala na realizację nowoczesnych, niezawodnych i elastycznych rozwiązań automatyki, przygotowanych na wyzwania przemysłu 4.0.
