Dostępny
Wejścia/wyjścia cyfrowe
Ethernet 10/100 Mbit/s; M12, kodowanie D
IO-Link Master V1.1
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
Obudowa jest całkowicie zalana.
Konektory znajdują się w zakładce "Technika podłączania".
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 2 A |
| Obciążalność prądowa maks. | 10 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 2 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Prąd wyjściowy na port maks. | 4 A |
| Prąd sumaryczny wyjścia maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Interfejs www | tak |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 8× Master |
| Port Class | A, B |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Komunikacja przemysłowa | Funkcje IIoT
| Liczba sesji / klientów OPC UA maks. | 5 |
| Integracja JSON | REST-API, MQTT |
| Transport OPC UA | UA TCP, UA Secure Conversation, UA Binary Encoding |
| Monitorowanie napięcia | tak |
| monitorowanie prądu | tak |
| Interwał publikowania OPC UA min. | 100 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

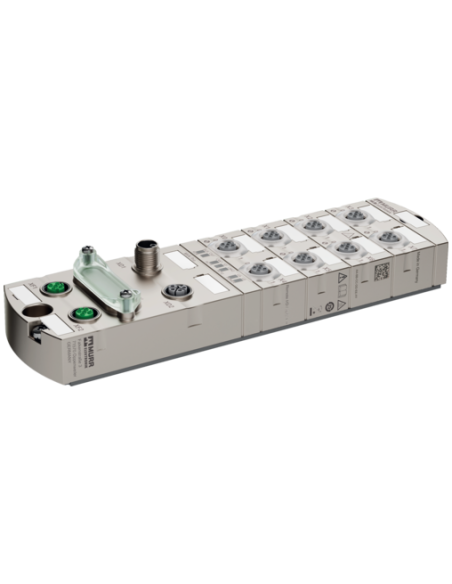

Moduł sieciowy MKV PRO PN 54610 – zaawansowane rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MKV PRO PN 54610 to wysokiej jakości komponent przeznaczony do nowoczesnych systemów automatyki przemysłowej, zapewniający bezproblemową integrację z rozwiązaniami typu PROFINET oraz IO-Link. Wytrzymała, całkowicie zalana obudowa o stopniu ochrony IP67 gwarantuje niezawodność pracy nawet w trudnych warunkach przemysłowych. Dzięki zastosowaniu standardowych złączy M12 oraz kodowania zgodnego z nowoczesnymi wymogami, moduł wyróżnia się łatwością montażu i elastycznością w zastosowaniach.
Główne zalety oraz możliwe zastosowania modułu MKV PRO PN 54610
MKV PRO PN 54610 umożliwia szybkie i stabilne przekazywanie danych w aplikacjach przemysłowych oraz kompleksową integrację urządzeń peryferyjnych poprzez 8 portów IO-Link Master. To idealne rozwiązanie zarówno do rozbudowy istniejących linii produkcyjnych, jak i do projektowania nowych systemów sterowania i nadzoru. Moduł znajduje zastosowanie w takich branżach jak:
- Automatyka przemysłowa
- Budowa maszyn
- Robotyka
- Systemy produkcyjne
- Logistyka i magazynowanie
Zastosowanie technologii PROFINET pozwala na przesył danych w czasie rzeczywistym, a obsługa IIoT (w tym: OPC UA, MQTT, REST-API) umożliwia zaawansowany monitoring, diagnostykę oraz integrację z systemami wyższego poziomu.
Możliwości techniczne i integracyjne modułu MKV PRO PN 54610
Moduł MKV PRO PN 54610 został zaprojektowany z myślą o maksymalnej elastyczności i łatwości integracji. Pozwala na wykorzystanie do wielokanałowego zbierania sygnałów cyfrowych, sterowanie urządzeniami z poziomu sieci oraz przesył danych procesowych. Kluczowe cechy urządzenia to:
- Obsługa do 8 urządzeń IO-Link jednocześnie
- Dwukierunkowa komunikacja PROFINET
- Umożliwia monitorowanie napięcia, prądu i temperatury w czasie rzeczywistym
- Wysoki poziom bezpieczeństwa pracy – odporność na przeciążenia i zwarcia
- Intuicyjna diagnostyka LED oraz przez magistralę
- Możliwość wykorzystania wielu rodzajów połączeń – porty M12 z kodowaniem A, D oraz L
- Prosta instalacja dzięki kompatybilności montażowej z serią MVK
Dzięki nowoczesnej architekturze oraz szerokim opcjom zarządzania siecią, moduł MKV PRO PN 54610 skutecznie wspiera budowę przemysłowego Internetu Rzeczy (IIoT), umożliwiając szybkie reagowanie na zmiany oraz zapewniając ciągłość pracy maszyn i linii produkcyjnych.
Wytrzymała konstrukcja i odporność na warunki przemysłowe
Moduł sieciowy został w pełni zalany, co gwarantuje szczelność i ochronę elementów elektronicznych przed pyłem, wodą i innymi czynnikami zewnętrznymi. Wytrzymałość mechaniczna oraz zakres temperatur pracy od -40°C do +70°C pozwala na instalację zarówno wewnątrz hal produkcyjnych, jak i w mniej sprzyjających środowiskach przemysłowych.
Kompaktowe wymiary (225 mm x 63 mm x 42 mm) umożliwiają łatwy montaż nawet w ograniczonych przestrzeniach. Konstrukcja przewidziana do montażu na dwie śruby zapewnia stabilność oraz bezpieczeństwo użytkowania na stanowiskach produkcyjnych i montażowych.
Typowe przykłady zastosowania – produkcja, automatyzacja, nadzór
Moduł MKV PRO PN 54610 doskonale sprawdza się w:
- Systemach zbierania danych z czujników i sterowania urządzeniami wykonawczymi
- Budowie elastycznych linii produkcyjnych, wymagających niezawodnej komunikacji sieciowej
- Integracji maszyn i gniazd roboczych w nowoczesnych systemach Industry 4.0
- Realizacji projektów o podwyższonym standardzie bezpieczeństwa i diagnostyki
- Modernizacji starszych rozwiązań w celu podniesienia wydajności i niezawodności
Dzięki wszechstronności i bogatym opcjom konfiguracyjnym, MKV PRO PN 54610 umożliwia tworzenie trwałych, skalowalnych i bezpiecznych systemów automatyzacji przemysłowej.
