Wejścia/wyjścia cyfrowe
DI8 DO8 (IRT)
Ethernet 10/100 Mbit/s; 2× SCRJ45 POF Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

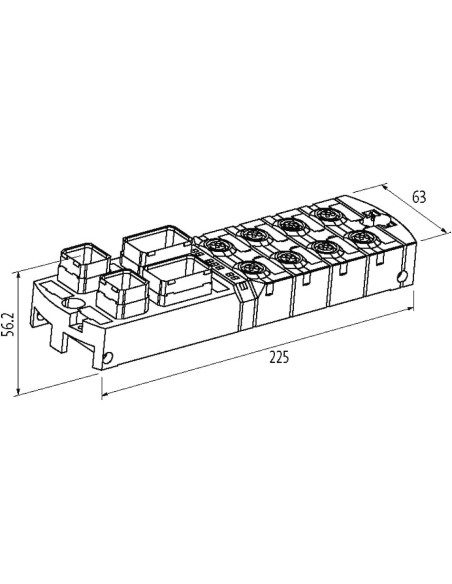

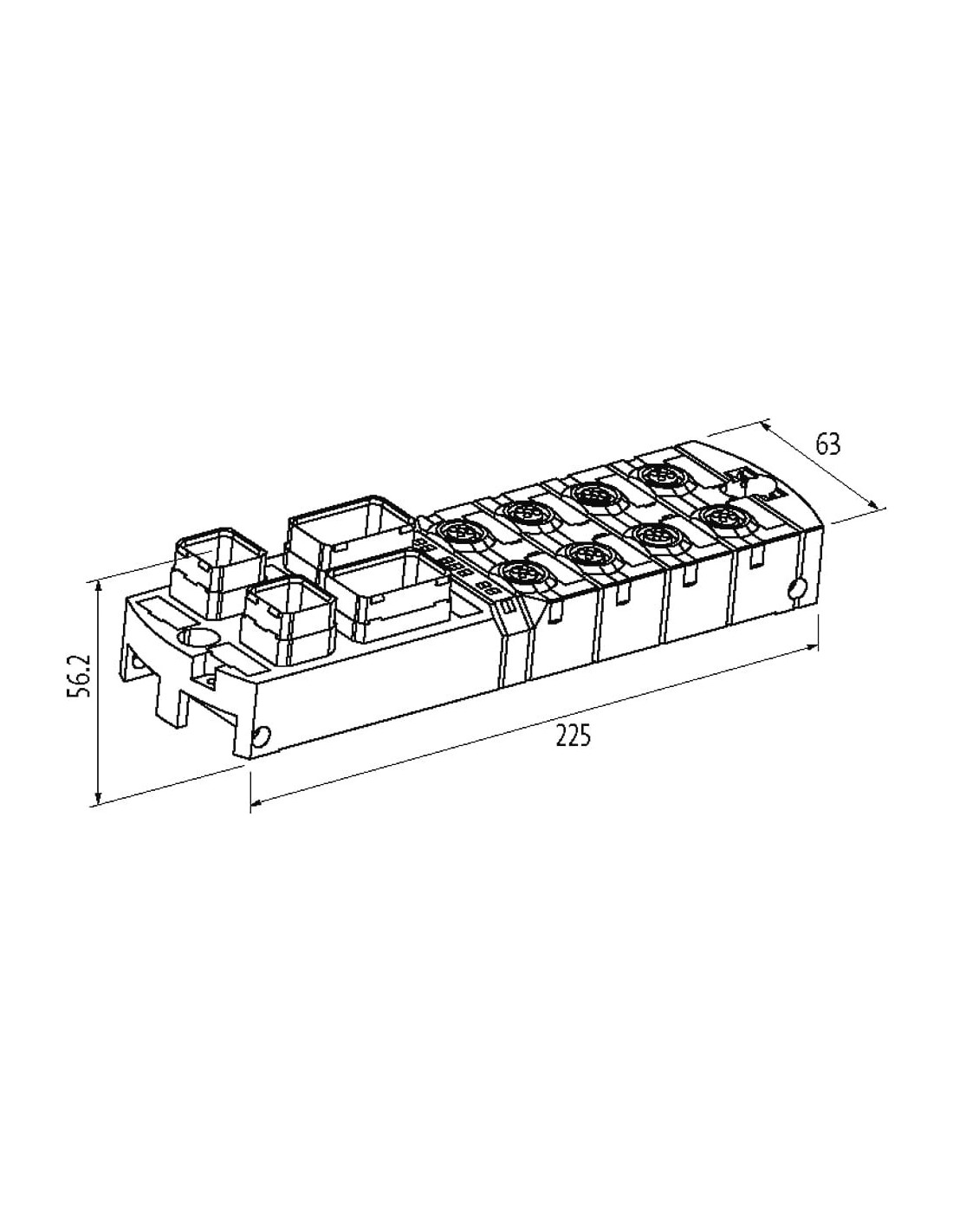

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 56,2 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1, XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | POF SC-RJ |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | RD |
| PIN 2 | TD |

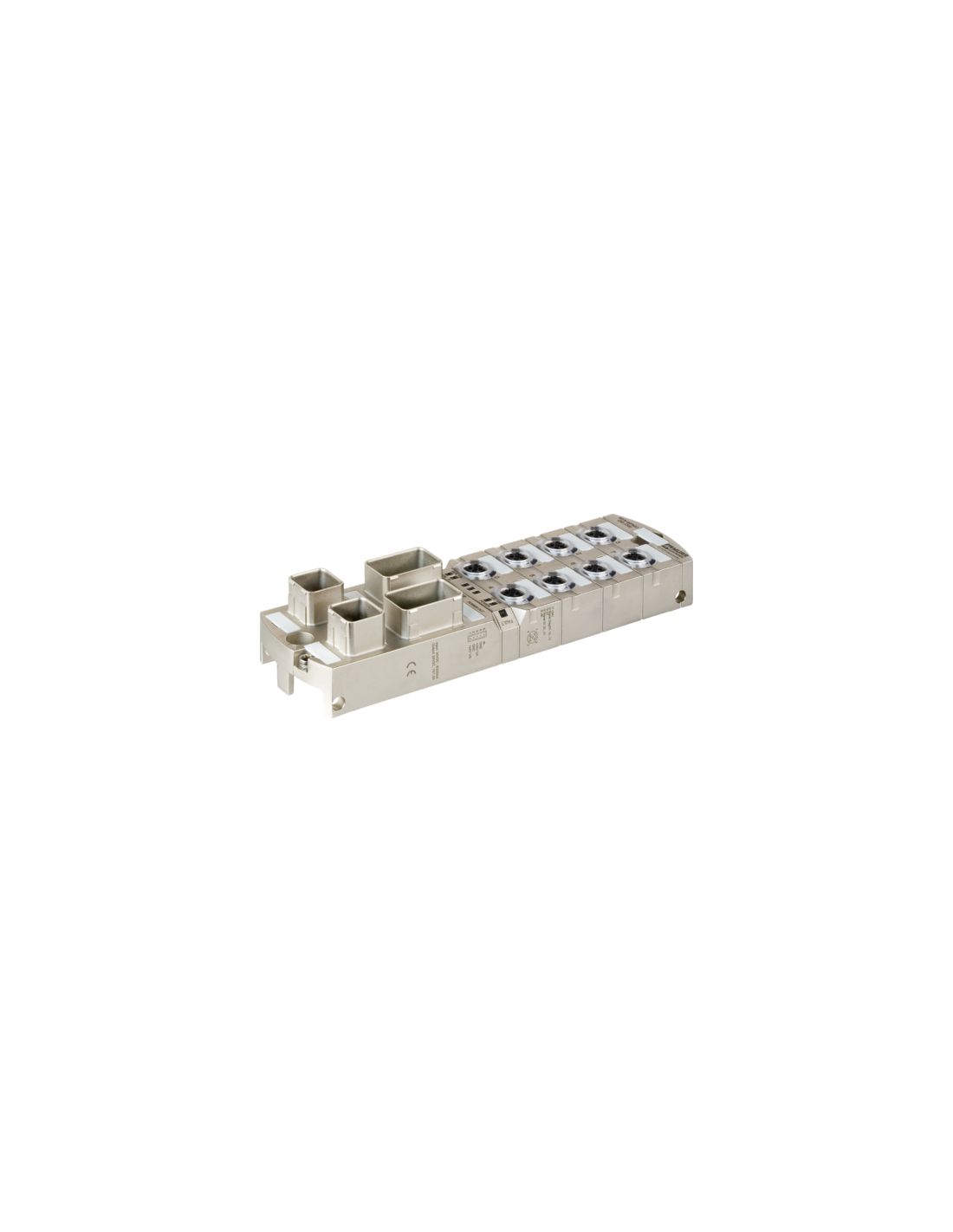

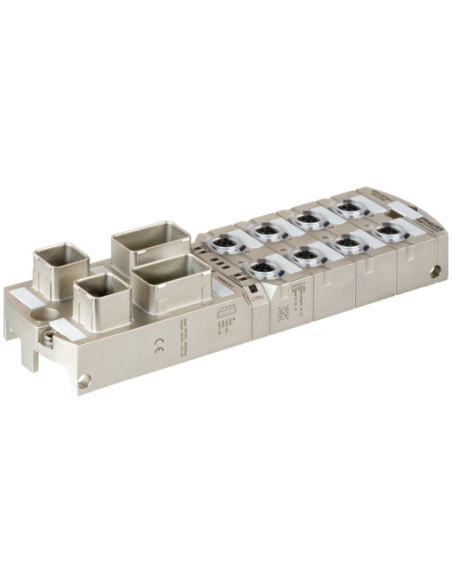

Moduł sieciowy MVK+MPNIO DI8 DO8 POF 55255 – nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MVK+MPNIO DI8 DO8 POF 55255 to zaawansowany element infrastruktury automatyki przemysłowej, stworzony z myślą o integracji w wymagających środowiskach przemysłowych. Przeznaczony jest do obsługi ośmiu wejść cyfrowych oraz ośmiu wyjść cyfrowych, co pozwala na efektywne zarządzanie sygnałami oraz urządzeniami w zautomatyzowanych liniach produkcyjnych.
Najważniejsze cechy i korzyści zastosowania modułu MVK+MPNIO DI8 DO8 POF 55255
- Wysoka niezawodność dzięki całkowicie zalanej obudowie o stopniu ochrony IP67, zapewniającej odporność na pył i wilgoć.
- Komunikacja z siecią za pośrednictwem PROFINET – protokół powszechnie stosowany w automatyce przemysłowej, umożliwiający szybkie i płynne przesyłanie danych (Fast Start-Up max. 0,5 s, IRT).
- Obsługa połączeń światłowodowych POF (SC-RJ), zapewniających niezawodną transmisję nawet w trudnych warunkach przemysłowych i ochronę przed zakłóceniami elektromagnetycznymi.
- Duża wydajność zasilania – maksymalnie 12 A zarówno po stronie wejść, jak i wyjść, co pozwala na obsługę wielu urządzeń i czujników jednocześnie.
- Wytrzymałe złącza M12, 5-pinowe, kodowane typu A, gwarantujące szybki i pewny montaż oraz odporność mechaniczną.
- Zaawansowana diagnostyka: diody LED sygnalizujące status portów, wykrywanie przeciążeń, zwarć, przerw w kablach oraz podnapięcia, umożliwiające natychmiastowe reagowanie na pojawiające się problemy.
Typowe zastosowania modułu sieciowego MVK+MPNIO DI8 DO8 POF 55255
Moduł MVK+MPNIO DI8 DO8 POF 55255 znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej, w których istotna jest niezawodność, szybkość reakcji oraz odporność na trudne warunki środowiskowe. Główne obszary wykorzystania obejmują:
- Automatyczne linie montażowe w branży produkcyjnej i motoryzacyjnej
- Zintegrowane systemy sterowania maszynami oraz urządzeniami wykonawczymi
- Automatyzacja procesów logistycznych i magazynowych
- Systemy transportu wewnętrznego i intralogistyki
- Aplikacje, w których konieczna jest wysoka odporność na warunki przemysłowe oraz stabilna komunikacja sieciowa
Możliwości montażowe i integracyjne modułu
Solidna konstrukcja oraz kompaktowe wymiary urządzenia (56,2 × 63 × 225 mm) umożliwiają łatwy montaż nawet w ograniczonych przestrzeniach. Dwupunktowy system mocowania śrubowego pozwala na trwałe i stabilne zamocowanie modułu na szynach lub bezpośrednio w panelach sterowniczych.
Łatwa integracja z innymi elementami systemów automatyki jest zapewniona dzięki standardowym połączeniom M12 oraz Push Pull, które można dostosować do różnych rodzajów przewodów sygnałowych i zasilających.
Dlaczego warto wybrać moduł MVK+MPNIO DI8 DO8 POF 55255 do aplikacji przemysłowych?
- Uniwersalność zastosowań dzięki obsłudze popularnego standardu komunikacji PROFINET oraz światłowodowej transmisji danych.
- Bezpieczeństwo eksploatacji – odporność na przeciążenia i zwarcia, sygnalizacja awarii na poziomie kanału i modułu.
- Odporność na trudne warunki środowiskowe dzięki wysokiej klasie szczelności (IP67) i wytrzymałej konstrukcji.
- Maksymalizacja ciągłości pracy instalacji poprzez szybką diagnostykę i łatwy serwis.
Wybierając moduł MVK+MPNIO DI8 DO8 POF 55255, zyskuje się pewność stabilnej pracy systemów automatyki oraz pełną kompatybilność z nowoczesnymi wymaganiami przemysłowych sieci Ethernet.
