Wejścia cyfrowe
DI16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
Zasilanie M12, 4-biegunowe, kodowanie L, 2× maks. 12 A
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

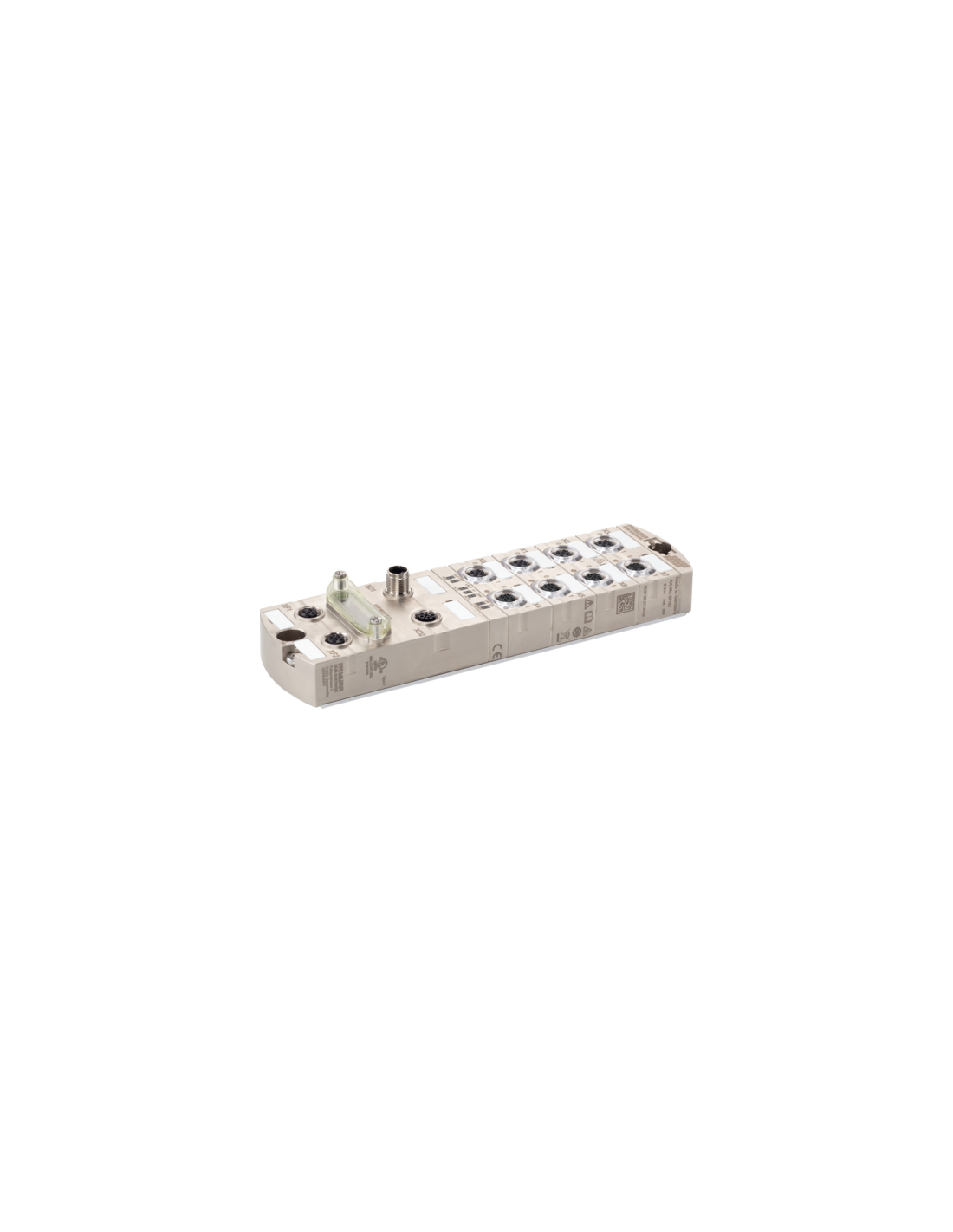

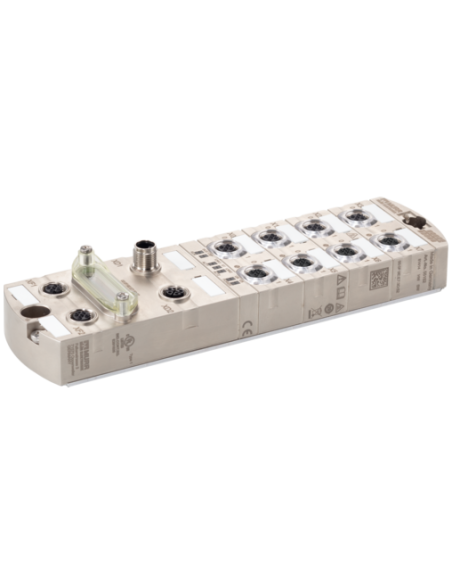

Moduł Sieciowy MVK DI16 IRT M12L 4-pol 55163 – Nowoczesne Rozwiązanie dla Automatyki Przemysłowej
Moduł sieciowy MVK DI16 IRT M12L 4-pol (kod produktu: 55163) to zaawansowany komponent zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Przeznaczony do pracy w trudnych warunkach, gwarantuje niezawodność oraz precyzję w środowiskach, gdzie kluczowe są bezpieczeństwo i szybka reakcja systemu. Urządzenie spełnia rygorystyczne normy przemysłowe, zapewniając efektywne przesyłanie i przetwarzanie sygnałów cyfrowych.
Najważniejsze zalety modułu MVK DI16 IRT M12L 4-pol
- Odporność na przeciążenia i zwarcia – bezpieczeństwo działania nawet w nieprzewidzianych sytuacjach.
- Szybka komunikacja PROFINET z obsługą IRT i FSU – gwarantuje minimalne czasy reakcji oraz wysoką wydajność transferu danych.
- Wysoki stopień ochrony IP67 – pełna odporność na pył i zalanie, idealny do zastosowań w środowiskach o dużej wilgotności i zapyleniu.
- Trwała, zalana obudowa – ochrona przed uszkodzeniami mechanicznymi, wilgocią oraz czynnikami chemicznymi.
- Złącza M12 kodowane – zapewniają szybkie i bezpieczne połączenie elektryczne.
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +55°C.
- Wielokanałowe diody LED – natychmiastowa diagnoza stanu urządzenia i linii.
- Gwarantowana galwaniczna separacja wejść, zwiększająca bezpieczeństwo instalacji.
Zastosowanie Modułu Sieciowego MVK DI16 IRT M12L 4-pol
Moduł MVK DI16 IRT M12L 4-pol znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej, szczególnie w branżach takich jak motoryzacja, logistyka, pakowanie czy przemysł spożywczy. Doskonale sprawdza się jako interfejs wejść cyfrowych w zdecentralizowanych instalacjach sterowania maszynami i liniami produkcyjnymi opartymi na technologii PROFINET.
- Zarządzanie i kontrola czujników w dużych zakładach przemysłowych.
- Integracja zredukowana do minimum dzięki prostym i niezawodnym złączom.
- Monitorowanie i diagnostyka procesów poprzez komunikację z magistralą przemysłową.
- Automatyka pojazdów produkcyjnych oraz linii montażowych.
Dlaczego warto wybrać moduł MVK DI16 IRT M12L 4-pol?
Wybór tego modułu gwarantuje niezawodność działania systemu automatyki nawet w najtrudniejszych warunkach przemysłowych, przy jednoczesnej łatwości integracji z istniejącymi systemami komunikacji PROFINET. Urządzenie umożliwia szybkie wykrywanie i diagnozowanie błędów dzięki precyzyjnemu oznakowaniu LED oraz pełnej diagnostyce kanałów, co znacznie skraca czas przestoju i konserwacji instalacji.
Sprzęt jest szczególnie polecany do aplikacji, które wymagają wysokiej odporności środowiskowej oraz efektywnej komunikacji w czasie rzeczywistym.
