Wejścia/wyjścia cyfrowe
DIO8 DI8
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.2 |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 3
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

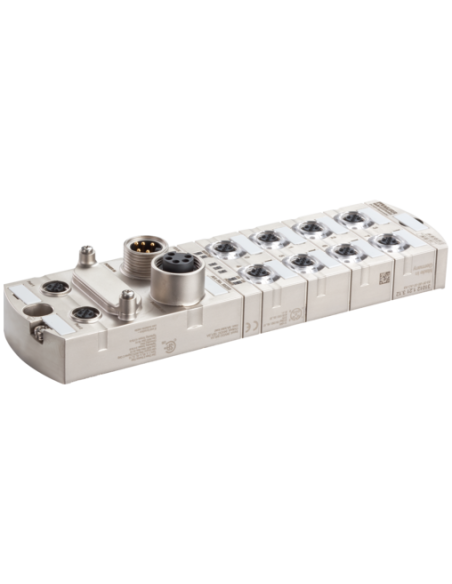

Moduł sieciowy MVK I/O Profinet DIO8 + 8xDiagnose/DI 55288 – profesjonalne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MVK I/O Profinet DIO8 + 8xDiagnose/DI o kodzie produktu 55288 to nowoczesny komponent przeznaczony do budowy niezawodnych systemów automatyki przemysłowej. Dzięki obsłudze protokołu PROFINET i zaawansowanym funkcjom diagnostycznym, urządzenie umożliwia skuteczne monitorowanie oraz zarządzanie sygnałami cyfrowymi w aplikacjach przemysłowych.
Najważniejsze cechy modułu MVK I/O Profinet DIO8 + 8xDiagnose/DI
- 8 wejść/wyjść cyfrowych (DIO8 DI8) umożliwia elastyczną konfigurację zarówno sygnałów wejściowych, jak i wyjściowych.
- Obsługa protokołu PROFINET z adresowaniem DCP i zgodnością z wersją V2.2.
- Zaawansowane funkcje diagnostyczne na poziomie kanału i modułu: diagnostyka przeciążenia, zwarciowa, podnapięciowa, przerwania kabla oraz sygnalizacja błędów LED.
- Solidna, zalana obudowa z wysokim stopniem ochrony IP67 – idealna do pracy w wymagających warunkach przemysłowych.
- Wysoka odporność na przeciążenia i zwarcia na wejściach i wyjściach zapewnia pełne bezpieczeństwo pracy systemu.
- Montaż śrubowy umożliwia szybki i stabilny montaż w szafie sterowniczej lub na linii produkcyjnej.
Zalety stosowania modułu MVK I/O Profinet w automatyce przemysłowej
Moduł MVK I/O Profinet to rozwiązanie dedykowane dla najtrudniejszych środowisk, dzięki czemu doskonale sprawdzi się w aplikacjach wymagających wysokiej niezawodności i odporności na czynniki zewnętrzne. Konstrukcja IP67 gwarantuje ochronę przed kurzem i wilgocią, co pozwala na montaż bezpośrednio w pobliżu urządzeń wykonawczych i czujników.
Rozbudowane możliwości diagnostyczne umożliwiają błyskawiczną identyfikację i lokalizację usterek, co znacząco skraca czas przestoju maszyn oraz koszty serwisowania. Sygnalizacja LED na kanale i module ułatwia lokalizację źródła błędu bez konieczności używania dodatkowych narzędzi diagnostycznych.
Typowe zastosowania MVK I/O Profinet DIO8 + 8xDiagnose/DI
- Automatyzacja linii produkcyjnych
- Rozbudowa i modernizacja instalacji przemysłowych
- Integracja systemów sterowania opartych o sieć PROFINET
- Zarządzanie sygnałami w aplikacjach wymagających wysokich standardów bezpieczeństwa i niezawodności
- Połączenie czujników i urządzeń wykonawczych w zakładach produkcyjnych i logistycznych
Uniwersalność i łatwa integracja z istniejącą infrastrukturą
Moduł oferuje szeroką gamę standardowych przemysłowych złącz: M12 (kodowanie A i D) dla bezpiecznego przesyłu sygnałów oraz 7/8” dla niezawodnego zasilania. Dzięki temu możliwa jest szybka integracja modułu z większością dostępnych na rynku komponentów automatyki.
Zaprojektowany zgodnie z normą EN 61131-2, pozwala na implementację w nowoczesnych systemach sterowania, zapewniając im pełną kompatybilność z pozostałymi elementami infrastruktury sieciowej.
Podsumowanie – moduł sieciowy MVK I/O Profinet DIO8 + 8xDiagnose/DI (55288)
MVK I/O Profinet DIO8 + 8xDiagnose/DI to niezawodny i wydajny moduł I/O, zoptymalizowany pod kątem aplikacji przemysłowych wymagających kompleksowej diagnostyki i wysokiej odporności mechanicznej. Idealny do zastosowań w przemyśle motoryzacyjnym, spożywczym, maszynowym oraz wszędzie tam, gdzie liczy się precyzja, bezpieczeństwo i płynność procesów produkcyjnych.
