Wejścia/wyjścia cyfrowe
DIO4 DIO4 AI4
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego | 7 ms |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In |
| Connection type 6 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | A + |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | FE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Connection type 6
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

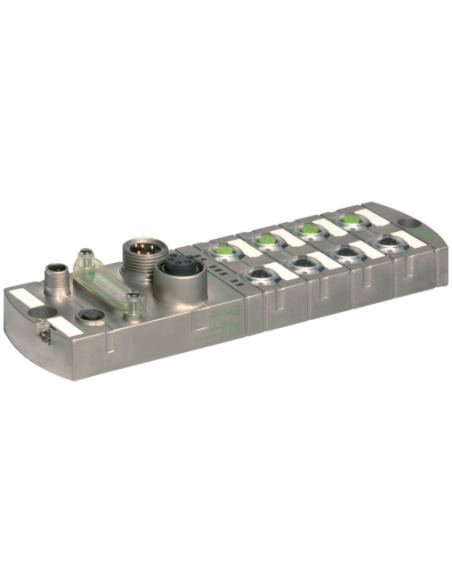

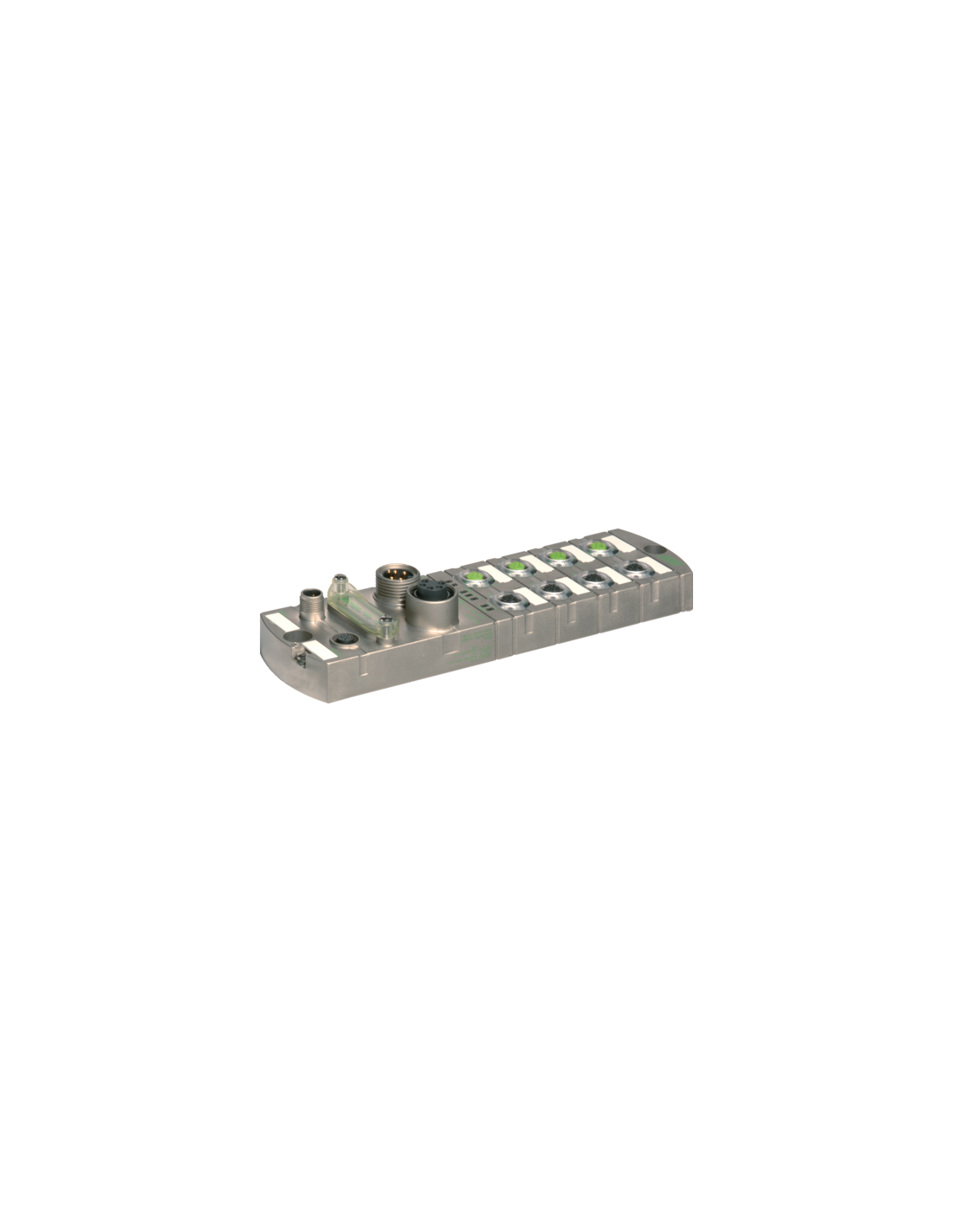

Moduł sieciowy MVK I/O Profibus DP AI4 DIO4 – Profesjonalne rozwiązanie do automatyki przemysłowej
Moduł sieciowy MVK I/O Profibus DP AI4 (U) DIO4 (DIO4), kod produktu: 55293, to zaawansowane urządzenie przeznaczone do zastosowań w nowoczesnych systemach automatyki przemysłowej. Dzięki swojej konstrukcji oraz wysokiemu stopniowi ochrony IP67, moduł MVK doskonale sprawdza się w wymagających warunkach przemysłowych – zarówno w fabrykach, jak i w maszynowniach, liniach produkcyjnych czy automatyzowanych instalacjach.
Funkcjonalność i wszechstronność modułu Profibus DP
Moduł MVK Profibus DP oferuje 4 wejścia analogowe (AI4) oraz 4 wejścia/wyjścia cyfrowe (DIO4), co zapewnia szerokie możliwości podłączenia różnorodnych czujników i urządzeń wykonawczych. Urządzenie komunikuje się przez przemysłową sieć PROFIBUS DP z prędkością do 12 Mbit/s, oferując stabilną i niezawodną transmisję danych.
- Obsługa czujników 3-przewodowych oraz mechanicznych przełączników
- Możliwość podłączenia wielu akcesoriów dzięki różnorodnym złączom (M12, 7/8”)
- Odporność na przeciążenia, zwarcia i trudne warunki przemysłowe
- Szczelna, zalewana obudowa – idealna do pracy w środowisku z kurzem i wilgocią
Zalety zastosowania MVK I/O Profibus DP
Dzięki wysokiej klasie szczelności IP67, moduł MVK I/O Profibus DP zapewnia bezpieczną i stabilną pracę w trudnych warunkach otoczenia. Połączenie z systemem automatyki odbywa się za pomocą standardowych złączy M12 i 7/8”, co umożliwia szybki i bezproblemowy montaż również w istniejących instalacjach.
- Trwałość i niezawodność – zalewana konstrukcja
- Intuicyjna diagnostyka: diody LED sygnalizujące status każdego kanału oraz diagnostyka magistrali
- Zaawansowane zabezpieczenia: ochrona przed zwarciem i przeciążeniem
- Elastyczność instalacji – dwa zakresy napięć zasilania, szeroki zakres temperatur pracy (od 0 do 55°C)
- Możliwość wykorzystania przełączników obrotowych do konfiguracji adresów PROFIBUS (1–99)
Moduł znajduje zastosowanie w liniach montażowych, stacjach zrobotyzowanych, automatycznych magazynach, systemach transportowych oraz wszędzie tam, gdzie liczy się niezawodność oraz szybka wymiana sygnałów w środowisku przemysłowym.
Typowe obszary zastosowań – automatyka przemysłowa i systemy rozproszone
Moduł sieciowy MVK jest idealnym wyborem dla projektantów i integratorów systemów automatyki, którzy oczekują wysokiej funkcjonalności oraz pełnej integracji z sieciami Profibus DP. Dzięki kompaktowym wymiarom (225 × 63 × 42 mm) i możliwości mocowania na śruby, sprawdzi się nawet w ograniczonych przestrzeniach czy w aplikacjach wymagających dużej liczby wejść/wyjść rozproszonych.
- Rozproszone systemy I/O w przemyśle maszynowym
- Nowoczesne linie produkcyjne oraz instalacje o zwiększonych wymaganiach dotyczących ochrony i niezawodności
- Zautomatyzowane placówki logistyczne
- Modernizacja istniejących aplikacji za pomocą elastycznych modułów sieciowych
Podsumowanie – dlaczego warto wybrać moduł MVK I/O Profibus DP AI4 DIO4?
Wybór modułu sieciowego MVK I/O Profibus DP AI4 DIO4 (55293) to gwarancja nowoczesnych rozwiązań komunikacyjnych, odporności przemysłowej oraz szerokich możliwości integracji z najbardziej wymagającymi instalacjami automatyki. Urządzenie łączy zaawansowane funkcje diagnostyczne, szeroką kompatybilność oraz prostotę montażu, co zdecydowanie wyróżnia je na tle innych modułów dostępnych na rynku.
