Dostępny
Wejścia/wyjścia cyfrowe
DI8 DO8
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, max. 9 A z zabezpieczeniem przed odwrotną polaryzacją
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| Klient MRP | tak |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.2 |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

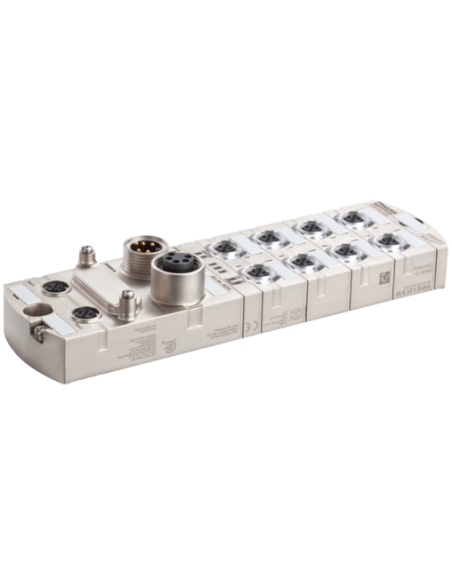

Moduł sieciowy PROFINET MVK+ MPNIO DI8 DO8 – profesjonalne rozwiązanie do automatyzacji
Moduł sieciowy MVK+ MPNIO DI8 DO8 to zaawansowane urządzenie przeznaczone do integracji w systemach automatyki przemysłowej, umożliwiające szybki i niezawodny przesył sygnałów cyfrowych do oraz z urządzeń końcowych. Został zaprojektowany z myślą o wymagających aplikacjach, w których kluczowe są niezawodność, wytrzymałość i łatwość konserwacji.
Najważniejsze zalety modułu sieciowego MVK+ MPNIO DI8 DO8
- Wytrzymała, zalana obudowa – zapewnia wysoki poziom szczelności (IP67) i odporność na trudne warunki przemysłowe.
- 8 wejść cyfrowych i 8 wyjść cyfrowych – umożliwiają uniwersalne wykorzystanie w rozbudowanych systemach automatyki.
- Obsługa standardu PROFINET – zapewnia szeroką kompatybilność z przemysłowymi sieciami Ethernet.
- Wysoka jakość komunikacji – porty Ethernet M12 z kodowaniem D oraz obsługa szybkiej transmisji danych (10/100 Mbit/s).
- Zaawansowane funkcje diagnostyczne – diagnostyka zwarć, przeciążeń oraz podgląd stanu za pomocą LED i interfejsu magistrali.
- Bezpieczeństwo użytkowania – odporność na przeciążenia, zwarcia oraz zabezpieczenie przed odwrotną polaryzacją.
- FSU (Fast-Start-Up) – ultraszybkie uruchamianie urządzenia (do 0,5 s), co minimalizuje czas przestoju maszyn.
Zastosowania i możliwości wykorzystania modułu sieciowego MVK+ MPNIO DI8 DO8
Moduł MVK+ MPNIO DI8 DO8 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i stabilne przesyłanie sygnałów cyfrowych oraz niezawodna komunikacja w środowisku przemysłowym. Moduł sprawdza się m.in. w:
- Automatyce przemysłowej – sterowanie liniami produkcyjnymi i maszynami.
- Sektorze motoryzacyjnym – integracja z robotami i liniami montażowymi.
- Systemach intralogistycznych – automatyzacja transportu wewnętrznego, sortowanie, pakowanie.
- Technice procesowej i maszynowej – monitoring sygnałów, sterowanie siłownikami, obsługa czujników.
Odporność na działanie zanieczyszczeń, pyłów i wody, zapewniająca poziom ochrony IP67, czyni moduł idealnym rozwiązaniem do aplikacji w trudnych warunkach środowiskowych, zarówno wewnątrz, jak i na zewnątrz zakładów produkcyjnych.
Budowa i montaż modułu MVK+ MPNIO DI8 DO8
Zoptymalizowana konstrukcja umożliwia prosty montaż dzięki dwupunktowemu systemowi śrubowemu. Kompaktowe wymiary (wysokość: 39 mm, szerokość: 63 mm, głębokość: 225 mm) pozwalają na instalację modułu nawet w ograniczonej przestrzeni sterowni. Wyposażenie w standardowe konektory M12 oraz 7/8" upraszcza i przyspiesza integrację z pozostałymi elementami systemu automatyki.
Dlaczego warto wybrać moduł sieciowy MVK+ MPNIO DI8 DO8?
- Wysoka wydajność: możliwość sterowania szerokim wachlarzem urządzeń końcowych.
- Łatwa diagnostyka i minimalizacja przestojów dzięki przejrzystemu systemowi sygnalizacji i obsłudze Fast-Start-Up.
- Elastyczność zastosowań – kompatybilność z szeroką gamą czujników i urządzeń wykonawczych.
- Bezpieczeństwo i niezawodność pracy nawet w wymagających środowiskach przemysłowych.
Moduł sieciowy MVK+ MPNIO DI8 DO8 stanowi fundament nowoczesnych, wydajnych i odpornych systemów automatyki przemysłowej, dostosowanych do obecnych i przyszłych wyzwań produkcyjnych.
