Dostępny
Wejścia/wyjścia cyfrowe
DI6 DO6 IOL2 (IRT)
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Galvanic separation input/output | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42,7 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X2 |
| Typ przyłącza 2 | X3-X5 |
| Typ przyłącza 3 | X6, X7 |
| Typ przyłącza 4 | XD1, XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DO |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / IO-Link (US) |
| PIN 5 | 0 V (UA) |
Typ przyłącza 4
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |
Typ przyłącza 5
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

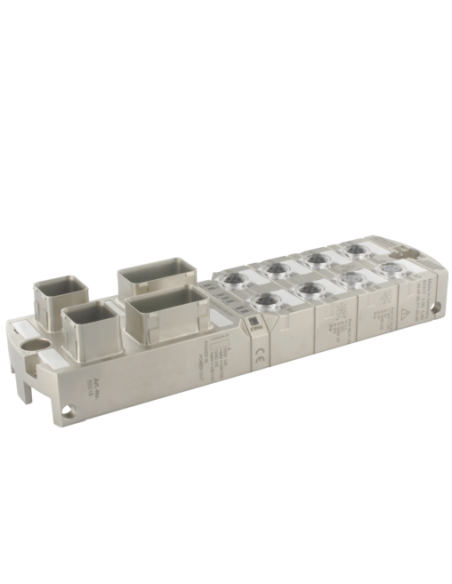

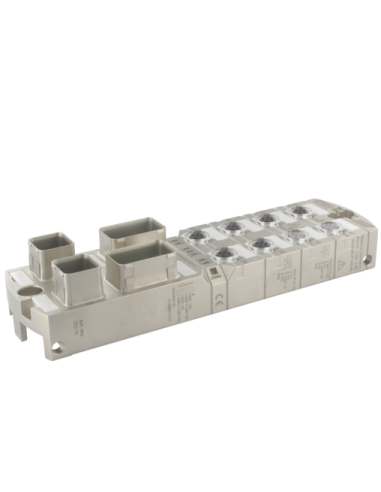

Moduł sieciowy MVK MPNIO DI6 DO6 IOL IRT 55516 – nowoczesna komunikacja przemysłowa PROFINET i IO-Link
Moduł sieciowy MVK MPNIO DI6 DO6 IOL IRT 55516 to zaawansowane urządzenie przeznaczone do realizacji zadań automatyki w środowiskach przemysłowych. Zapewnia wysoką niezawodność transmisji oraz łatwość integracji z systemami opartymi na Profinet i IO-Link.
Zalety i cechy modułu sieciowego
- Wysoka odporność na działanie czynników zewnętrznych – stopień ochrony IP67 umożliwia pracę w trudnych warunkach przemysłowych.
- Solidna, całkowicie zalana obudowa gwarantuje bezpieczeństwo i ochronę podzespołów przed wilgocią, kurzem oraz pyłem.
- Separacja galwaniczna zapewnia zwiększone bezpieczeństwo układów automatyki przemysłowej.
- Obsługa szybkiej komunikacji Ethernet (10/100 Mbit/s) przez złącza RJ45 Push Pull pozwala na efektywną wymianę danych w sieci.
- Złącza M12 (5-pinowe) oraz Push Pull umożliwiają łatwą integrację z różnymi urządzeniami oraz szybkie podłączenie kabli sygnałowych, zasilających i komunikacyjnych.
Możliwości wykorzystania modułu MVK MPNIO DI6 DO6 IOL IRT 55516
Moduł sieciowy znajduje zastosowanie w wielu branżach przemysłu, szczególnie tam, gdzie kluczowa jest bezawaryjna wymiana sygnałów wejść/wyjść cyfrowych oraz szybka komunikacja z urządzeniami ekosystemu Industry 4.0.
- Automatyka maszyn i linii produkcyjnych
- Systemy transportu wewnętrznego i logistyki
- Zintegrowane systemy monitorowania oraz sterowania
- Precyzyjna obsługa czujników i elementów wykonawczych dzięki wsparciu IO-Link
- Wysoka elastyczność instalacji dzięki różnym typom przyłączy
Najważniejsze funkcjonalności i korzyści użytkowania
MVK MPNIO DI6 DO6 IOL IRT to moduł Profinet z sześcioma wejściami cyfrowymi (DI6), sześcioma wyjściami cyfrowymi (DO6) oraz zintegrowanymi dwoma portami IO-Link Master klasy B. Umożliwia rozbudowę każdego systemu o funkcjonalności takie jak:
- Zaawansowana diagnostyka – sygnalizacja stanu i zdarzeń poprzez diody LED oraz przesył diagnostyki przez magistralę Profinet.
- Szybki czas uruchomienia (Fast-Start-Up) – idealny do aplikacji wymagających natychmiastowej gotowości systemu.
- Wykrywanie i lokalizacja uszkodzeń, w tym zwarć oraz przerw kablowych na poziomie portów.
- Współpraca z różnymi urządzeniami IO-Link oraz obsługa automatycznego wykrywania prędkości transmisji (COM1, COM2, COM3).
- Możliwość indywidualnej konfiguracji wejść i wyjść, z obciążalnością pinów do 2A.
Typowe zastosowania – automatyka przemysłowa, robotyka, linie produkcyjne
Moduł MVK MPNIO DI6 DO6 IOL IRT 55516 przeznaczony jest do integracji w wymagających instalacjach przemysłowych. Stosowany jest w rozproszonych systemach wejść/wyjść, w aplikacjach wymagających komunikacji w czasie rzeczywistym oraz wszędzie tam, gdzie zachodzi potrzeba połączenia wielu czujników i elementów wykonawczych z siecią Profinet.
Kompatybilność z technologią IO-Link umożliwia podłączanie nowoczesnych, inteligentnych czujników i urządzeń wykonawczych, co przekłada się na zoptymalizowaną diagnostykę i konserwację predykcyjną instalacji.
Wymiary, montaż i wytrzymałość

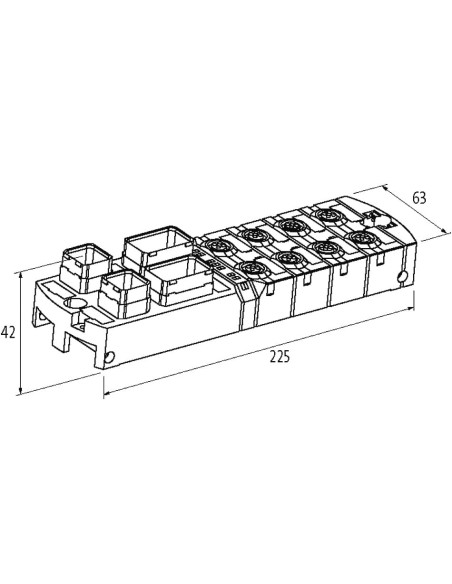

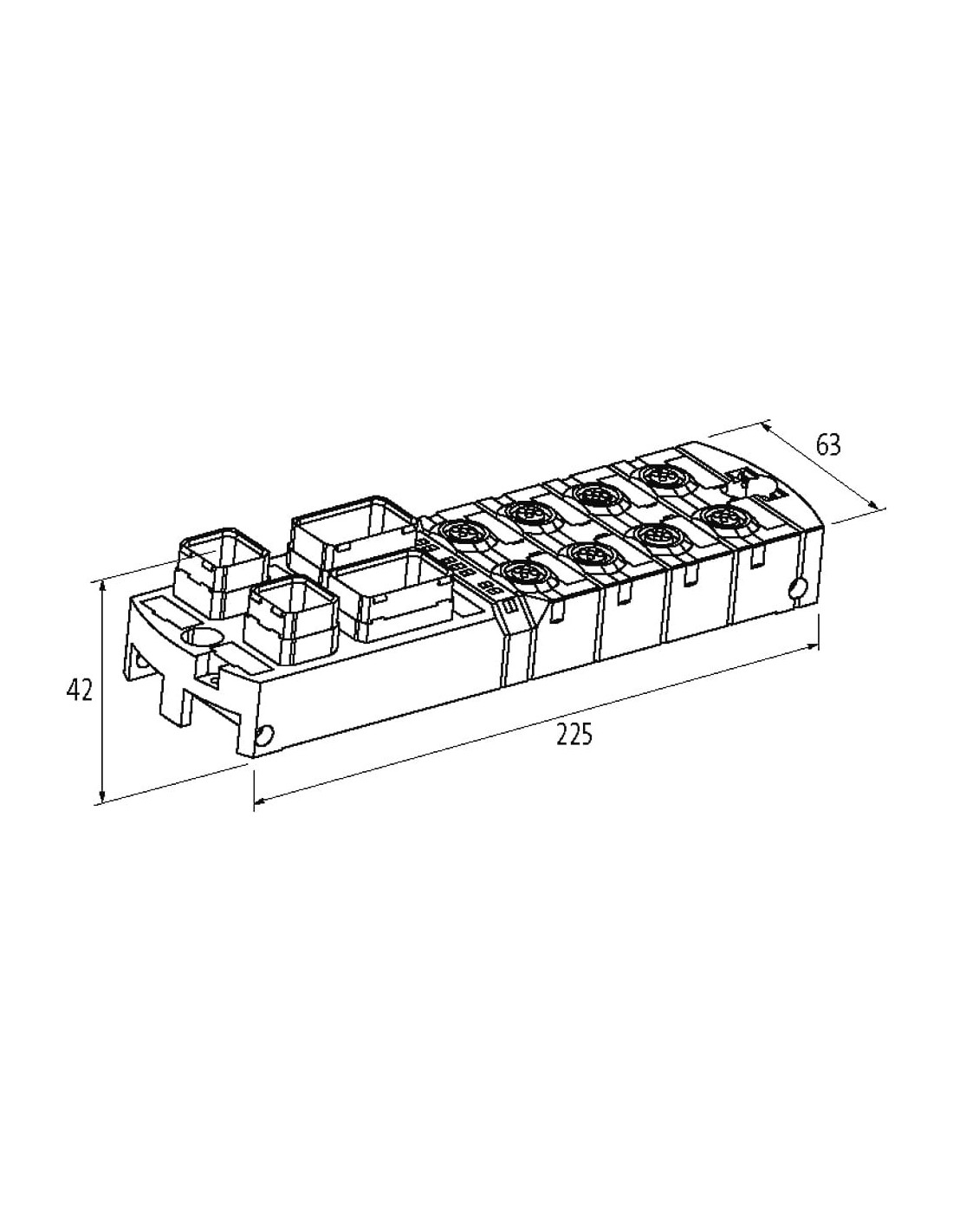

- Kompaktowe wymiary: 225 mm x 63 mm x 42,7 mm umożliwiają instalację nawet w ograniczonych przestrzeniach.
- Dwupunktowe mocowanie śrubowe zapewnia stabilność nawet przy intensywnej eksploatacji w przemyśle ciężkim.
- Wytrzymałość mechaniczna oraz szeroki zakres temperatur pracy (od 0°C do 55°C) i przechowywania (od -20°C do 70°C).
Podsumowanie – kluczowe atuty MVK MPNIO DI6 DO6 IOL IRT 55516
Profesjonalny moduł sieciowy PROFINET z IO-Link, odporny na trudne warunki przemysłowe, umożliwia elastyczną i niezawodną rozbudowę nowoczesnych systemów automatyki. Zapewnia szybkie połączenia, zaawansowaną diagnostykę i pełną kompatybilność z najnowszymi standardami komunikacji przemysłowej. Zastosowanie tego modułu pozwala na łatwą konfigurację oraz efektywne zarządzanie sygnałami cyfrowymi i urządzeniami inteligentnymi w zautomatyzowanych zakładach i liniach produkcyjnych.
