Dostępny
Wejścia/wyjścia cyfrowe
DIO12 DIO4/IOL4 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

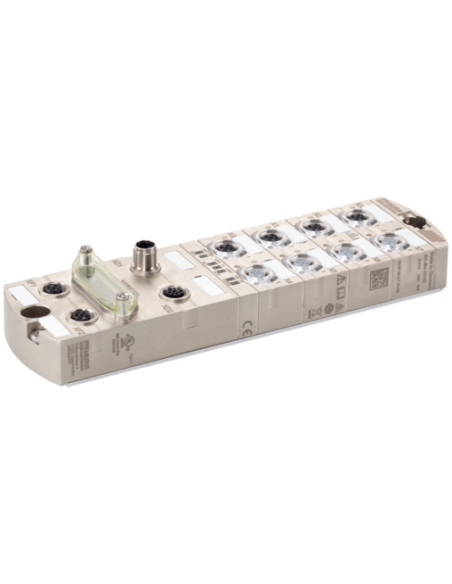

Moduł sieciowy PROFINET MVK-MPNIO DIO12 DIO4/IOL4 IRT M12L 5P 55182 – nowoczesna automatyzacja przemysłowa
Moduł sieciowy MVK-MPNIO DIO12 DIO4/IOL4 IRT M12L 5P 55182 to zaawansowany element infrastruktury przemysłowej, który znajduje szerokie zastosowanie w automatyce, robotyce oraz rozproszonych systemach sterowania. Charakteryzuje się całkowicie zalaną, odporną na warunki przemysłowe obudową o wysokim stopniu ochrony IP67, zapewniając długotrwałą i niezawodną pracę nawet w trudnych środowiskach.
Możliwości wykorzystania modułu sieciowego MVK-MPNIO 55182
Moduł jest idealnym rozwiązaniem do integracji w systemach sterowania maszyn, linii produkcyjnych oraz instalacjach automatyki budynkowej, gdzie kluczowa jest szybka i stabilna komunikacja. Obsługuje wysoce wydajny protokół PROFINET oraz komunikację IRT (Isochronous Real Time), co czyni go bardzo funkcjonalnym do:
- Połączenia czujników i elementów wykonawczych w rozbudowanych sieciach przemysłowych
- Integracji z systemami wykorzystującymi technologię IO-Link Master (V1.1.2)
- Realizacji aplikacji wymagających szybkiego uruchamiania i minimalnych przestojów dzięki funkcji Fast-Start-Up
- Implementacji w aplikacjach wymagających niezawodnej diagnostyki oraz monitoringu stanu portów, przewodów i zasilania
Zalety i funkcje modułu sieciowego MVK-MPNIO DIO12 DIO4/IOL4
Urządzenie charakteryzuje się uniwersalnością i elastycznością konfiguracji:
- 12 cyfrowych wejść/wyjść oraz 4 porty IO-Link (Master) – wszechstronność podłączania różnych typów czujników i urządzeń.
- Złącza M12 (kodowanie A, D, L) – szybka i pewna instalacja, zgodność z szeroką gamą przewodów.
- Obsługa dużych obciążeń prądowych (do 16A na linie zasilania) umożliwia podłączanie złożonych systemów wykonawczych.
- Zaawansowana diagnostyka – sygnalizacja stanu przez LED oraz komunikację magistralową pozwala na szybką identyfikację usterek i optymalizację konserwacji.
- Odporność na przeciążenia i zwarcia – podnosi bezpieczeństwo instalacji i chroni podłączone urządzenia.
- Szeroki zakres warunków pracy (temperatura robocza od -25°C do +60°C) – moduł przystosowany jest do pracy w różnorodnych środowiskach przemysłowych.
Typowe zastosowania modułu MVK-MPNIO DIO12 DIO4/IOL4
Moduł sieciowy MVK-MPNIO znajduje typowe zastosowanie w:
- Sterowaniu i monitorowaniu maszyn przemysłowych
- Systemach produkcji automatycznej oraz liniach montażowych
- Automatyzacji procesów magazynowania i logistyki
- Robotyce przemysłowej oraz zautomatyzowanych stanowiskach testowych
- Przemysłowych systemach pomiarowych i monitorujących
Dzięki rozbudowanej funkcjonalności, wysokiej niezawodności i łatwej integracji, moduł MVK-MPNIO DIO12 DIO4/IOL4 stanowi doskonały wybór do profesjonalnych aplikacji przemysłowych, które wymagają komunikacji w standardzie PROFINET oraz elastycznego wykorzystania portów IO-Link.
