Wejścia/wyjścia cyfrowe
DI8 DO8 (IRT)
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

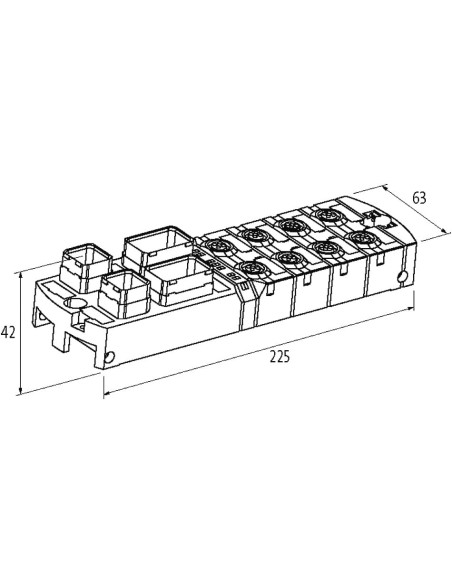

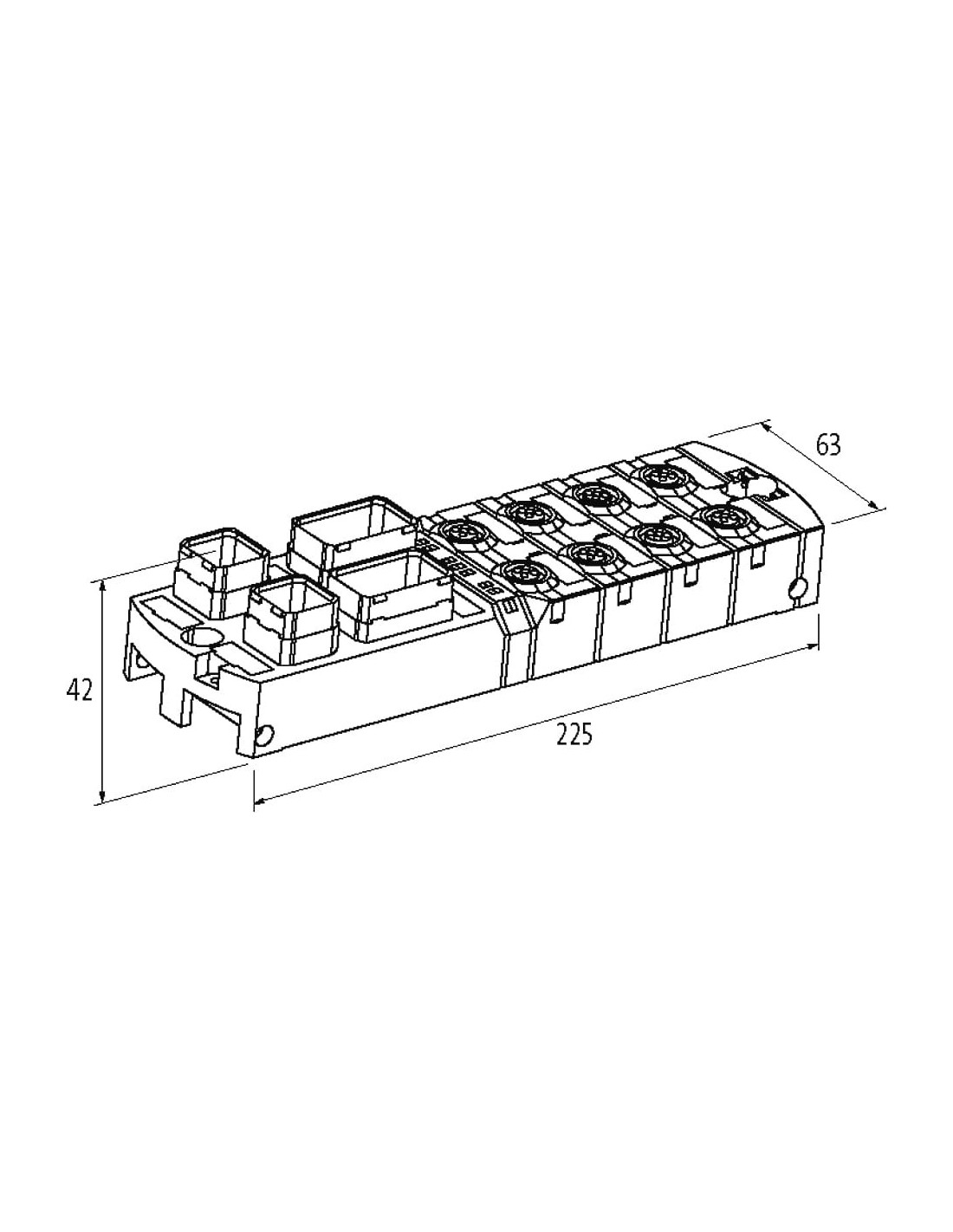

| Wysokość | 42,7 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

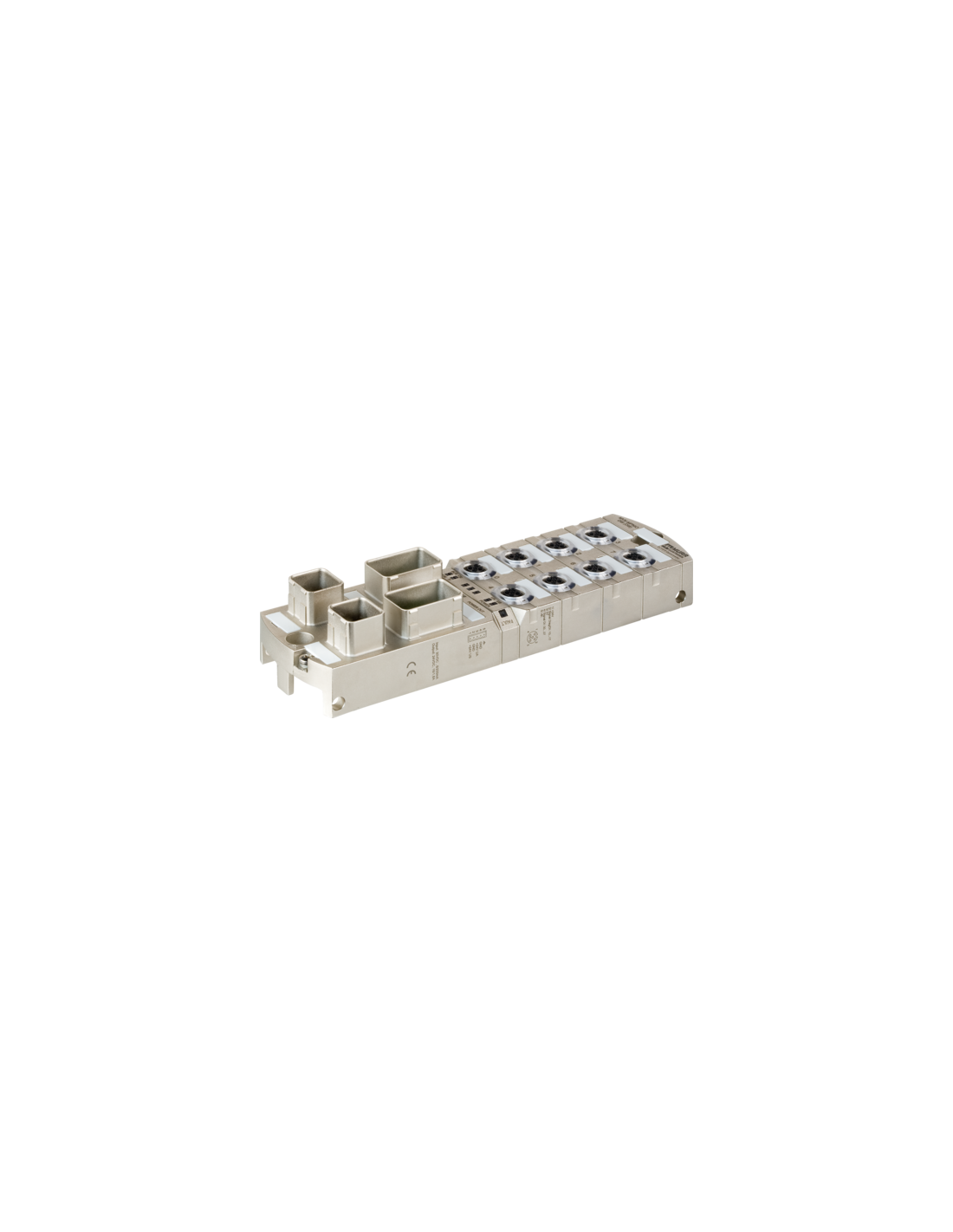

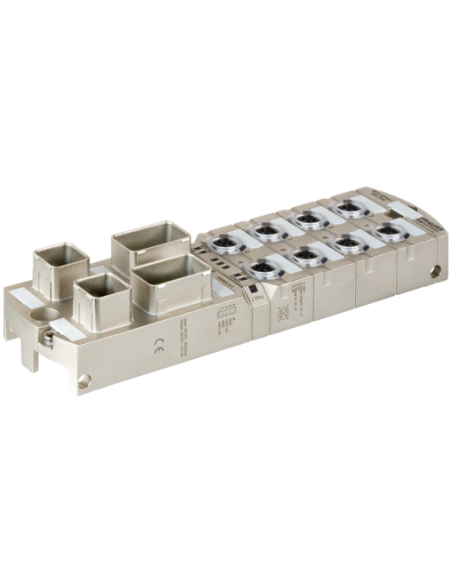

Moduł sieciowy MVK+MPNIO DI8 DO8 IRT PUSH PULL 555290 – profesjonalna komunikacja PROFINET dla automatyki przemysłowej
Moduł sieciowy MVK+MPNIO DI8 DO8 IRT PUSH PULL 555290 to zaawansowane rozwiązanie dla systemów automatyki przemysłowej, które umożliwia wydajną komunikację cyfrową oraz łatwą integrację z sieciami PROFINET. Dzięki solidnej i odpornej konstrukcji oraz licznym funkcjom diagnostycznym, moduł doskonale sprawdzi się w nawet najbardziej wymagających warunkach przemysłowych.
Najważniejsze zalety i zastosowanie modułu MVK+MPNIO DI8 DO8 IRT PUSH PULL
MVK+MPNIO 555290 obsługuje 8 wejść oraz 8 wyjść cyfrowych, wspierając komunikację w czasie rzeczywistym (IRT) oraz szybkie uruchomienie (Fast-Start-Up). Wysoki stopień ochrony IP67 gwarantuje niezawodność działania w trudnych warunkach środowiskowych, takich jak zakłady przemysłowe, linie produkcyjne czy aplikacje maszynowe. Moduł znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna i szybka wymiana sygnałów cyfrowych oraz sterowanie urządzeniami wykonawczymi.
- Integracja z systemami PROFINET – obsługa protokołu przemysłowego PROFINET pozwala na płynną współpracę z nowoczesnymi sterownikami PLC.
- Wytrzymałość – hermetycznie zamknięta obudowa oraz odporność na wibracje i uszkodzenia mechaniczne.
- Zaawansowane funkcje diagnostyczne – szybkie wykrywanie przeciążeń, zwarć, spadków napięcia i przerw w kablach, dzięki sygnalizacji LED oraz komunikatom przesyłanym przez magistralę.
- Bezpieczne połączenia – złącza typu Push Pull i M12 o wysokim stopniu ochrony oraz łatwym montażu eliminują ryzyko błędnego podłączenia i ułatwiają serwisowanie.
- Duża wydajność prądowa – obsługuje duże obciążenia na wyjściach, co ułatwia sterowanie różnorodnymi urządzeniami wykonawczymi, takimi jak siłowniki, lampy czy przekaźniki.
Solidna konstrukcja i elastyczność montażu
Obudowa modułu została wykonana z trwałych materiałów odpornych na działanie czynników zewnętrznych. Zastosowanie 2-otworowego mocowania śrubowego umożliwia wygodną i stabilną instalację urządzenia w szafach sterowniczych oraz na maszynach. Niewielkie wymiary (wysokość 42,7 mm, szerokość 63 mm, głębokość 225 mm) pozwalają na oszczędność miejsca i łatwą integrację w istniejących systemach.
Łatwość podłączenia i różnorodność interfejsów
Moduł wyposażony jest w złącza typu:
- M12 (5-pinowe, kodowanie A) dla wejść i wyjść cyfrowych
- RJ45 (Push Pull) dla danych Ethernet/PROFINET
- Push Pull Power do zasilania urządzenia
Typowe zastosowania modułu MVK+MPNIO DI8 DO8 IRT PUSH PULL
Moduł sieciowy MVK+MPNIO DI8 DO8 jest wykorzystywany głównie w:
- Automatyzacji linii produkcyjnych i maszyn przemysłowych
- Integracji nowoczesnych systemów rozproszonych wejść/wyjść
- Układach sterowania urządzeniami wykonawczymi (np. siłowniki, zawory, lampy sygnalizacyjne)
- Instalacjach wymagających szybkiej wymiany danych oraz zaawansowanej diagnostyki stanu pracy
Podsumowanie – moduł MVK+MPNIO DI8 DO8 IRT PUSH PULL 555290
MVK+MPNIO DI8 DO8 IRT PUSH PULL 555290 to niezawodny i nowoczesny moduł sieciowy, który spełnia wymagania współczesnych systemów automatyki przemysłowej. Wysoka funkcjonalność, zaawansowane opcje diagnostyczne oraz odporność na warunki zewnętrzne czynią ten produkt idealnym wyborem do nowoczesnych aplikacji w przemyśle.
