bezpieczne wejścia i wyjścia do kat 4/PLe (EN ISO 13849-1), do SIL 3 (IEC 61508), do SILCL 3 (IEC 62061)
FDI8/4 DO4 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 98 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| PFHd (IEC 61508) | 16,53 E-10/h |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
| SIL CL (IEC 62061) | 3 |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Prąd roboczy na pin maks. | Przy stosowaniu pinu 1 i pinu 5, Przy stosowaniu pinu 1 lub pinu 5, 0.2 A, 0.7 A |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Napięcie robocze wejścia F | 24 V |
| Type Safety input | dla czujników elektronicznych lub wyłączników mechanicznych |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin (safety) maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wykrywanie przerwania przewodu | tak |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Układ wykrywania zwarć poprzecznych | Czujnik/Aktuator |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 44 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | Mx |
| PIN 4 | Px |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US 1) Test Pulse P 4 |
| PIN 2 | FDI |
| PIN 3 | 0 V (US 1) |
| PIN 4 | FDI |
| PIN 5 | 24 V DC (US 1) Test Pulse P 2 |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

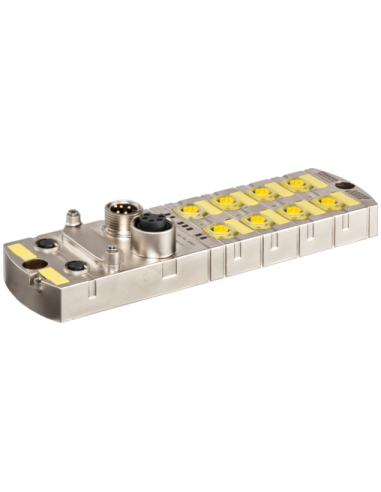

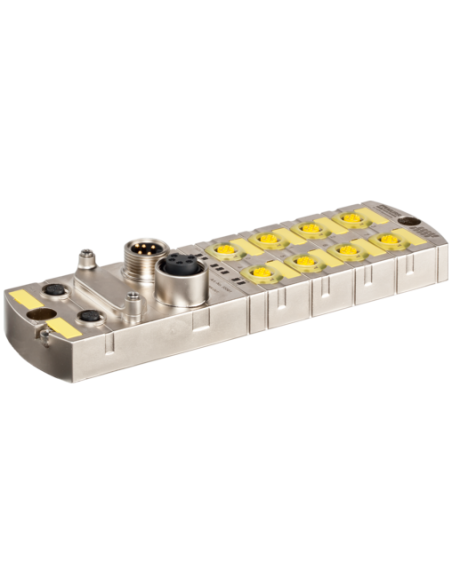

Moduł sieciowy MVK-MPNIO F DI8/4 F DO4 7/8" IRT 55557 – Bezpieczna komunikacja przemysłowa PROFINET
Moduł sieciowy MVK-MPNIO F DI8/4 F DO4 o numerze katalogowym 55557 to nowoczesne i niezawodne rozwiązanie przeznaczone do zastosowań przemysłowych, gdzie kluczowe znaczenie mają wysoka dostępność, bezpieczeństwo funkcjonalne oraz wydajność komunikacji w sieciach automatyki.
Bezpieczne wejścia i wyjścia cyfrowe – kategoria 4, PLe, SIL 3
Urządzenie zapewnia bezpieczne wejścia i wyjścia spełniające wymagania norm: EN ISO 13849-1 (kat. 4/PLe), IEC 61508 (SIL 3) oraz IEC 62061 (SILCL 3). Dzięki temu moduł znajduje zastosowanie w aplikacjach wymagających wysokiego poziomu bezpieczeństwa, takich jak systemy bezpieczeństwa maszyn, linie produkcyjne czy automatyka procesowa.
Zaawansowana komunikacja – PROFINET, IRT, MRP
Obsługa protokołu PROFINET gwarantuje szybką i stabilną transmisję danych w sieciach przemysłowych. Moduł wspiera technologię IRT (Isochronous Real Time) oraz obsługę redundancji (MRP client), co pozwala na budowę niezawodnych instalacji o wymagających czasach reakcji, typowo spotykanych w zaawansowanych systemach automatyki.
Szeroki zakres zastosowań w automatyce przemysłowej
Moduł MVK-MPNIO F DI8/4 F DO4 55557 sprawdzi się wszędzie tam, gdzie potrzebne są:
- Bezpieczne sterowanie urządzeniami wykonawczymi – dzięki dedykowanym wyjściom cyfrowym do 2 A
- Integracja z czujnikami i wyłącznikami bezpieczeństwa – bezpośrednie podłączenie czujników elektronicznych oraz mechanicznych
- Zdalny monitoring oraz diagnostyka – wbudowane funkcje diagnostyczne informujące o stanie modułu, przerwach w przewodach, zwarciach, przeciążeniu, niedonapięciu oraz statusie pracy
- Zastosowania wymagające wysokiego stopnia ochrony IP67 – niezawodne działanie w trudnych warunkach przemysłowych
Kompaktowa i solidna konstrukcja – montaż i warunki pracy
Kompaktowe wymiary (225 × 63 × 44 mm) oraz metalowa obudowa IP67 umożliwiają montaż modułu bezpośrednio na maszynie lub w szafie sterowniczej. Odporny na kurz, wilgoć i wstrząsy, może pracować w temperaturach od -20°C do +55°C, co pozwala na jego wykorzystanie również w wymagających środowiskach przemysłowych.
Łatwa integracja i elastyczność podłączeń
Moduł zapewnia wielofunkcyjne przyłącza M12 i 7/8" z różnym kodowaniem, dedykowane zarówno do zasilania, połączenia Ethernet, jak i podłączania czujników czy urządzeń wykonawczych. Wyraźne oznaczenia oraz kolorowe uchwyty stykowe ułatwiają szybki montaż, a mocowanie na dwie śruby zapewnia stabilność urządzenia.
Korzyści i zastosowanie modułu MVK-MPNIO F DI8/4 F DO4 7/8" IRT 55557
- Podniesienie poziomu bezpieczeństwa maszyn oraz linii produkcyjnych
- Możliwość zastosowania w aplikacjach wymagających certyfikowanych poziomów bezpieczeństwa (kat. 4, PLe, SIL 3)
- Minimalizacja przestojów dzięki rozbudowanej diagnostyce oraz odporności na czynniki środowiskowe
- Szybka konfiguracja oraz prosta integracja w środowiskach PROFINET
Moduł sieciowy MVK-MPNIO F DI8/4 F DO4 55557 to rozwiązanie przeznaczone dla nowoczesnych zakładów przemysłowych, magazynów automatycznych, zautomatyzowanych linii produkcyjnych oraz wszędzie tam, gdzie priorytetem jest niezawodność, niezależność od warunków otoczenia oraz wysokie bezpieczeństwo pracy urządzeń i ludzi.
