Dostępny
Wejścia cyfrowe
DI8 DI8 (IRT)
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42,7 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1, XD2 |
| Typ przyłącza 3 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

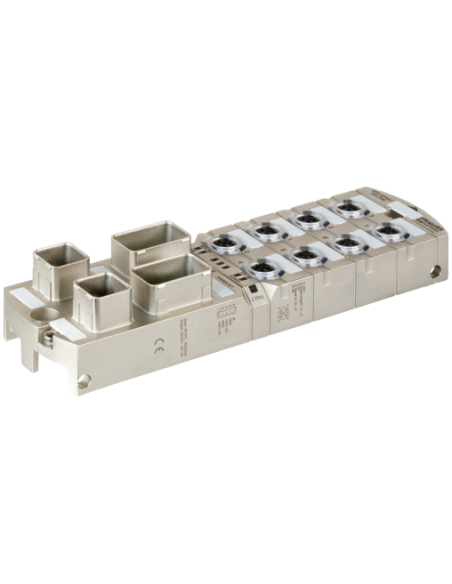

Moduł sieciowy MVK+ MPNIO DI8 DI8 IRT Push Pull 55528 – nowoczesne rozwiązanie dla przemysłu
Moduł sieciowy MVK+ MPNIO DI8 DI8 IRT Push Pull o kodzie produktu 55528 to zaawansowany technologicznie komponent zaprojektowany z myślą o zastosowaniu w nowoczesnych instalacjach przemysłowych. Umożliwia bezpieczne, szybkie i niezawodne przesyłanie sygnałów cyfrowych w warunkach przemysłowych, gwarantując jednocześnie wysoki poziom ochrony oraz stabilność komunikacji.
Zastosowanie modułu MVK+ MPNIO DI8 DI8 w automatyce przemysłowej
Dzięki obsłudze protokołu PROFINET oraz technologii IRT (Isochronous Real Time), moduł doskonale sprawdza się w środowiskach wymagających precyzyjnej i szybkiej wymiany danych, takich jak linie produkcyjne, maszyny przemysłowe, systemy transportowe, robotyka czy rozproszone systemy sterowania. Urządzenie jest przeznaczone do montażu w strefach przemysłowych, gdzie konieczna jest odporność na trudne warunki eksploatacyjne oraz prostota integracji z istniejącymi układami.
Najważniejsze cechy i zalety modułu
- 8 wejść cyfrowych o wysokiej odporności na przeciążenie i zwarcie.
- Galwaniczna separacja zapewniająca bezpieczeństwo podłączonych urządzeń.
- Obsługa Fast-Start-Up – błyskawiczny czas uruchomienia, idealny dla dynamicznych instalacji.
- Wytrzymała, szczelna obudowa (IP67) gwarantująca odporność na pył oraz wilgoć.
- Złącza Push Pull oraz M12 – wygoda i pewność podłączenia przewodów sygnałowych, zasilających oraz magistralnych.
- Zgodność ze standardem Ethernet 10/100 Mbit/s – szybki transfer danych.
- Zaawansowana diagnostyka – monitorowanie stanu urządzenia poprzez LED oraz komunikaty magistrali.
- Odporność na przegrzanie i przeciążenie – niezawodna praca nawet w trudnych warunkach.
Wytrzymała konstrukcja oraz kompaktowe wymiary

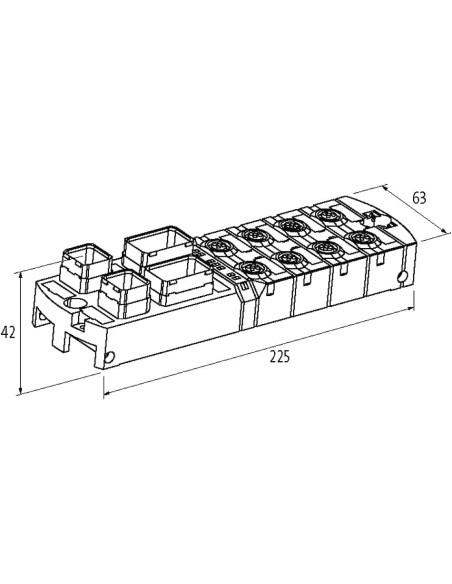

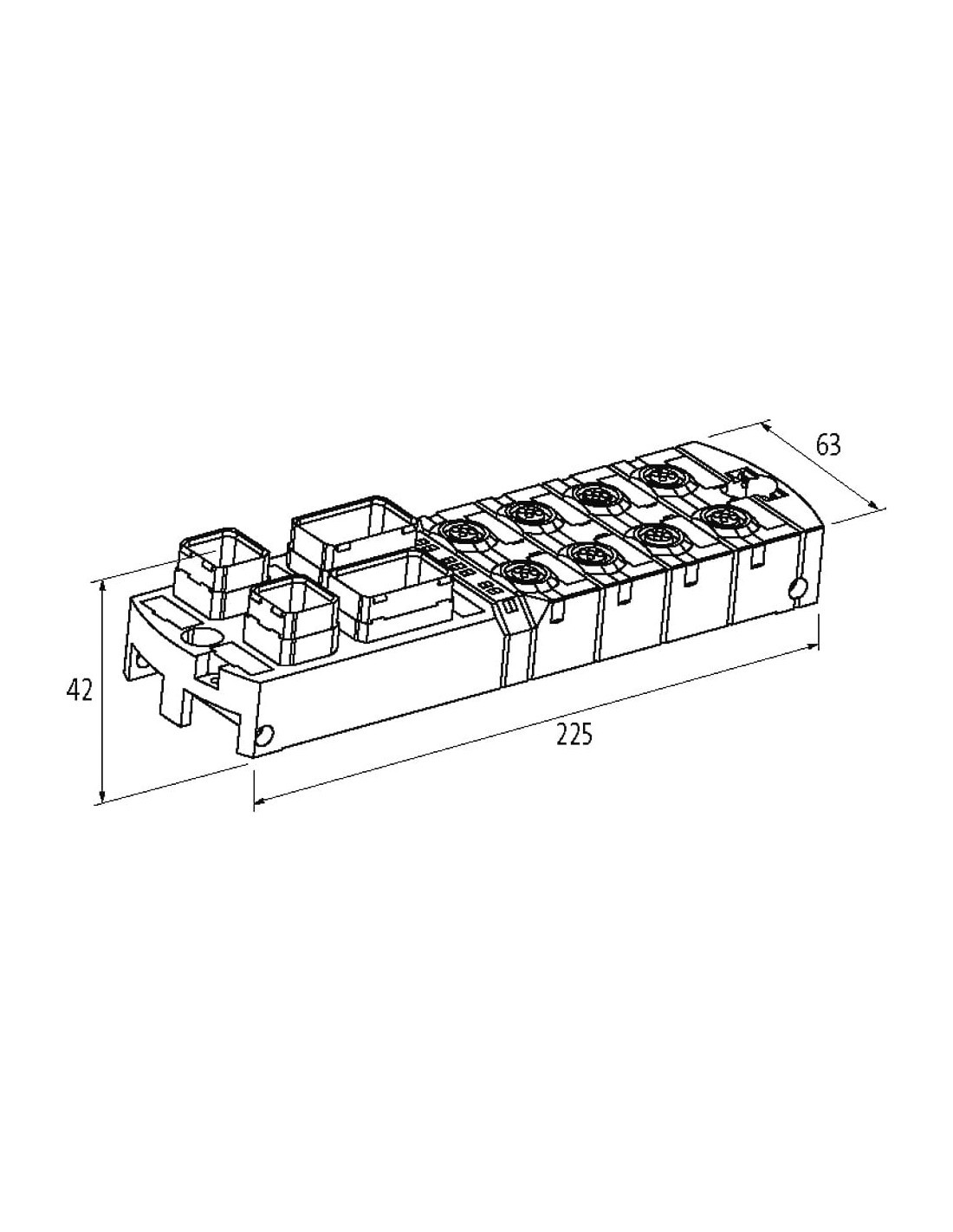

Solidna, monolityczna obudowa z galwaniczną separacją oraz stopniem ochrony IP67 zapewnia trwałość nawet w najtrudniejszych warunkach przemysłowych. Kompaktowe wymiary (225 mm x 63 mm x 42,7 mm) umożliwiają montaż w miejscach o ograniczonej przestrzeni, a mocowanie na 2 śruby zapewnia stabilność oraz łatwość instalacji.
Kompatybilność i łatwość integracji
Moduł sieciowy wyposażono w trzy typy złączy: M12 (5-pinowe), Push Pull (5-pinowe) oraz RJ45 (8-pinowe), co zapewnia szeroką kompatybilność z różnorodnymi przewodami oraz urządzeniami peryferyjnymi. Intuicyjne oznaczenia zacisków usprawniają konfigurację i połączenie z całym systemem automatyki.
Typowe zastosowania modułu sieciowego MVK+ MPNIO DI8 DI8 IRT Push Pull
- Systemy sterowania maszynami i liniami produkcyjnymi
- Automatyka magazynowa i logistyczna
- Robotyka przemysłowa
- Aplikacje wymagające szybkiej i niezawodnej wymiany danych
- Instalacje rozproszone w trudnych warunkach środowiskowych
Wysoka jakość wykonania oraz bogata funkcjonalność sprawiają, że moduł MVK+ MPNIO DI8 DI8 IRT Push Pull doskonale sprawdza się w każdej nowoczesnej instalacji przemysłowej, wymagającej zaawansowanej komunikacji oraz niezawodnych połączeń sygnałowych i zasilających.
