Dostępny
Wejścia cyfrowe
DI8 DI8
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.2 |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

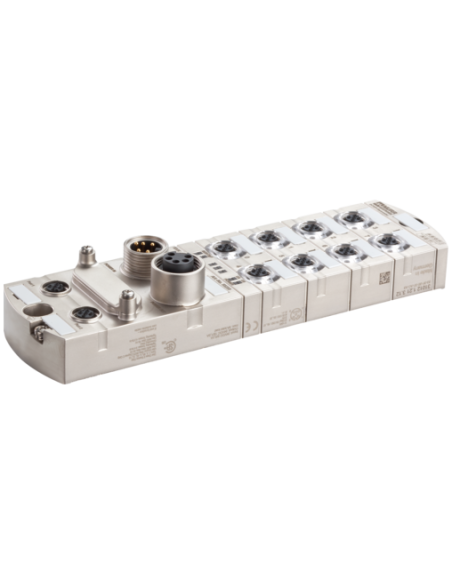

Moduł sieciowy MVK I/O Profinet DI8 + 8xDiagnose – profesjonalny, przemysłowy rozdzielacz wejść cyfrowych
Moduł sieciowy MVK I/O Profinet DI8 + 8xDiagnose (kod produktu: 55287) to zaawansowane urządzenie przeznaczone do zastosowań w automatyce przemysłowej. Umożliwia niezawodną, szybką i bezpieczną komunikację cyfrową w ramach przemysłowych sieci Profinet. Moduł stanowi solidny punkt rozdziału sygnałów instalacyjnych dla maszyn i linii produkcyjnych, oferując rozszerzone funkcje diagnostyczne oraz najwyższy poziom odporności na trudne warunki środowiskowe.
Zalety i kluczowe cechy modułu MVK I/O Profinet DI8 + 8xDiagnose
- 8 cyfrowych wejść (DI8) umożliwiających podłączenie szerokiej gamy czujników oraz urządzeń wykonawczych.
- Zaawansowana diagnostyka dla każdego kanału – szybka identyfikacja usterek, takich jak przeciążenia, zwarcia czy przerwanie kabla.
- Kompatybilność z protokołem PROFINET – gwarancja integracji z systemami automatyki zgodnymi z międzynarodowymi standardami.
- Wytrzymała obudowa o stopniu ochrony IP67 gwarantuje odporność na wodę, pył i drgania; całość w pełni zalana masą chroniącą układ elektroniczny.
- Szybka komunikacja Ethernet (10/100 Mbit/s) za pośrednictwem złącz M12 z kodowaniem D.
- Łatwa instalacja dzięki wykorzystaniu standardowych konektorów M12 oraz 7/8”.
- Galwaniczna separacja obwodów zapewniająca maksymalny poziom bezpieczeństwa eksploatacji.
- Wyraźne sygnalizacje LED oraz diagnostyka przez magistralę.
- Odporność na przeciążenia i zwarcia – długotrwała i pewna praca także w trudnych warunkach.
Przeznaczenie i typowe zastosowania MVK I/O Profinet DI8 + 8xDiagnose
Moduł szczególnie polecany jest do wykorzystania w zaawansowanych systemach automatyki przemysłowej, gdzie wymagana jest niezawodność przesyłu sygnałów oraz szybka diagnostyka błędów.
Wyjątkowo sprawdza się w:
- Liniach produkcyjnych i montażowych.
- Automatyzacji maszyn, robotyce oraz intralogistyce.
- Systemach monitoringu i kontroli stanu czujników.
- Rozproszonych systemach sterowania i rozdziału sygnałów.
- Środowiskach narażonych na wilgoć, kurz i zmienne temperatury.
Solidna konstrukcja dla wymagającego przemysłu
Zwarta i wytrzymała konstrukcja (wymiary: 225 mm x 63 mm x 42 mm) pozwala na łatwy montaż nawet w ograniczonych przestrzeniach. Dwa otwory do montażu śrubowego umożliwiają stabilne i trwałe zamocowanie. Wysoki stopień ochrony IP67 sprawia, że moduł jest idealny do pracy bezpośrednio na maszynie, w tym także na zewnątrz szaf sterowniczych.
Nowoczesność, bezpieczeństwo i wydajność w jednym module
Dzięki obsłudze zaawansowanych protokołów i dużej liczbie wejść cyfrowych, MVK I/O Profinet DI8 + 8xDiagnose stanowi niezastąpiony element nowoczesnych instalacji automatyki. Moduł dedykowany jest dla klientów oczekujących wysokiej jakości, pewnej pracy oraz łatwości integracji i rozbudowy systemów sterowania.
