Wejścia/wyjścia cyfrowe
DIO4 DIO4 AO4
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Czas przetwarzania wyjścia analogowego | 1 ms |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In |
| Connection type 6 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | Pin A |
| PIN 5 | FE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Connection type 6
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

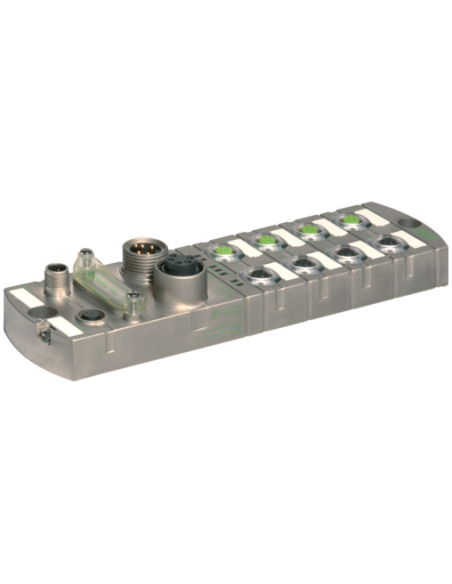

Moduł sieciowy MVK I/O Profibus DP AO4 (I) DIO4 (DIO4) 55292 – Profesjonalne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MVK I/O Profibus DP, AO4 (I) DIO4 (DIO4) o kodzie produktu 55292 to wytrzymałe i w pełni zalane urządzenie przeznaczone do zastosowań w wymagających środowiskach przemysłowych. Urządzenie zapewnia bezpieczne i niezawodne przesyłanie sygnałów oraz efektywne zarządzanie wejściami i wyjściami, wspierając szeroki zakres automatyzacji procesów produkcyjnych.
Zaawansowane funkcje i zalety modułu MVK I/O Profibus DP
- Kompatybilność z Profibus DP – umożliwia szybkie przesyłanie danych z prędkością do 12 Mbit/s.
- Wielofunkcyjne wejścia/wyjścia cyfrowe i analogowe: DIO4 (cyfrowe wejścia/wyjścia) oraz AO4 (wyjścia analogowe), które pozwalają na integrację różnorodnych czujników i elementów wykonawczych.
- Odporność na przeciążenia i zwarcia – wysoki poziom bezpieczeństwa pracy urządzenia nawet w trudnych warunkach, potwierdzony szczelnością obudowy klasy IP67.
- Łatwa diagnostyka – zaawansowane funkcje monitorowania, w tym LED-y sygnalizacyjne na każdym kanale oraz szeroki zakres opcji diagnostycznych dostępnych przez magistralę Profibus.
- Solidna i zwarta konstrukcja – aluminiowa, zalana obudowa gwarantuje odporność na pył, wodę oraz uszkodzenia mechaniczne, co czyni moduł idealnym do montażu bezpośrednio w strefach produkcyjnych.
- Szybka i przejrzysta instalacja – złącza M12 (A i B) oraz 7/8'' zapewniają stabilność połączenia, ergonomię oraz minimalizację czasu montażu.
Typowe zastosowania modułu Profibus DP MVK I/O – Automatyka przemysłowa
Moduł znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych, maszynach przemysłowych, centrach logistycznych oraz systemach transportu wewnętrznego. Idealny do integracji rozproszonych punktów IO w halach produkcyjnych, gdzie wysoka odporność środowiskowa i stabilność pracy są kluczowe dla ciągłości procesów technologicznych.
- Sterowanie maszynami i urządzeniami produkcyjnymi
- Zbieranie danych z czujników i elementów wykonawczych
- Integracja z istniejącymi systemami Profibus DP
- Automatyzacja linii pakujących, montażowych i logistycznych
Bezpieczeństwo i niezawodność – Moduł MVK I/O 55292
Dzięki pełnej odlewanej obudowie, stopniowi ochrony IP67 oraz rozbudowanej diagnostyce stanów pracy, prezentowany moduł gwarantuje długotrwałe, niezawodne użytkowanie nawet w wymagających warunkach przemysłowych. Bieżąca sygnalizacja za pomocą LED-ów oraz analiza błędów magistrali zapewniają szybką reakcję na nieprawidłowości w pracy systemu.
Łatwość podłączania i elastyczność integracji
Dzięki złączom M12 i 7/8” oraz przemyślanej konstrukcji, która zapewnia szybkie podłączenie przewodów sygnałowych i zasilających, moduł sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów automatyki. Moduł umożliwia wygodne adresowanie za pomocą przełączników obrotowych oraz rozszerzanie systemu o kolejne moduły.
Podsumowanie – Profesjonalny moduł sieciowy Profibus DP do wymagających zastosowań
Moduł MVK I/O Profibus DP, AO4 (I) DIO4 (DIO4) 55292 to efektywne, odporne i uniwersalne rozwiązanie do integracji systemów wejść/wyjść w wymagających aplikacjach automatyki przemysłowej. Wytrzymałość, niezawodność oraz pełna kompatybilność z magistralą Profibus DP czynią go godnym zaufania wyborem dla nowoczesnych zakładów produkcyjnych.
