Wejścia/wyjścia cyfrowe
DIO12 DIO4/IOL4 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 4-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

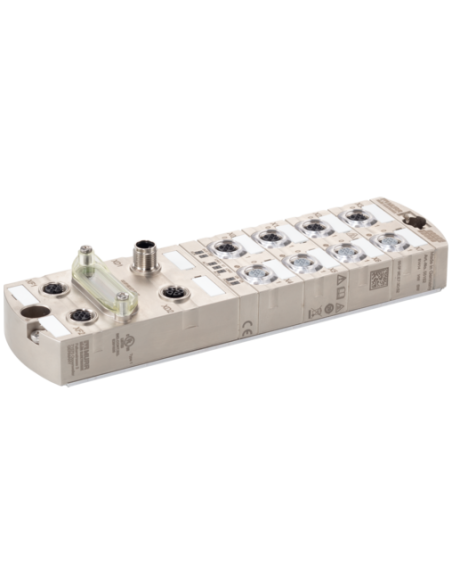

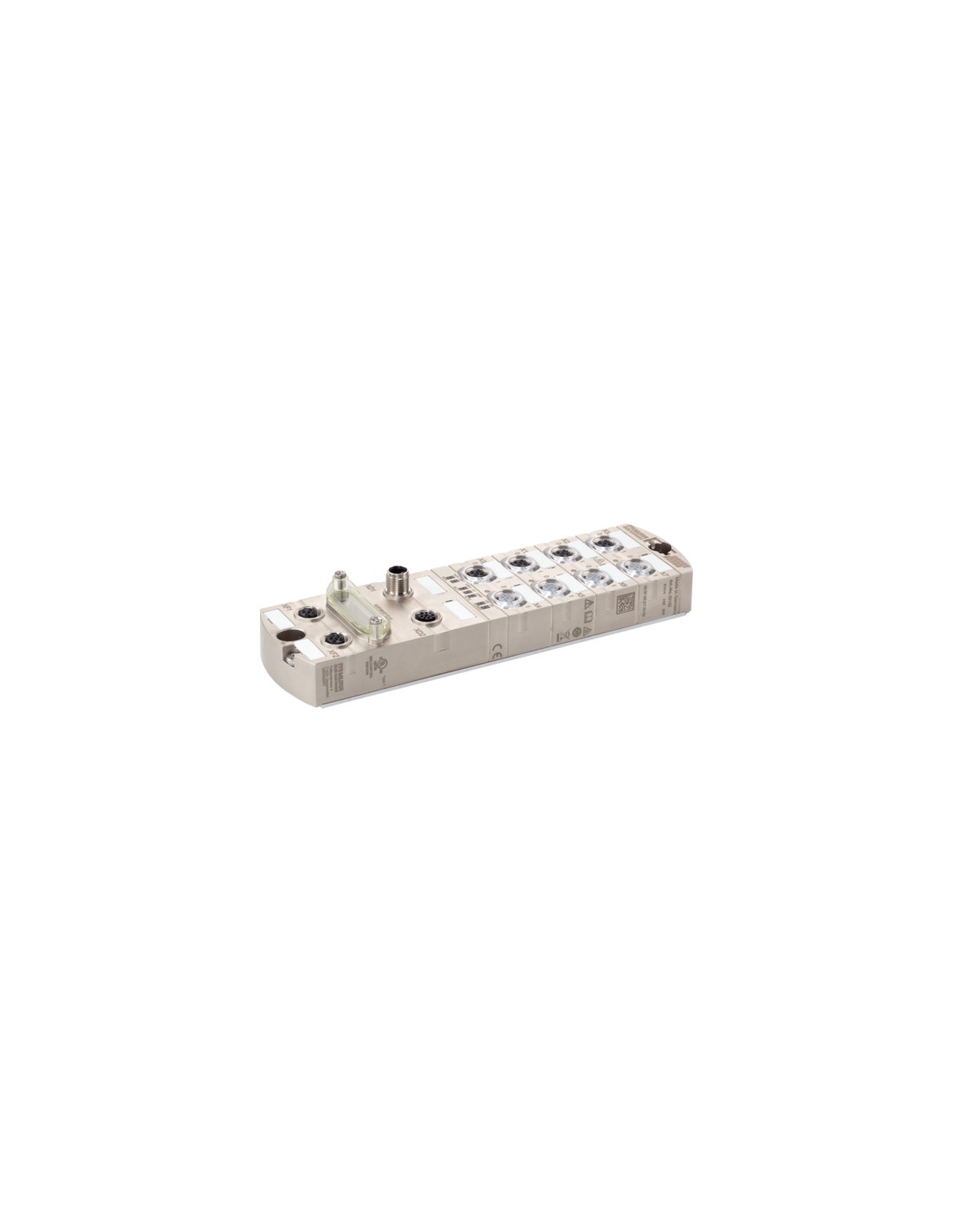

Moduł sieciowy MVK DIO12 DIO4/IOL4 IRT M12L 4P 55162 – rozbudowane możliwości komunikacji Profinet i IO-Link
Moduł sieciowy MVK DIO12 DIO4/IOL4 IRT (kod produktu: 55162) to nowoczesne rozwiązanie dedykowane integracji automatyki przemysłowej. Wyróżnia się wysokim poziomem niezawodności oraz odpornością mechaniczną, a także wszechstronną funkcjonalnością w zakresie komunikacji przemysłowej i bezpieczeństwa pracy.
Zastosowanie i zalety modułu MVK DIO12 DIO4/IOL4 IRT M12L 4P
Moduł MVK doskonale sprawdza się w aplikacjach wymagających zaawansowanej komunikacji Profinet oraz IO-Link, obsługując nowoczesne systemy sterowania maszyn i linii produkcyjnych. Stosowany jest w:
- Automatyce przemysłowej – do podłączania czujników, siłowników i innych urządzeń dzięki wszechstronnym wejściom/wyjściom cyfrowym i analogowym,
- Budowie maszyn oraz linii produkcyjnych, gdzie istotna jest prostota integracji oraz szybka wymiana danych,
- Stacjach montażowych i maszynach pakujących, gdzie zapewnia komunikację o wysokiej prędkości i stałą diagnostykę,
- Magazynach automatycznych, instalacjach transportowych, robotyce i systemach paletyzujących.
Najważniejsze funkcje i możliwości techniczne
- Wielofunkcyjność: 12 wejść/wyjść cyfrowych, 4 porty wejściowo-wyjściowe/IO-Link w standardzie IRT (Isochronous Real Time).
- Pełna kompatybilność z Profinet: obsługa protokołu zgodnie z wersją V2.3, klasa zgodności C, Fast-Start-Up, MRP-Client, Netload Class III, Shared Device/Input.
- IO-Link Master: 4-portowy (V1.1.2), obsługa różnych szybkości transmisji (COM1, COM2, COM3), automatyczna detekcja baudrate.
- Odporność środowiskowa: solidna, całkowicie zalana obudowa z klasą szczelności IP67 pozwala na montaż nawet w trudnych warunkach przemysłowych.
- Szeroki zakres temperatury pracy: od -25°C do +60°C.
- Wysokie dopuszczalne obciążenie prądowe (do 16 A).
- Niezawodność: zabezpieczenia przeciwzwarciowe i przeciążeniowe, wytrzymały montaż śrubowy, rozbudowana diagnostyka przez LED i sieć.
- Łatwy montaż: złącza M12 w różnych kodowaniach (A, L, D), przewidziane do połączeń z czujnikami, przewodami Ethernet i zasilającymi.
Uniwersalność i bezpieczeństwo w automatyce przemysłowej
Moduł sieciowy MVK DIO12 DIO4/IOL4 IRT został zaprojektowany z myślą o zwiększeniu niezawodności oraz uproszczeniu instalacji. Dzięki wszechstronnym opcjom komunikacji możliwe jest łatwe podłączenie różnorodnych urządzeń końcowych oraz rozbudowana diagnostyka stanu pracy modułu na poziomie zarówno portu, jak i całego urządzenia. Oferuje także możliwość szybkiego rozruchu oraz funkcję Shared Device, pozwalającą na dostęp wielu kontrolerów do tych samych zasobów.
Solidna konstrukcja i odporność na warunki przemysłowe
Obudowa o wymiarach 225 x 63 x 37 mm, wykonana z trwałych materiałów, sprawdzi się przy montażu na liniach produkcyjnych oraz w miejscach narażonych na wilgoć, kurz i wstrząsy. Stopień ochrony IP67 umożliwia stosowanie urządzenia w trudnych warunkach przemysłowych bez ryzyka uszkodzeń mechanicznych lub zalania.
Możliwości podłączeniowe – złącza M12, elastyczność w projektowaniu instalacji
Wielość rodzajów złączy umożliwia łatwą integrację z różnymi systemami okablowania przemysłowego. Złącza M12 w różnych kodowaniach (A, D, L) pozwalają na podłączenie zarówno sygnałów danych (Ethernet), jak i zasilania oraz urządzeń IO-Link. Dostępne są zarówno złącza męskie, jak i żeńskie o różnych liczbach biegunów, dostosowane do wymogów instalacji przemysłowych.
Podsumowanie – profesjonalny moduł sieciowy do automatyki przemysłowej
Moduł MVK DIO12 DIO4/IOL4 IRT M12L 4P to wszechstronne rozwiązanie dla przemysłu, umożliwiające realizację skomplikowanych zadań związanych z kontrolą i automatyką. Jego główne zalety to rozbudowana komunikacja, bezpieczeństwo użytkowania, niezawodność pracy w trudnych warunkach oraz szeroka gama możliwych zastosowań w nowoczesnych instalacjach przemysłowych.
