bezpieczne wejścia do kat 4/PLe (EN ISO 13849-1), do SIL 3 (IEC 61508), do SILCL 3 (IEC 62061)
FDI16/8 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 98 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| PFHd (IEC 61508) | 17 E-10/h |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
| SIL CL (IEC 62061) | 3 |
Dane elektryczne | Zasilanie
| Prąd roboczy na pin maks. | Przy stosowaniu pinu 1 i pinu 5, Przy stosowaniu pinu 1 lub pinu 5, 0.2 A, 0.7 A |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Napięcie robocze wejścia F | 24 V |
| Type Safety input | dla czujników elektronicznych lub wyłączników mechanicznych |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wykrywanie przerwania przewodu | tak |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Układ wykrywania zwarć poprzecznych | Czujnik/Aktuator |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 44 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Power In |
| Typ przyłącza 3 | Power Out |
| Typ przyłącza 4 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US 1) Test Pulse P 4 |
| PIN 2 | FDI |
| PIN 3 | 0 V (US 1) |
| PIN 4 | FDI |
| PIN 5 | 24 V DC (US 1) Test Pulse P 2 |
Typ przyłącza 2
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

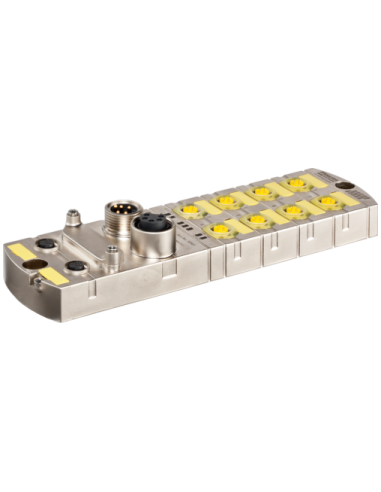

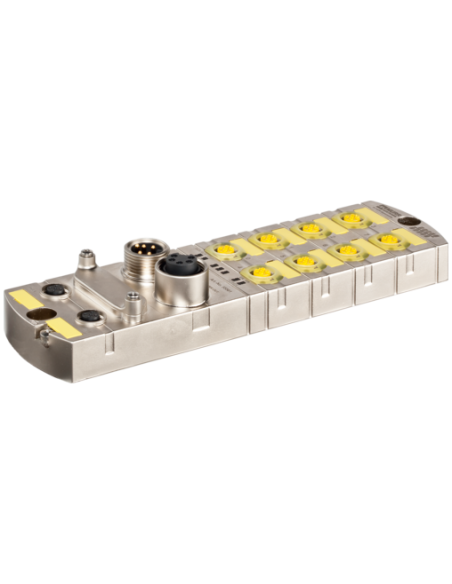

Moduł sieciowy PROFINET MVK-MPNIO F DI16/8 | Bezpieczne wejścia cyfrowe – Kod produktu: 55556
Moduł sieciowy MVK-MPNIO F DI16/8 to profesjonalne urządzenie umożliwiające rozbudowaną komunikację przemysłową poprzez magistralę PROFINET. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka niezawodność transmisji sygnałów cyfrowych, zgodność z normami PL e oraz SIL 3 i integracja w trudnych warunkach przemysłowych.
Zastosowanie modułu sieciowego MVK-MPNIO F DI16/8
MVK-MPNIO F DI16/8 jest przeznaczony do zastosowania w zautomatyzowanych liniach produkcyjnych, maszynach, systemach bezpieczeństwa, rozproszonych instalacjach automatyki oraz wszędzie tam, gdzie wymagane są bezpieczne wejścia cyfrowe wysokiej kategorii. Moduł ten zapewnia obsługę do 16 wejść cyfrowych w standardzie safety oraz komunikację opartą na PROFINET z obsługą IRT i MRP, gwarantując szybki i niezawodny przesył danych.
- Przemysł motoryzacyjny
- Automatyka maszyn i linii produkcyjnych
- Systemy bezpieczeństwa maszyn
- Robotyka
- Paletyzacja i intralogistyka
- Aplikacje wymagające obsługi sygnałów bezpieczeństwa
Zalety i możliwości modułu
Wysoka odporność mechaniczna i elektryczna dzięki szczelności IP67 umożliwia montaż bezpośrednio w trudnych warunkach przemysłowych.
Bezpieczne wejścia klasy 4/PLe zgodnie z normą EN ISO 13849-1 oraz do SIL 3 (IEC 61508) umożliwiają ochronę kluczowych procesów oraz stanowisk pracy.
Kompaktowe wymiary (225 x 63 x 42 mm) oraz łatwy montaż na dwa otwory śrubowe umożliwiają szybkie i elastyczne wdrożenie w dowolnym miejscu instalacji.
Rozbudowana diagnostyka:
- Sygnalizacja LED dla każdego kanału oraz diagnostyka poprzez magistralę – szybkie wykrywanie stanów awarii lub przeciążeń.
- Diagnoza przeciążenia, zwarcia i przerwania przewodu – lepsza kontrola stanu instalacji i uproszczone utrzymanie ruchu.
- Automatyczna detekcja niedociążenia oraz zwarć poprzecznych.
Elastyczność połączeń dzięki zastosowaniu popularnych złącz M12 oraz 7/8” usprawnia zarządzanie okablowaniem w dużych instalacjach.
Szybka komunikacja Ethernet 10/100 Mbit/s z kodowaniem D umożliwia integrację z nowoczesnymi sieciami przemysłowymi oraz natychmiastową reakcję układu na zmiany stanu wejść.
Najważniejsze cechy techniczne
- Bezpieczne wejścia cyfrowe typu F: dla czujników elektronicznych lub wyłączników mechanicznych.
- Obsługa protokołu PROFINET: w wersji 2.2, klasa zgodności C, adresowanie DCP, funkcja Shared Device/Input.
- Tryb komunikacji IRT oraz wsparcie dla klienta MRP.
- Sumaryczny prąd zasilania do 9 A.
- Trwałość projektowa: 20 lat.
- Zakres temperatury pracy: od -20 do +55°C.
- Stopień ochrony IP67.
Podsumowanie – profesjonalne rozwiązanie do komunikacji i bezpieczeństwa
Moduł sieciowy MVK-MPNIO F DI16/8 to wszechstronny, odporny na trudne warunki przemysłowe komponent do profesjonalnych aplikacji automatyki i systemów bezpieczeństwa. Integracja z siecią PROFINET oraz rozbudowana diagnostyka stanowią gwarancję wysokiej funkcjonalności i bezpieczeństwa infrastruktury przemysłowej.
