Wejścia/wyjścia cyfrowe
DIO14 DIO2/IOL2 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 4-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X5 |
| Typ przyłącza 2 | X6, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

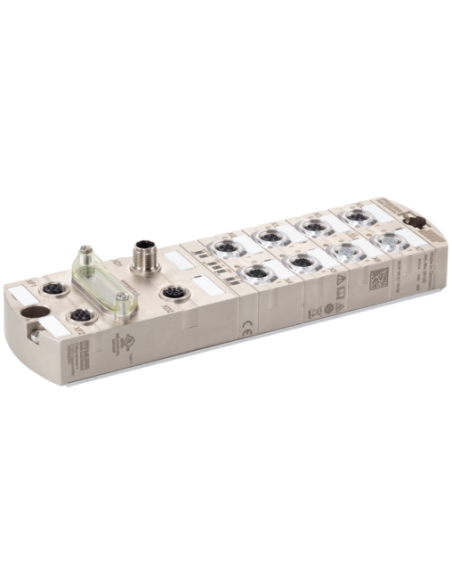

Moduł sieciowy MVK-MPNIO DIO14 DIO2/IOL2 IRT M12L 4P 55161 – Rozwiązanie dla Przemysłowej Automatyki
MVK-MPNIO DIO14 DIO2/IOL2 IRT M12L 4P 55161 to zaawansowany moduł sieciowy, opracowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie wyróżnia się wysoką niezawodnością, bogatą funkcjonalnością oraz zgodnością z protokołem PROFINET oraz technologią IO-Link Master V1.1.2.
Zalety i cechy kluczowe modułu sieciowego MVK-MPNIO 55161
- Wielofunkcyjność – obsługuje 14 cyfrowych wejść/wyjść oraz 2 kanały DIO/IO-Link, co umożliwia elastyczne podłączenie czujników oraz urządzeń wykonawczych.
- Kompatybilność z PROFINET – moduł jest w pełni zgodny z popularnym standardem sieci przemysłowych, zapewniając wydajną komunikację w czasie rzeczywistym (IRT).
- Obudowa o stopniu ochrony IP67 – całkowicie zalana, odporna na pył, wilgoć i trudne warunki przemysłowe.
- Łatwa integracja – złącza M12 w różnych wariantach kodowania umożliwiają szybkie i niezawodne podłączenie zarówno zasilania, jak i komunikacji Ethernet oraz sygnałów I/O.
- Zaawansowana diagnostyka – rozbudowane funkcje diagnozowania stanu pracy, awarii, zwarć oraz niedomiaru napięcia, sygnalizowane przez interfejsy magistrali i diody LED.
Możliwości wykorzystania modułu w automatyce przemysłowej
Moduły serii MVK-MPNIO są przeznaczone do zastosowań w liniach produkcyjnych, maszynach CNC, systemach transportu, robotyce oraz wszędzie tam, gdzie wymagana jest szybka i niezawodna transmisja danych oraz sygnałów sterujących. Rozbudowane funkcje i szeroka kompatybilność sprawiają, że sprawdzają się zarówno w nowych aplikacjach, jak i podczas modernizacji już istniejących systemów.
Moduł szczególnie polecany jest do:
- zdecentralizowanych systemów I/O,
- robotyki przemysłowej,
- integracji inteligentnych czujników i elementów wykonawczych dzięki obsłudze IO-Link,
- aplikacji wymagających szybkiej rekonfiguracji (Fast-Start-Up, Shared Device),
- instalacji w warunkach przemysłowych o podwyższonej wilgotności i zapyleniu.
Budowa i złącza modułu MVK-MPNIO DIO14 DIO2/IOL2
Dzięki wykorzystaniu złączy M12 z różnym kodowaniem i pinoutem, moduł pozwala na bezproblemową integrację z szeroką gamą przewodów zasilających, sygnałowych oraz komunikacyjnych. Wymiary urządzenia (37 mm x 63 mm x 225 mm) umożliwiają montaż nawet w miejscach o ograniczonej przestrzeni, a solidna obudowa gwarantuje długotrwałą i bezawaryjną pracę.
Przykładowe zastosowania modułu sieciowego PROFINET/IO-Link
- Automatyzacja linii technologicznych – integracja układów sterowania rozproszonymi urządzeniami.
- Przemysł spożywczy i opakowaniowy – dzięki wysokiemu stopniowi ochrony IP67.
- Automatyzacja transportu bliskiego i magazynowania – szybka reakcja układów I/O oraz niezawodna komunikacja.
- Nowoczesne systemy bezpieczeństwa maszyn – rozbudowane funkcje diagnostyczne.
- Integracja czujników i siłowników z komunikacją IO-Link.
Wybierając MVK-MPNIO DIO14 DIO2/IOL2 IRT M12L 4P 55161, uzyskuje się pewność stabilnej pracy, elastycznej integracji oraz ochrony na najwyższym poziomie w środowisku automatyki przemysłowej.
