Wejścia/wyjścia cyfrowe
DIO14 DIO2/IOL2 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X5 |
| Typ przyłącza 2 | X6, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

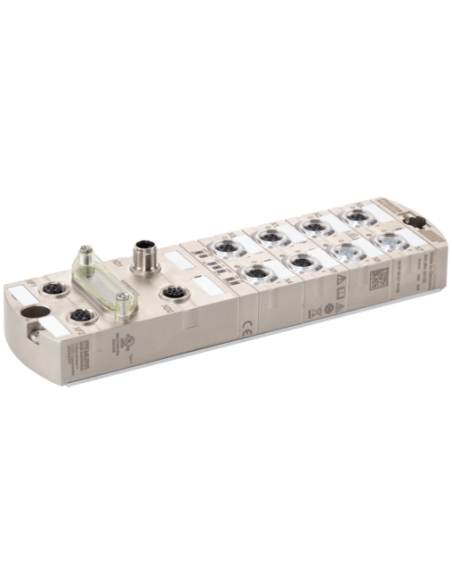

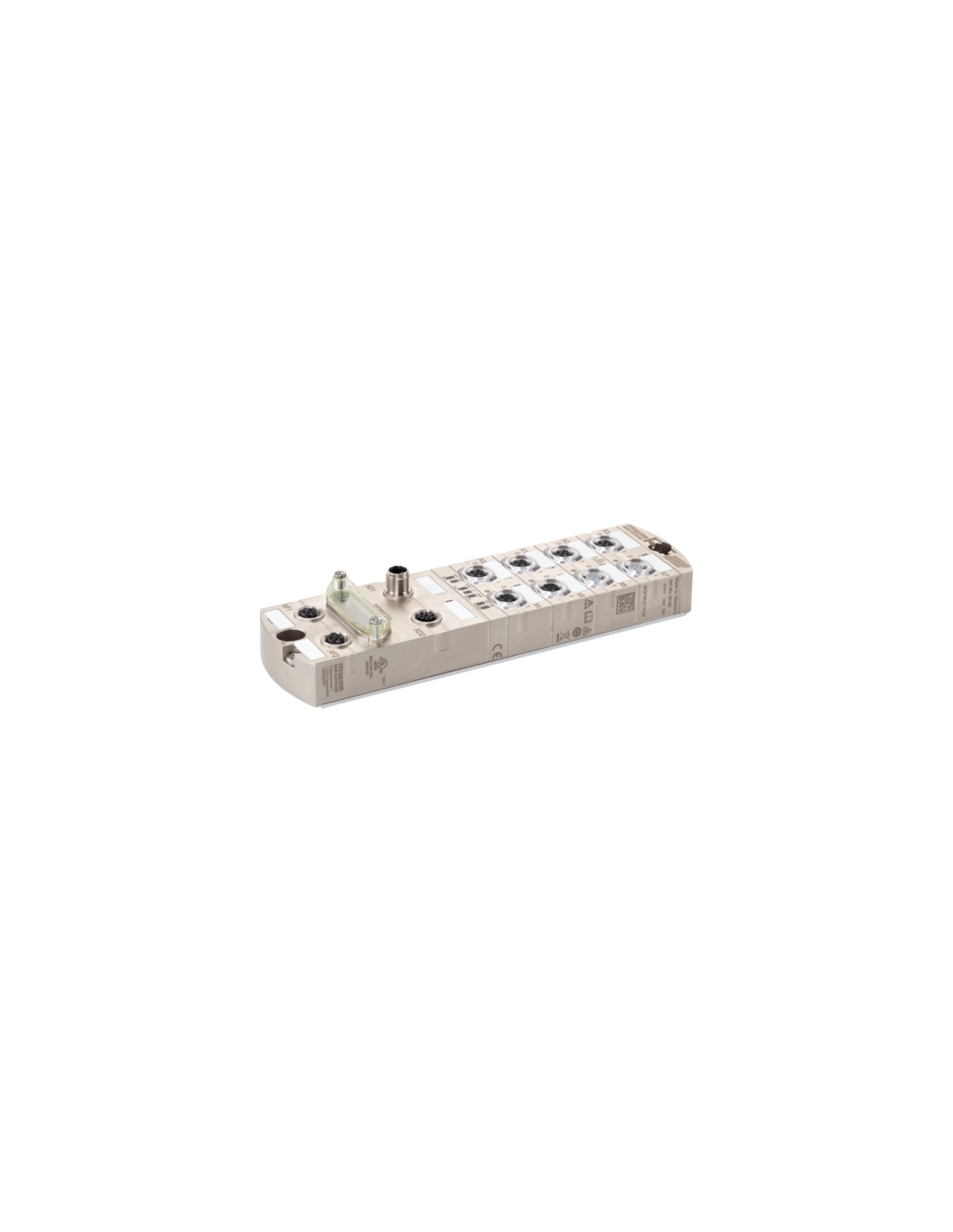

Moduł We/Wy MVK-MPNIO DIO14 DIO2/IOL2 IRT M12L 5P 55181 — Rozbudowane możliwości automatyki
Moduł MVK-MPNIO DIO14 DIO2/IOL2 IRT o kodzie produktu 55181 to zaawansowane rozwiązanie, które umożliwia efektywną integrację systemów wejść i wyjść cyfrowych w środowiskach przemysłowych, ze szczególnym uwzględnieniem aplikacji PROFINET, IO-Link oraz komunikacji IRT (Isochronous Real-Time). Obudowa urządzenia jest w pełni zalana, co zapewnia wysoką trwałość oraz odporność na czynniki zewnętrzne i pozwala na bezproblemową pracę nawet w wymagających warunkach przemysłowych.
Najważniejsze zalety i możliwości wykorzystania modułu wejść/wyjść M12L 5P
MVK-MPNIO DIO14 DIO2/IOL2 IRT M12L 5P znajduje zastosowanie w:
- Automatyce maszyn i linii produkcyjnych — skuteczna integracja czujników, elementów wykonawczych oraz sterowników PLC.
- Systemach transportowych — instalacje, w których liczy się wysoka niezawodność i szybka transmisja danych w czasie rzeczywistym.
- Aplikacjach wymagających komunikacji PROFINET z obsługą Fast-Start-Up oraz IRT do zadań czasowo-krytycznych.
- Zastosowaniach IO-Link — integracja inteligentnych czujników oraz urządzeń wykonawczych, szybka diagnostyka i parametryzacja.
Zaawansowana komunikacja i odporność na warunki przemysłowe
Moduł MVK-MPNIO DIO14 DIO2/IOL2 obsługuje protokoły PROFINET (V2.3) z klasą zgodności C oraz funkcją Fast-Start-Up, która skraca czas gotowości do pracy do 0,5 s. Standard IRT umożliwia komunikację w czasie rzeczywistym, co jest kluczowe w zautomatyzowanych liniach produkcyjnych. Dwa porty IO-Link Master umożliwiają podłączenie inteligentnych urządzeń z obsługą protokołu IO-Link (V1.1.2) oraz automatycznym wykrywaniem prędkości transmisji.
Moduł cechuje się wysokim stopniem ochrony IP67, co zapewnia odporność na pył oraz wodę, umożliwiając instalację bezpośrednio na maszynie. Konstrukcja umożliwia 2-otworowe mocowanie śrubowe, co upraszcza montaż w szafach sterowniczych oraz na liniach produkcyjnych.
Nowoczesne rozwiązania diagnostyczne i bezpieczeństwo pracy
Wbudowana diagnostyka kanałowa i modułowa na bazie sygnalizacji LED oraz komunikacji magistralowej pozwala na szybkie wykrywanie stanów awaryjnych, przeciążeń czy zwarć. Moduł sygnalizuje m.in. przerwanie kabla, wystąpienie zwarcia lub niedobór napięcia zasilania – zarówno lokalnie, jak i zdalnie przez sieć przemysłową.
- Ochrona przed przeciążeniem i zwarciem na wszystkich wejściach/wyjściach.
- Bezpieczne zasilanie z rozdziałem na napięcie sensorów oraz urządzeń wykonawczych (16 A na każdą magistralę zasilania).
- Wytrzymałość mechaniczna – solidna, hermetyczna obudowa, odporna na czynniki zewnętrzne.
Uniwersalność przyłącza i prosta integracja w układach automatyki
Moduł wyposażony jest w standardowe konektory M12 (A, L, D-kodowanie, 4/5-pinowe), co zapewnia kompatybilność z szeroką gamą przewodów sygnałowych i zasilających dostępnych na rynku. Przyłącza M12 umożliwiają podłączenie zarówno wejść/wyjść cyfrowych, jak i urządzeń IO-Link czy sieci Ethernet w przemysłowej topologii PROFINET.
- Przewody sygnałowe dedykowane do Ethernet.
- Przewody zasilające w kodowaniu L.
- Przewody połączeniowe czujnik/aktuator.
Typowe zastosowania i korzyści wdrożenia modułu MVK-MPNIO DIO14 DIO2/IOL2 55181
Moduł wejść/wyjść cyfrowych z IO-Link Master zapewnia elastyczność rozbudowy systemów automatyki, zwiększa niezawodność instalacji oraz znacząco upraszcza diagnostykę i serwis poprzez zdalny dostęp oraz precyzyjną sygnalizację stanów. Idealnie sprawdzi się w:
- Sterowaniu maszynami przemysłowymi.
- Automatyzacji linii montażowych.
- Zarządzaniu transportem wewnętrznym.
- Systemach paletyzacji i pakowania.
- Instalacjach wymagających integracji nowoczesnych czujników IO-Link.
Wybór modułu MVK-MPNIO DIO14 DIO2/IOL2 IRT M12L 5P 55181 umożliwia łatwą i szybką integrację, bezpieczną eksploatację oraz szerokie możliwości skalowania instalacji automatyki przemysłowej. Moduł sprawdza się w nowoczesnych środowiskach przemysłowych – wszędzie tam, gdzie liczy się niezawodność, szybkość transmisji i łatwość obsługi systemu automatyki.
