Wejścia/wyjścia cyfrowe
DIO8 DI8
CAN 1 Mbit/s; M12, kodowanie A
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Shield |
| PIN 2 | V + |
| PIN 3 | V - |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Shield |
| PIN 2 | V + |
| PIN 3 | V - |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

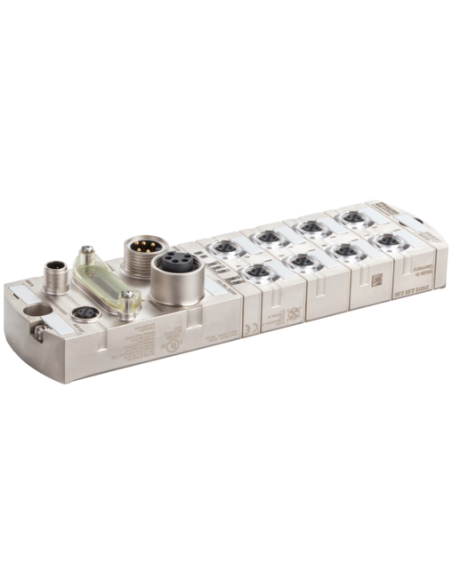

Moduł sieciowy MVK I/O CANOpen 55305 – wytrzymałe i uniwersalne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy MVK I/O CANOpen 55305 to zaawansowane urządzenie przystosowane do pracy w wymagających warunkach przemysłowych. Umożliwia efektywne zarządzanie sygnałami cyfrowymi w rozproszonych systemach automatyki, które wykorzystują komunikację CANopen. Dzięki hermetycznej, w pełni zalanej obudowie oraz wysokiemu stopniowi ochrony IP67, doskonale sprawdza się w środowiskach narażonych na kurz, wodę oraz zanieczyszczenia.
Profesjonalny moduł I/O CANopen – wytrzymałość i bezpieczeństwo w jednym
Odporność na przeciążenia i zwarcia, szeroki zakres diagnostyki oraz dedykowane diody LED informujące o statusie pracy każdej linii, zapewniają niezawodność działania oraz ułatwiają diagnostykę i konserwację. Moduł MVK I/O CANOpen 55305 wyróżnia się możliwością obsługi zarówno wejść, jak i wyjść cyfrowych, a także szerokimi możliwościami adresowania – od 1 do 99 – co gwarantuje elastyczność przy projektowaniu rozległych instalacji automatyki.
- 16 portów cyfrowych (8 wejść i 8 wyjść) w standardzie PNP
- Przeznaczony do pracy z 3-przewodowymi czujnikami oraz wyłącznikami mechanicznymi
- Szybka komunikacja CANopen – 1 Mbit/s
- Złącza M12 i 7/8", 5-pinowe – gwarancja solidnych i łatwych podłączeń
- Hermetyczna, zalana obudowa oraz odporność na trudne warunki środowiskowe
- Bezpieczeństwo użytkowania dzięki diagnostyce przeciążenia, zwarcia i przerwania kabla
- Łatwość adresowania przez przełączniki obrotowe
- Wyraźna sygnalizacja stanu dzięki LED na każdym kanale
Zastosowania modułu MVK I/O CANOpen 55305
Moduł I/O CANopen jest przeznaczony do wykorzystania w szeroko pojętej automatyce przemysłowej, gdzie wymagana jest wysoka niezawodność oraz ochrona przed czynnikami zewnętrznymi. Typowe aplikacje obejmują:
- Instalacje maszyn i linii produkcyjnych – integracja czujników, siłowników oraz urządzeń wykonawczych
- Systemy transportowe i magazynowe wymagające zdalnej obsługi sygnałów cyfrowych
- Automatyzacja procesów przemysłowych w trudnych warunkach (duża wilgotność, zapylenie)
- Modernizacje rozproszonych systemów opartych na protokole CANopen
- Maszyny rolnicze, robotyka przemysłowa, aplikacje mobilne
Bezproblemowa instalacja i elastyczność połączeń
Dzięki kompaktowej obudowie (225 × 63 × 42 mm) oraz prostemu systemowi montażu na śruby, moduł można z łatwością zaimplementować zarówno w szafach sterowniczych, jak i bezpośrednio na konstrukcjach maszyn. Uniwersalność złączy przyłączeniowych (M12, 7/8") oraz szeroka kompatybilność z akcesoriami sprawiają, że integracja z istniejącymi instalacjami przebiega szybko i bezproblemowo.
Moduł sieciowy MVK I/O CANOpen 55305 to doskonały wybór w miejscach, gdzie liczy się niezawodność, bezpieczeństwo operacji oraz wysoka elastyczność konfiguracji systemów automatyki przemysłowej.
