Wejścia/wyjścia cyfrowe
DI8 DO8 (IRT)
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42,7 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1, XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

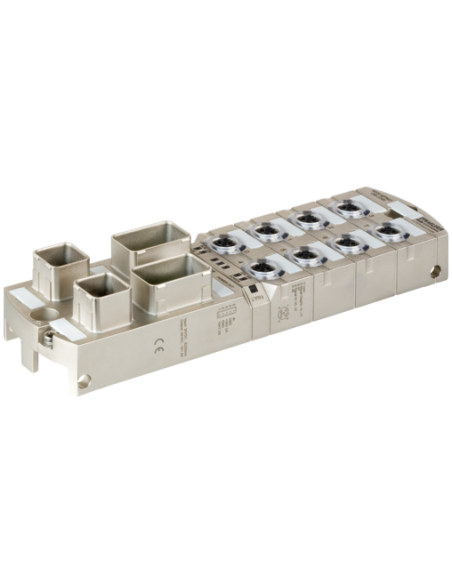

Moduł sieciowy MVK+ MPNIO DI8 DO8 IRT Push Pull 55529 — nowoczesne rozwiązanie dla przemysłu
Moduł sieciowy MVK+ MPNIO DI8 DO8 IRT Push Pull (kod: 55529) to zaawansowany komponent automatyki przemysłowej, przeznaczony do pracy w wymagających aplikacjach, gdzie niezbędna jest komunikacja w standardzie PROFINET oraz szybka, niezawodna transmisja danych, przy zachowaniu najwyższych standardów bezpieczeństwa i wytrzymałości.
Najważniejsze cechy i zalety modułu MVK+ MPNIO DI8 DO8 IRT Push Pull
- Komunikacja PROFINET z obsługą IRT (Isochronous Real Time) — gwarantuje bardzo szybki i deterministyczny transfer danych, szczególnie istotny w aplikacjach wymagających precyzyjnej synchronizacji (np. w liniach montażowych, automatyzacji produkcji, maszynach pakujących).
- 8 wejść cyfrowych DI oraz 8 wyjść cyfrowych DO — umożliwia niezależne podłączenie i sterowanie wieloma urządzeniami wykonawczymi oraz czujnikami.
- Wytrzymała, całkowicie zalana obudowa o stopniu ochrony IP67 — sprawdzi się zarówno w zakładach przemysłowych, jak i w trudnych warunkach środowiskowych, oferując niezawodność nawet w wilgotnych, zapylonych lub narażonych na drgania obszarach.
- Prosta i szybka instalacja dzięki złączom Push Pull oraz M12 — intuicyjne połączenia ograniczają czas montażu i zwiększają bezpieczeństwo pracy.
- Galwaniczna separacja — zapewnia ochronę podłączonych urządzeń i redukuje ryzyko uszkodzeń na skutek przepięć lub zakłóceń elektromagnetycznych.
- Odporność na przeciążenia i zwarcia — chroni zarówno moduł, jak i zewnętrzne układy automatyki przed awarią.
- Zaawansowana diagnostyka — lokalnie przez LED oraz przez magistralę PROFINET (sygnalizacja m.in. braku napięcia, przeciążenia, zwarcia, przerwania kabla).
Typowe zastosowania przemysłowe modułu sieciowego MVK+ MPNIO DI8 DO8 IRT Push Pull
MVK+ MPNIO DI8 DO8 IRT Push Pull znajduje zastosowanie w wielu branżach przemysłu:
- Systemy automatyki przemysłowej
- Maszyny pakujące i linie produkcyjne
- Przemysł motoryzacyjny
- Robotyka i zautomatyzowane magazyny
- Transport wewnętrzny i systemy logistyczne
- Maszyny specjalne oraz aplikacje wymagające wysokiej odporności środowiskowej
Możliwości komunikacyjne i integracja z systemami PROFINET
Moduł obsługuje standard PROFINET w wersji V2.2, oferując m.in. Szybki Start (Fast Start-Up) oraz funkcje typu Shared Device/Input, co umożliwia jego wdrożenie w nowoczesnych, zintegrowanych środowiskach przemysłowych. Obsługa do dwóch aktywnych połączeń oraz kompatybilność z PROFINET Netload Class III czyni ten moduł uniwersalnym komponentem dla różnych topologii sieciowych.

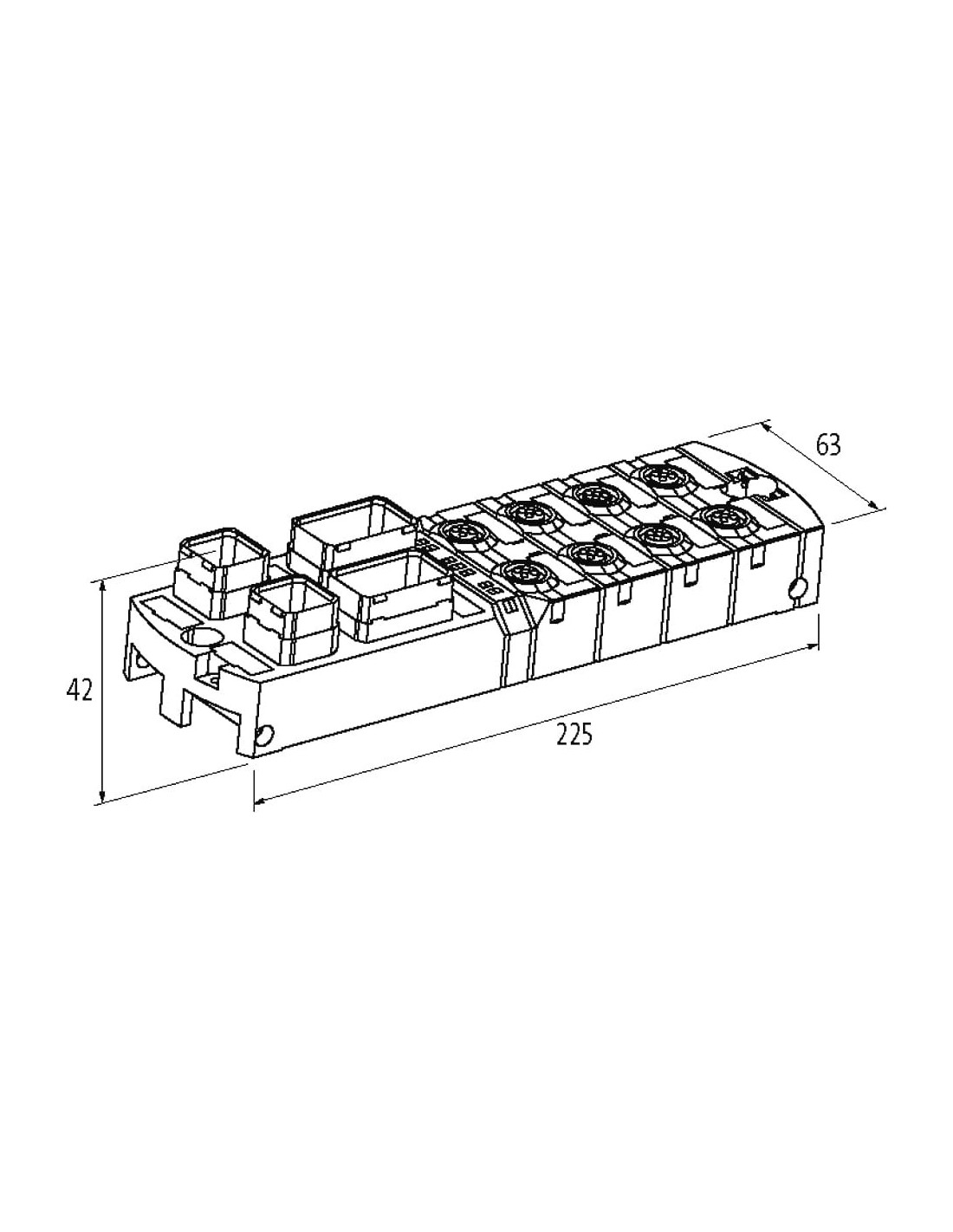

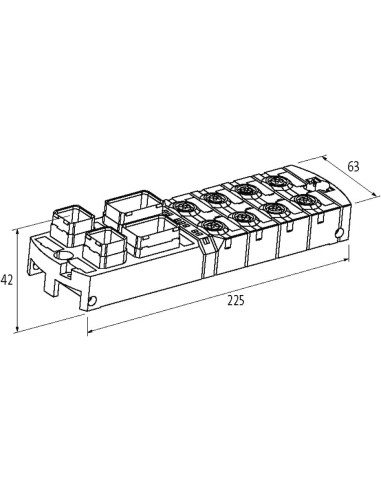

Wymiary, montaż i budowa modułu MVK+ MPNIO DI8 DO8 IRT Push Pull
Kompaktowa konstrukcja o wymiarach 225 x 63 x 42 mm umożliwia montaż w ograniczonych przestrzeniach. Dwupunktowe mocowanie śrubowe gwarantuje stabilność i bezpieczeństwo instalacji nawet przy dużych obciążeniach mechanicznych.
Odporność i bezpieczeństwo użytkowania
Urządzenie oferuje pełną odporność na przeciążenia, zwarcia oraz niekorzystne warunki środowiskowe. Stopień ochrony IP67 zapewnia szczelność, chroniąc elektronikę przed pyłem i wodą nawet podczas intensywnej eksploatacji przemysłowej.
Podstawowe informacje techniczne
- Napięcie robocze: 24 V DC
- Maksymalny prąd zasilania: 12 A
- Maksymalny prąd wyjściowy na pin: 2 A
- Maksymalne obciążenie lampowe: 10 W
- Temperatura pracy: od 0°C do 55°C
Moduł sieciowy MVK+ MPNIO DI8 DO8 IRT Push Pull to niezawodne rozwiązanie dla każdego, kto oczekuje wysokiej wydajności, elastyczności konfiguracji oraz odporności na trudne warunki przemysłowe przy pełnej zgodności z nowoczesnymi wymaganiami komunikacji przemysłowej.
