bezpieczne wejścia do kat 4/PLe (EN ISO 13849-1), do SIL 3 (IEC 61508), do SILCL 3 (IEC 62061)
FDI16/8 (IRT)
Ethernet 10/100 Mbit/s; Złącze wtykowe danych RJ45 Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 98 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| PFHd (IEC 61508) | 17 E-10/h |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
| SIL CL (IEC 62061) | 3 |
Dane elektryczne | Zasilanie
| Prąd roboczy na pin maks. | Przy stosowaniu pinu 1 i pinu 5, Przy stosowaniu pinu 1 lub pinu 5, 0.2 A, 0.7 A |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Napięcie robocze wejścia F | 24 V |
| Type Safety input | dla czujników elektronicznych lub wyłączników mechanicznych |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wykrywanie przerwania przewodu | tak |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Układ wykrywania zwarć poprzecznych | Czujnik/Aktuator |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 44 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In, Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US 1) Test Pulse P 4 |
| PIN 2 | FDI |
| PIN 3 | 0 V (US 1) |
| PIN 4 | FDI |
| PIN 5 | 24 V DC (US 1) Test Pulse P 2 |
Typ przyłącza 2
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 3
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |

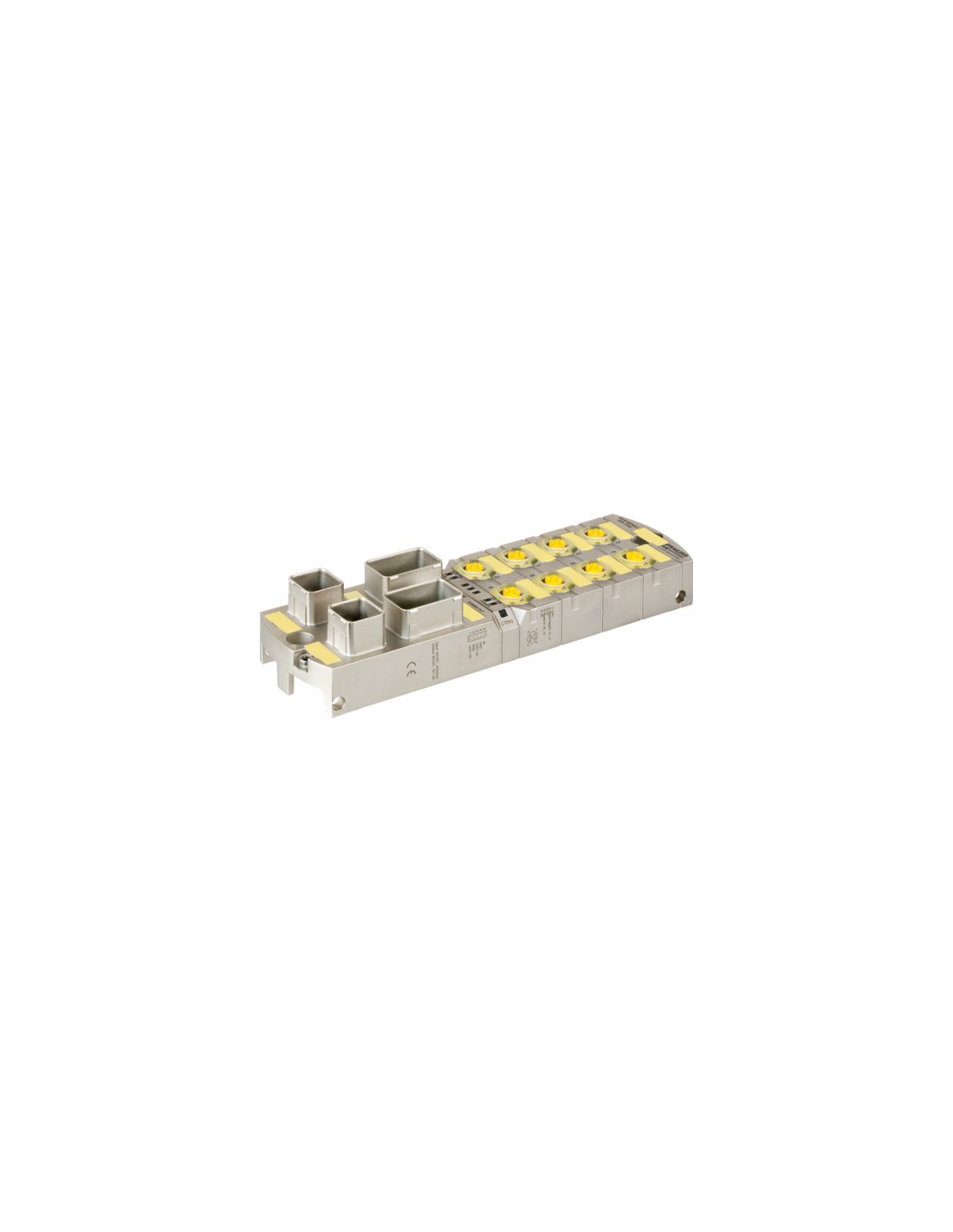

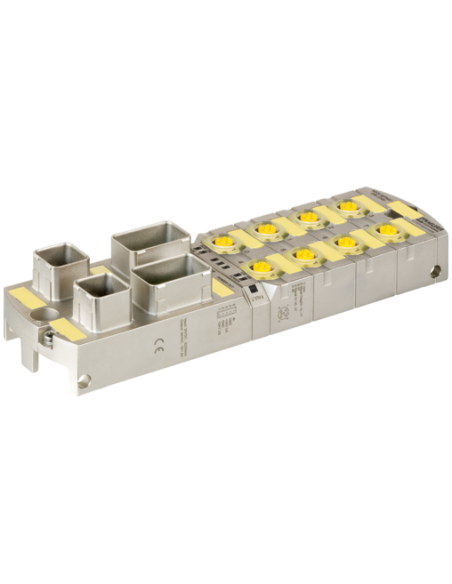

Moduł sieciowy MVK-MPNIO F DI16/8 – Bezpieczne i wydajne połączenie dla automatyzacji przemysłowej
Moduł sieciowy MVK-MPNIO F DI16/8 o kodzie produktu 55562 to zaawansowane rozwiązanie do integracji sygnałów cyfrowych w nowoczesnych systemach automatyki przemysłowej. Urządzenie jest przystosowane do obsługi protokołu PROFINET/PROFIsafe oraz pracy w wymagających środowiskach, dzięki czemu znajduje szerokie zastosowanie w aplikacjach, w których niezbędne jest spełnienie wysokich wymagań bezpieczeństwa funkcjonalnego.
Bezpieczeństwo funkcjonalne na najwyższym poziomie – zastosowania MVK-MPNIO F DI16/8
Moduł MVK-MPNIO F DI16/8 zapewnia bezpieczeństwo na poziomie kategorii 4 / PLe (EN ISO 13849-1), SIL 3 (IEC 61508) oraz SILCL 3 (IEC 62061). Dzięki temu jest dedykowany do zabudowy w aplikacjach, gdzie kluczowa jest ochrona ludzi i maszyn, takich jak:
- Maszyny produkcyjne – sterowanie i monitoring sygnałów wejściowych i wyjściowych z zachowaniem wymogów bezpieczeństwa.
- Linie montażowe – integracja i kontrola sygnałów z czujników bezpieczeństwa oraz wyłączników.
- Automatyka procesowa – zastosowanie w środowiskach przemysłowych o wysokim ryzyku awarii lub kolizji.
Główne zalety modułu sieciowego MVK-MPNIO F DI16/8
- Wysoka odporność na warunki przemysłowe – aluminiowa obudowa o wzmocnionej szczelności (stopień ochrony IP67) chroni elementy elektroniczne przed pyłem i wilgocią.
- Bezpieczne i niezawodne połączenia – wykorzystanie złącz M12 (5-pin), RJ45 Push Pull oraz złączy zasilających Push Pull o maksymalnym prądzie 12 A.
- Szybka i elastyczna komunikacja – obsługa standardu Ethernet 10/100 Mbit/s oraz pełna kompatybilność z IRT (Isochronous Real Time) i funkcją MRP, umożliwiająca integrację w rozbudowanych strukturach sieciowych.
- Rozbudowana diagnostyka – wbudowane wyjścia LED oraz diagnostyka przez sieć pozwalają szybko zidentyfikować stany pracy modułu, przeciążenia, zwarcia lub przerwania przewodów.
- Zintegrowane funkcje bezpieczeństwa – układ detekcji zwarć poprzecznych, diagnostyka przeciążeniowa oraz funkcje ostrzegania dla każdego kanału i diagnoza zwarciowa.
- Uniwersalność zastosowania – możliwość podłączenia zarówno czujników elektronicznych, jak i wyłączników mechanicznych dzięki elastycznym wejściom bezpieczeństwa.
Możliwości komunikacyjne i integracja z siecią przemysłową
Dzięki implementacji protokołu PROFINET oraz standardu PROFIsafe, moduł może być stosowany zarówno w klasycznych systemach rozproszonych IO, jak i w nowoczesnych architekturach sieciowych, gdzie ważna jest redundancja i pewność komunikacji (DCP, obsługa Shared Device/Input, wersja specyfikacji V2.2, klasa C). Funkcja klienta MRP zapewnia ochronę przed przerwaniem ciągłości komunikacji.
Budowa i montaż – kompaktowy moduł do integracji w szafie lub na maszynie

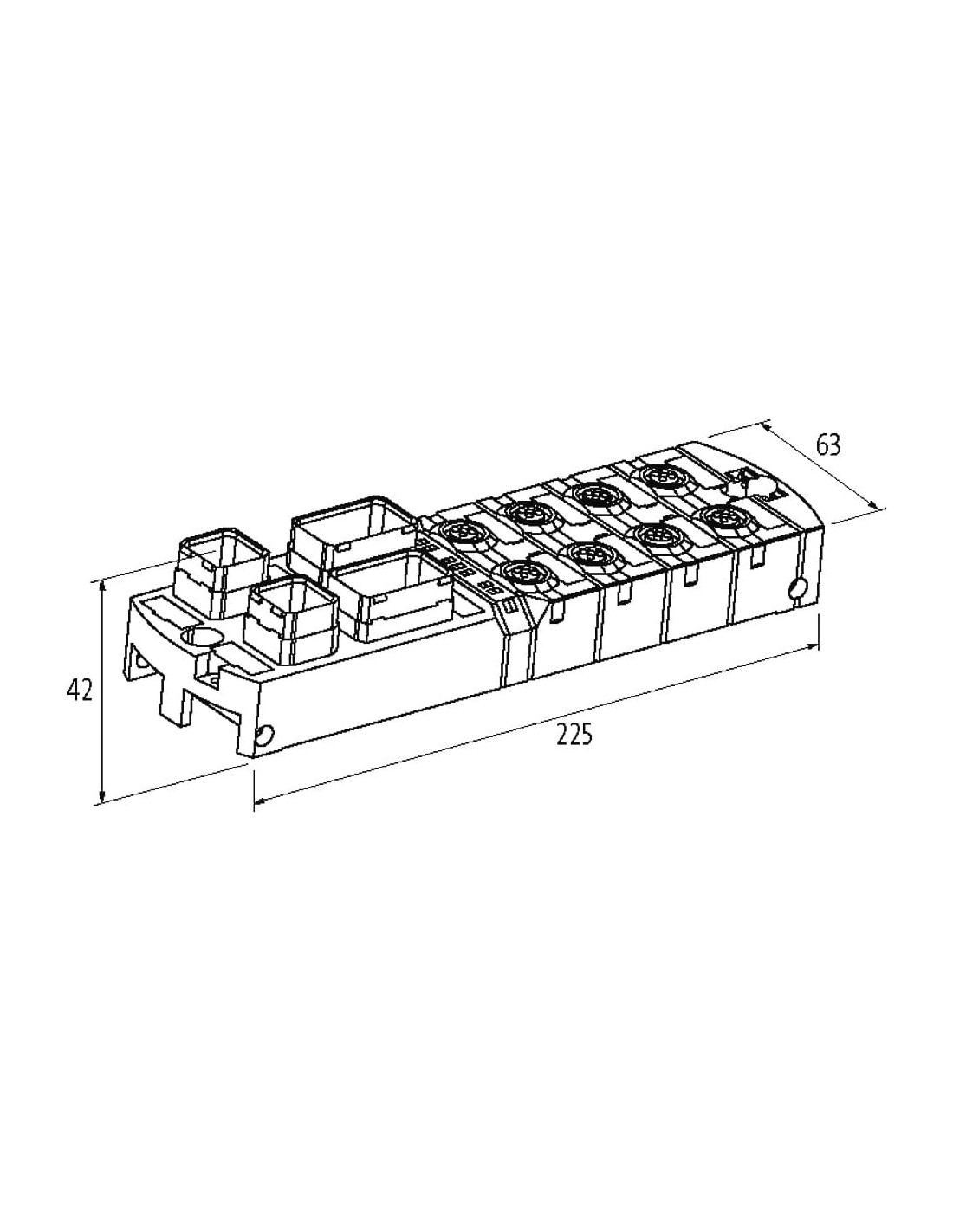

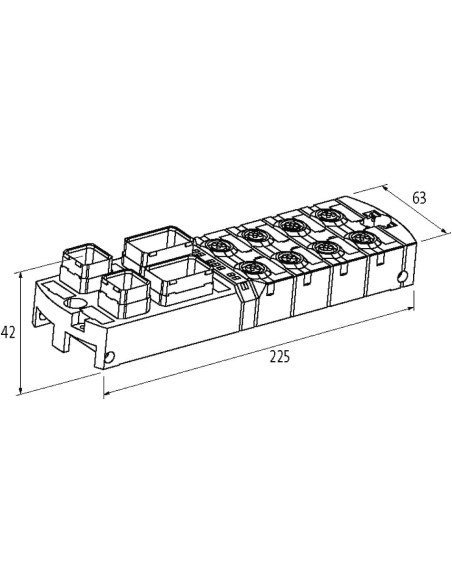

Kompaktowe wymiary: 225 mm długości, 63 mm szerokości i 42 mm wysokości pozwalają na łatwą integrację urządzenia nawet w ograniczonych przestrzeniach montażowych. Moduł wyposażony jest w 2-otworowe mocowanie śrubowe, dedykowane do montażu zarówno na panelu sterowniczym, jak i bezpośrednio na maszynie.
Typowe sektory zastosowania
- Przemysł motoryzacyjny
- Automatyzacja maszyn i linii produkcyjnych
- Robotyka przemysłowa
- Przemysł spożywczy i farmaceutyczny
- Automatyka procesów produkcyjnych
Moduł sieciowy MVK-MPNIO F DI16/8 zapewnia skuteczne zarządzanie sygnałami bezpieczeństwa na każdym etapie procesów technologicznych, gwarantując niezawodność i najwyższy poziom ochrony.
