Wejścia cyfrowe
DI8 DI8
CAN 1 Mbit/s; M12, kodowanie A
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Shield |
| PIN 2 | V + |
| PIN 3 | V - |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Shield |
| PIN 2 | V + |
| PIN 3 | V - |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

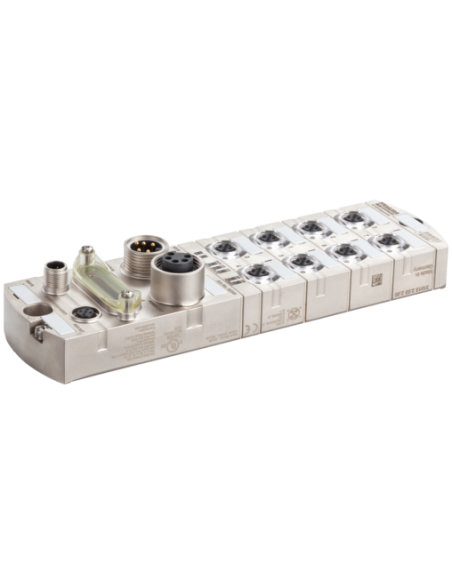

Moduł sieciowy MVK I/O CANOpen 55304 – przemysłowa wytrzymałość i niezawodność
Moduł sieciowy MVK I/O CANOpen 55304 to zaawansowane rozwiązanie przeznaczone do integracji z systemami automatyki przemysłowej, bazującymi na protokole CANOpen. Urządzenie charakteryzuje się kompaktową i wytrzymałą konstrukcją, idealnie dostosowaną do wymagających aplikacji w środowiskach przemysłowych.
Zastosowania modułu MVK I/O CANOpen 55304
MVK I/O CANOpen 55304 dedykowany jest zastosowaniom wymagającym pewnej i szybkiej komunikacji oraz niezawodności w ekstremalnych warunkach. Sprawdzi się w branżach takich jak: automatyka maszynowa, linie produkcyjne, przemysł motoryzacyjny, logistyka oraz rozwiązania intralogistyczne. Moduł pozwala na wygodne zbieranie i przekazywanie sygnałów cyfrowych z czujników i przełączników do systemu sterowania.
Najważniejsze cechy i zalety modułu sieciowego CANOpen 55304
- Solidna obudowa o stopniu ochrony IP67 – umożliwia zastosowanie w środowiskach o podwyższonej wilgotności i zapyleniu.
- Możliwość pracy w szerokim zakresie temperatur – urządzenie sprawdzi się w temperaturach roboczych od 0°C do 55°C, a podczas magazynowania nawet od -20°C do 70°C.
- Szerokie możliwości montażu – 2-otworowe mocowanie śrubowe zapewnia łatwą i stabilną instalację na konstrukcjach maszyn i linii technologicznych.
- Intuicyjna diagnostyka – wiele funkcji diagnostycznych, takich jak diody LED na module i kanale, diagnoza zwarcia, przeciążenia oraz przerwania przewodów.
- Zaawansowana ochrona elektryczna – odporność na zwarcia i przeciążenia zwiększa bezpieczeństwo całego systemu automatyki.
- Niezawodność komunikacji – obsługa CANOpen, do 1 Mbit/s, z możliwością adresowania od 1 do 99 za pomocą przełączników obrotowych.
Konstrukcja i wyprowadzenia – wygoda podłączania
Moduł wyposażony jest w szereg gniazd M12 oraz 7/8", umożliwiając prostą i szybką integrację z różnymi typami okablowania (sygnałowego, zasilającego, czujnikowego). Cała obudowa jest kompletnie zalana, co gwarantuje długą żywotność oraz odporność na drgania i wibracje mechaniczne.
Typowe obszary zastosowań
- Sterowanie maszyn i zautomatyzowanych linii produkcyjnych
- Integracja czujników cyfrowych w systemach przemysłowych
- Aplikacje wymagające wysokiej niezawodności i odporności na trudne warunki zewnętrzne
- Systemy transportu technologicznego i magazynowego
- Automatyka przemysłowa, robotyka, pakowanie, motoryzacja
Korzyści z zastosowania modułu MVK I/O CANOpen 55304
Wysoka elastyczność zastosowania – kompatybilność z czujnikami PNP oraz mechanicznie przełączanymi wejściami, a także możliwość obsługi do 8 wejść cyfrowych (DI8). Moduł przyczynia się do redukcji ilości okablowania oraz optymalizacji przestrzeni montażowej.
Bezpieczna praca i minimalizacja ryzyka awarii – dzięki zintegrowanym mechanizmom diagnostyki i zabezpieczeń, urządzenie znacząco wspiera utrzymanie produkcji bez nieplanowanych przestojów.
Łatwa integracja z istniejącą infrastrukturą – standaryzowane złącza i szerokie możliwości komunikacji upraszczają projektowanie i rozbudowę systemów automatyki przemysłowej.
Podsumowanie możliwości modułu CANOpen 55304
Moduł sieciowy MVK I/O CANOpen 55304 to rozwiązanie przeznaczone dla inżynierów i integratorów, którzy szukają niezawodnych, bezpiecznych i odpornych urządzeń do budowy nowoczesnych systemów automatyki. Niezawodność, rozbudowana diagnostyka oraz szybka komunikacja czynią ten moduł idealnym wyborem do zastosowań w najbardziej wymagających warunkach przemysłowych.
