Wejścia/wyjścia cyfrowe
IO-Link Master V1.1
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
Obudowa jest całkowicie zalana.
Konektory znajdują się w zakładce "Technika podłączania".
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 2 A |
| Obciążalność prądowa maks. | 10 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 2 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Prąd wyjściowy na port maks. | 4 A |
| Prąd sumaryczny wyjścia maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Interfejs www | tak |
Komunikacja przemysłowa | Dane magistrali
| SYNC Manager | 4 |
Komunikacja przemysłowa | Ethercat
| Funkcja EtherCAT | ESM, EMCY |
| FMMU | 8 |
| Protokoły EtherCAT | CoE, FoE, EoE, AoE |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 8× Master |
| Port Class | A, B |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Komunikacja przemysłowa | Funkcje IIoT
| Liczba sesji / klientów OPC UA maks. | 5 |
| Integracja JSON | REST-API, MQTT |
| Transport OPC UA | UA TCP, UA Secure Conversation, UA Binary Encoding |
| Monitorowanie napięcia | tak |
| monitorowanie prądu | tak |
| Interwał publikowania OPC UA min. | 100 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

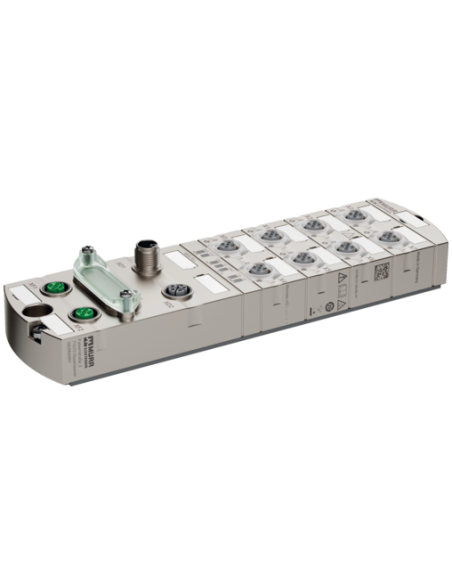

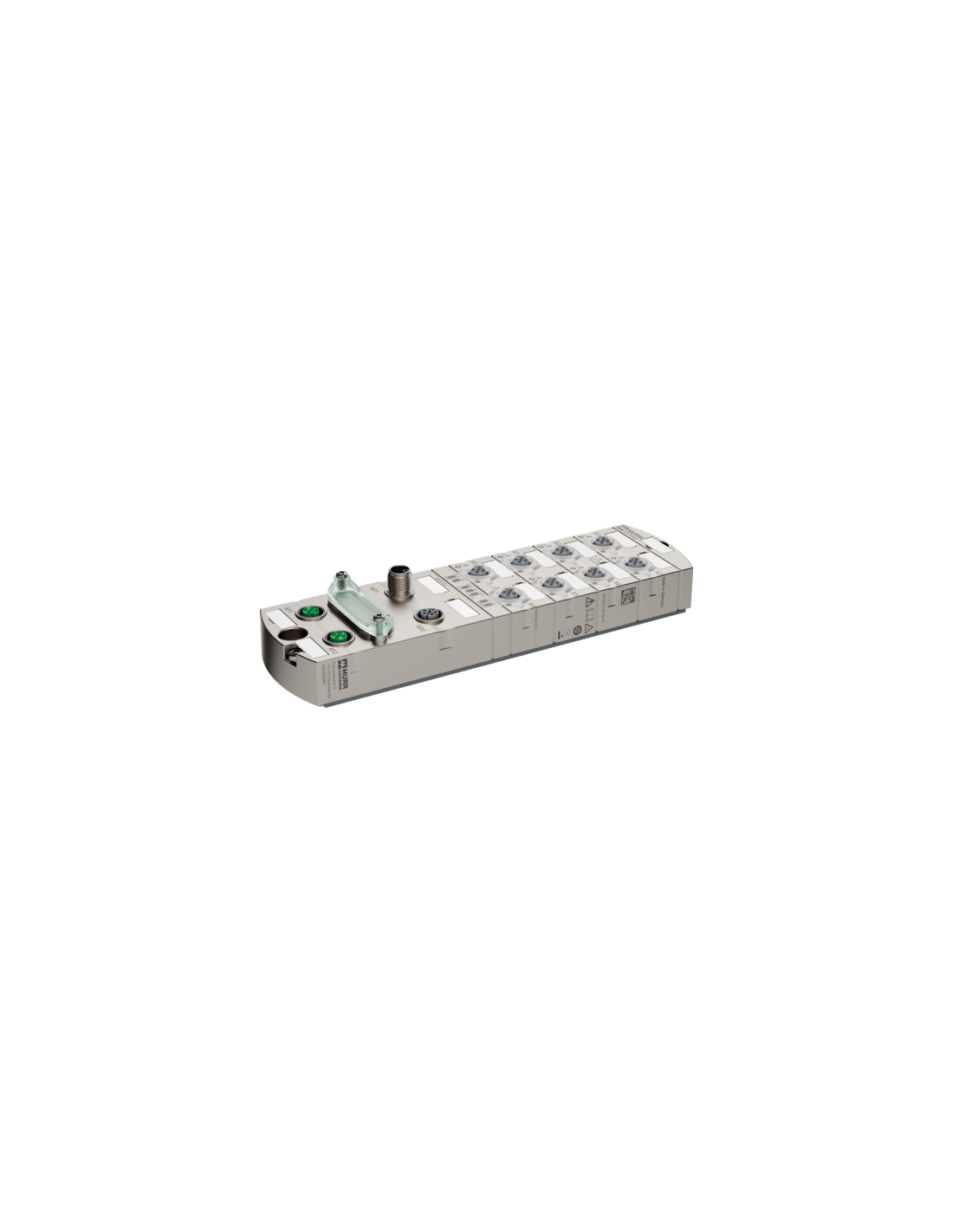

Moduł sieciowy EtherCAT MVK PRO EC DIO8 IOL8 M12L 54612 – Profesjonalny rozdzielacz sygnałów i zasilania dla automatyki
Moduł sieciowy MVK PRO EC DIO8 IOL8 M12L 54612 to wysokiej klasy, przemysłowy rozdzielacz służący do integracji urządzeń na poziomie maszyn i linii produkcyjnych w aplikacjach automatyki przemysłowej. Urządzenie przystosowane jest do pracy w wymagających warunkach środowiskowych, skutecznie zwiększając efektywność oraz niezawodność procesów produkcyjnych.
Zalety modułu sieciowego EtherCAT MVK PRO z IO-Link
- Zaawansowana komunikacja EtherCAT – obsługuje protokoły CoE, FoE, EoE, AoE, co umożliwia szybką i bezpieczną transmisję danych w środowiskach przemysłowych.
- 8 wejść/wyjść cyfrowych oraz 8 portów IO-Link Master – rozszerza możliwości aplikacji, pozwalając na podłączanie szerokiej gamy czujników i urządzeń wykonawczych.
- Odporność na warunki środowiskowe – wzmocniona obudowa o stopniu ochrony IP67 oraz całkowite zalanie elektroniki zapewniają niezawodność pracy nawet w trudnych warunkach.
- Kompaktowe wymiary i uniwersalne mocowanie – łatwy montaż dzięki dwóm otworom mocującym oraz standardowym złączom M12 (5- i 4-pinowym, kodowanie L, A, D).
- Pewność funkcjonowania – monitorowanie prądu, napięcia oraz temperatury, a także zaawansowane funkcje diagnostyczne dostępne przez magistralę i przy pomocy diod LED.
- Integracja z IIoT – funkcje OPC UA, REST-API, MQTT umożliwiają łatwe wdrożenie do przemysłowych środowisk cyfrowych oraz zdalny nadzór.
Zastosowanie modułu sieciowego MVK PRO EC DIO8 IOL8 M12L 54612
Moduł sprawdza się w nowoczesnych instalacjach automatyki, takich jak:
- Linie montażowe i produkcyjne – umożliwia decentralizację sygnałów, skrócenie czasu okablowania oraz szybką identyfikację awarii.
- Robotyka przemysłowa – pozwala na elastyczne podłączanie czujników i siłowników w zrobotyzowanych celach produkcyjnych.
- Systemy transportowe i magazynowe – idealny do sterowania i monitorowania stanów pracy przenośników, sorterów oraz maszyn magazynowych.
- Automatyka maszyn specjalistycznych – wspiera integrację dedykowanych rozwiązań automatyzujących maszyny przemysłowe w różnych branżach.
Możliwości techniczne i podłączeniowe – uniwersalność dla przemysłu
Wysoki dopuszczalny prąd wyjściowy oraz wejściowy i obsługa wejść PNP umożliwiają podłączenie szerokiego spektrum urządzeń automatyki. Porty M12 z różnym kodowaniem gwarantują łatwą integrację z istniejącą infrastrukturą kablową. Urządzenie przystosowane jest do pracy z czujnikami, siłownikami i systemami IO-Link, co pozwala na łatwe konfigurowanie i diagnozowanie każdego z kanałów.
Wytrzymałość i bezpieczeństwo pracy
Moduł zaprojektowano do pracy w szerokim zakresie temperatur (od -40°C do +70°C), zapewniając ciągłość działania nawet w ekstremalnych warunkach. Odporność na przeciążenia, zwarcia oraz zaawansowany system autodiagnostyki podnosi bezpieczeństwo i minimalizuje ryzyko nieprzewidzianych przestojów.
Podsumowanie – moduł EtherCAT i IO-Link do profesjonalnych zastosowań przemysłowych
MVK PRO EC DIO8 IOL8 M12L 54612 to niezawodne rozwiązanie dla aplikacji wymagających elastycznej rozbudowy, zdalnego monitorowania oraz wysokiej odporności na warunki zewnętrzne. Wszechstronność, bezpieczeństwo, integracja z IIoT oraz efektywna diagnostyka pozwalają na skuteczne wykorzystanie modułu zarówno w nowych, jak i modernizowanych systemach automatyki.
