Dostępny
Wejścia cyfrowe
DI8 DI8 (IRT)
Ethernet 10/100 Mbit/s; 2× SCRJ45 POF Push Pull
Wtyczka zasilająca, Push Pull, max. 12 A
M12, 5-piny, kodowanie A
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

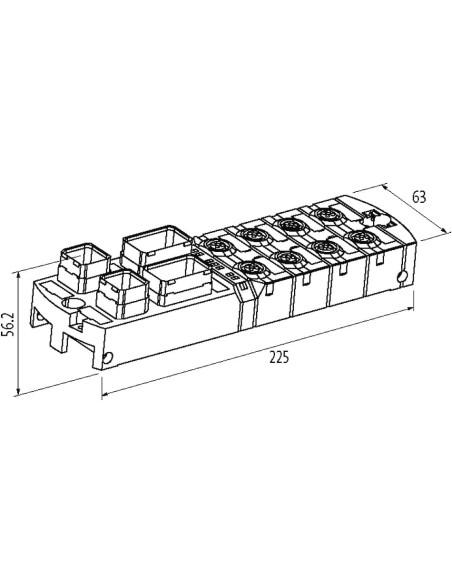

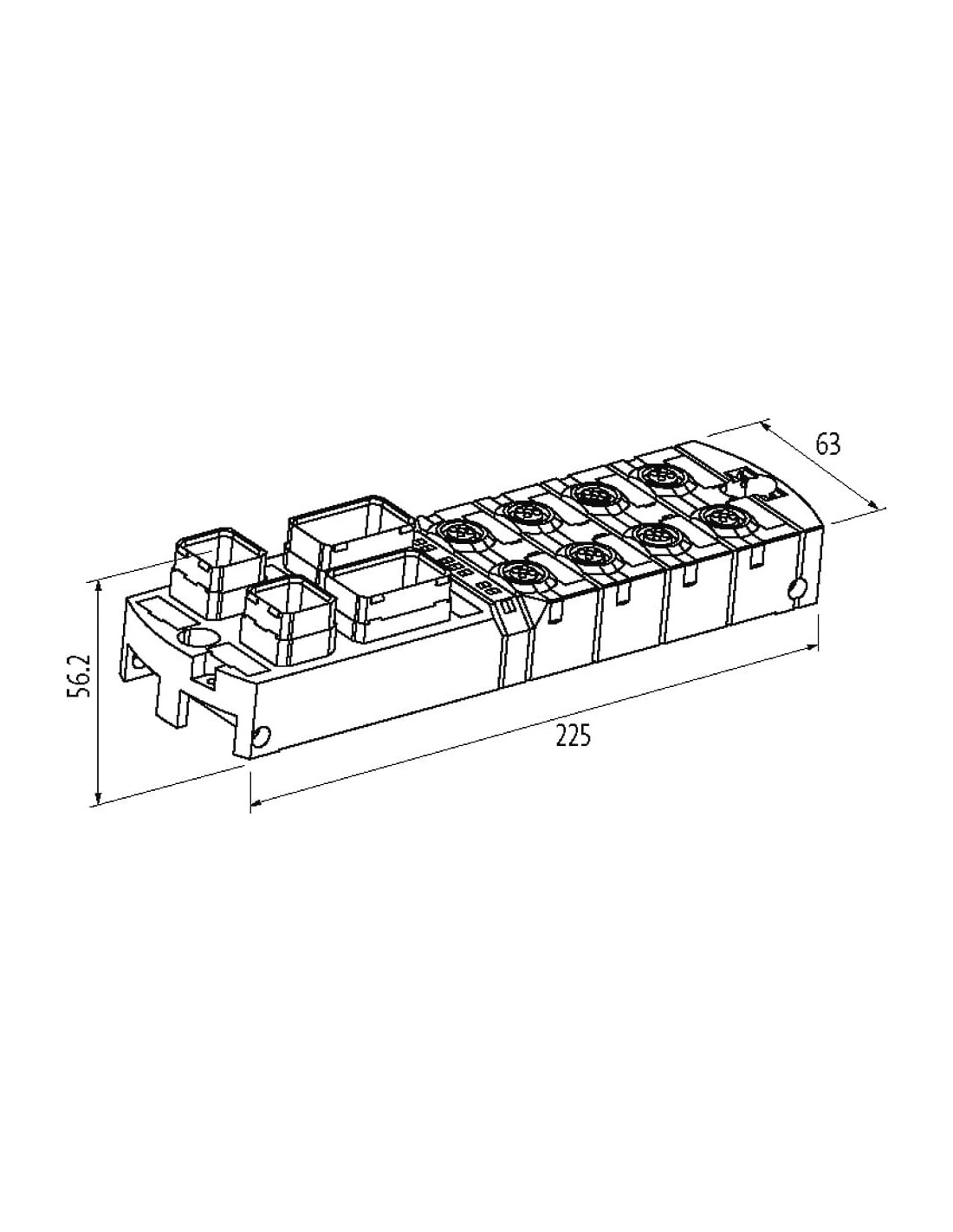

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 56,2 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1, XD2 |
| Typ przyłącza 3 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | Push Pull |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (US) |
| PIN 3 | 24 V DC (UA) |
| PIN 4 | 0 V (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | POF SC-RJ |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | RD |
| PIN 2 | TD |

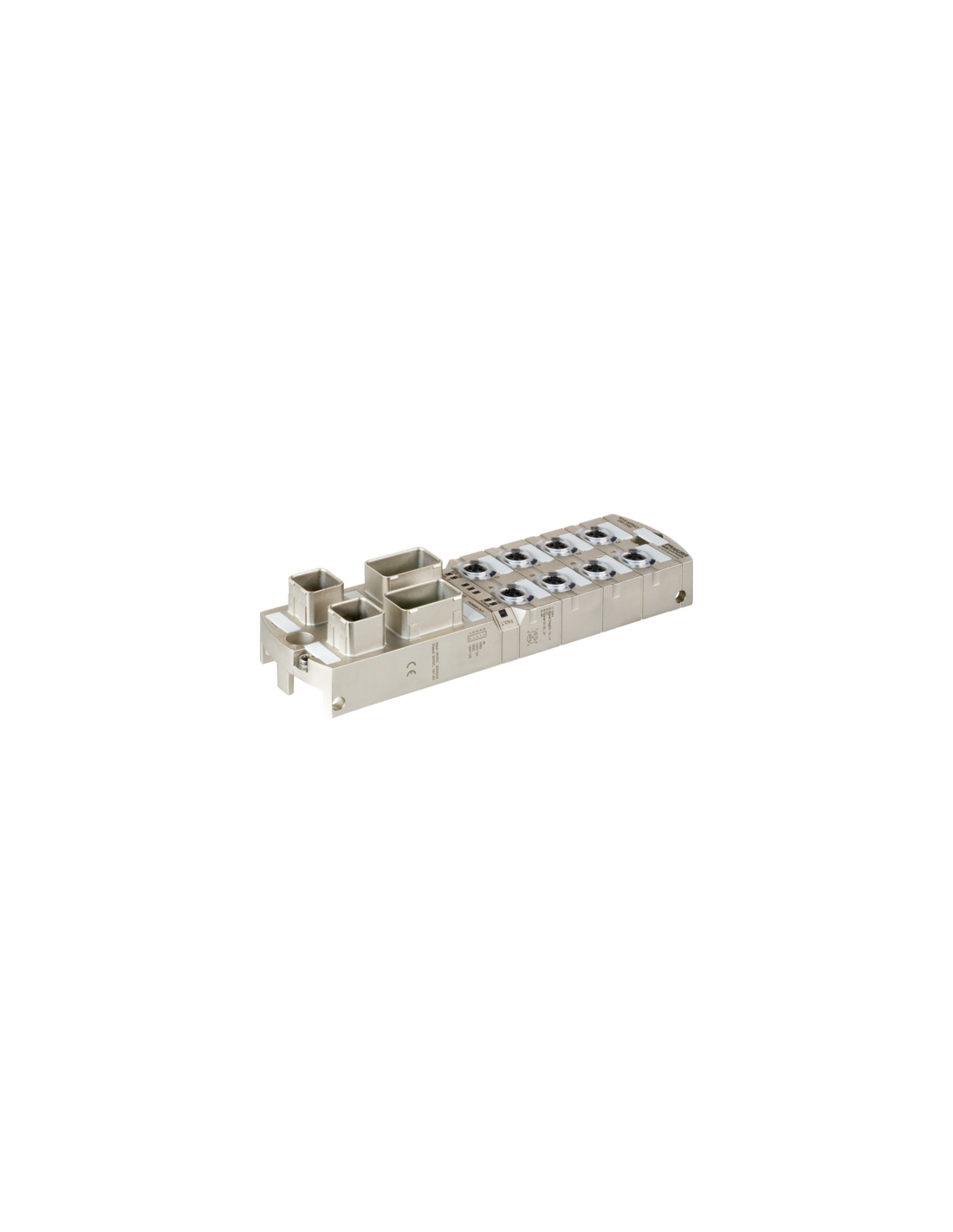

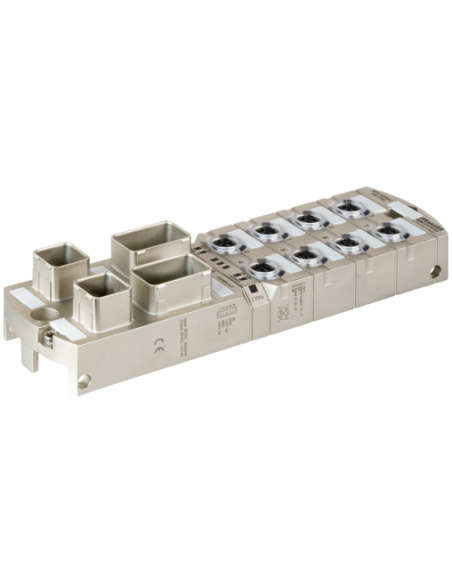

Moduł sieciowy MVK+MPNIO DI8 DI8 POF 55254 — cyfrowy moduł I/O PROFINET
Moduł sieciowy MVK+MPNIO DI8 DI8 POF 55254 to zaawansowane rozwiązanie przeznaczone do zastosowań przemysłowych, służące do integracji 8 wejść cyfrowych z systemem sterowania w sieci PROFINET. Produkt dedykowany jest do instalacji automatyki przemysłowej, w której wymagana jest wysoka niezawodność, odporność na trudne warunki środowiskowe oraz szybka komunikacja w czasie rzeczywistym.
Najważniejsze zalety i możliwości modułu MVK+MPNIO DI8 DI8 POF 55254
- Bezpieczeństwo i wytrzymałość: Solidna, całkowicie zalana obudowa gwarantuje stopień ochrony IP67, umożliwiając montaż bezpośrednio w trudnych warunkach przemysłowych, bez konieczności korzystania z dodatkowej obudowy.
- Komunikacja światłowodowa POF: Dzięki dwóm złączom SCRJ45 POF Push Pull możliwa jest szybka i niezawodna transmisja Ethernet 10/100 Mbit/s, nawet na długich dystansach i w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
- Dedykowane wejścia cyfrowe: Osiem wejść cyfrowych PNP, przeznaczonych do pracy z czujnikami 3-przewodowymi lub przełącznikami mechanicznymi.
- Obsługa protokołu PROFINET: Pełna zgodność z normą PROFINET V2.2, klasa zgodności C, obsługa Fast-Start-Up (FSU), IRT (komunikacja izochroniczna) oraz możliwość pracy jako Shared Device.
- Wbudowane funkcje diagnostyki: Diagnostyka kanałowa przez LED oraz przez sieć – diagnoza przeciążenia, zwarć i przerwanych przewodów na poszczególnych portach.
- Wysoka wydajność zasilania: Moduł umożliwia pobór prądu do 12 A zarówno po stronie UA, jak i US, co gwarantuje stabilność pracy nawet przy dużych obciążeniach.
Zastosowanie modułu sieciowego w automatyce przemysłowej
MVK+MPNIO DI8 DI8 POF 55254 znajduje zastosowanie w nowoczesnych liniach produkcyjnych, zautomatyzowanych gniazdach montażowych oraz wszędzie tam, gdzie kluczowa jest pewna komunikacja przemysłowa PROFINET i szybka integracja dużej liczby czujników czy elementów wykonawczych. Szczególnie sprawdza się w:
- systemach transportowych i sortujących,
- automatycznych liniach montażowych,
- aplikacjach wymagających dużej liczby wejść cyfrowych rozmieszczonych na znacznych odległościach w trudnych warunkach otoczenia,
- instalacjach z siecią opartą na złączach światłowodowych POF.
Nowoczesna komunikacja i łatwy montaż modułu PROFINET
Zastosowanie 2-otworowego mocowania śrubowego zapewnia łatwą i stabilną instalację modułu na konstrukcjach przemysłowych. Złącza M12 (pięciopinowe z kodowaniem A) oraz przyłącza Push Pull ułatwiają szybkie podłączanie przewodów sygnałowych i zasilających, a separacja galwaniczna dodatkowo zwiększa bezpieczeństwo całej instalacji.
Parametry środowiskowe i użytkowe
Moduł MVK+MPNIO DI8 DI8 POF 55254 pracuje w szerokim zakresie temperatur (od 0°C do 55°C w trakcie pracy oraz od -20°C do 70°C podczas przechowywania), dzięki czemu nadaje się do użytkowania w zmiennych warunkach przemysłowych. Solidna konstrukcja oraz wysokiej jakości komponenty zapewniają niezawodność i długoletnią żywotność, nawet w wymagających aplikacjach.
Podsumowanie cech technicznych modułu MVK+MPNIO DI8 DI8 POF 55254
- 8 kanałów wejść cyfrowych PNP,
- 2 porty światłowodowe SCRJ45 POF,
- Komunikacja PROFINET z obsługą funkcji Fast-Start-Up i IRT,
- Stopień ochrony IP67 — odporność na pył i wodę,
- Kompleksowa diagnostyka przez sieć oraz LED,
- Łatwy montaż śrubowy,
- Wytrzymała konstrukcja i separacja galwaniczna.
MVK+MPNIO DI8 DI8 POF 55254 to niezawodny wybór do profesjonalnej automatyzacji przemysłu, zapewniający skuteczne podłączanie urządzeń polowych do nowoczesnych systemów sterowania.
